Kurze Beschreibung:
Ich ziehe in ein Haus, dort war eine analoge Sat Anlage verbaut, allerdings alle Dosen in Reihe geschalten, bis zur letzten Dose im Keller sind es in Summe denke ich 35-50Meter Kabel, leider nur 1fach geschirmt verlegt. Alles in Leerrohren, aber ich bekomme leider keine neuen gezogen, da teilweise 10-15m verlegt sind von Dose zu Dose und ich leider weder die alt Leitung raus, noch ein Ziehband durchbekomme.
Ich hoffe es geht auch so.

Jetzt habe ich ein Smart Titanium Quattro LNB und einen DPA 51 auf Empfehlung von EG Sat gekauft, leider war das und vorallem die entsprechenden Dosen (die anscheinend garnicht verwendet werden können, da schlichtweg falsch) eine Felberatung. Folglich werde ich das DPA51 zurück geben und bei Ihnen im Sat Shop Heilbronn ein Jultec 0501-8TN bestellen, es sei denn sie raten mir zu eienr anderen Alternative.

Wichtig wäre für mich jetzt was ich alles zusätzlich benötige an Dosen und wie diese evtl programmiert werden müssen. Ich benötige in Summe 5 Dosen eine davon sllte ja eine "Enddose" sein. AXING SSD 5-07oder Jultec JAP307TRS. Frage für mich welche 5 Dosen benötige ich in meinem System. Die Axing sind preislich deutlich günstige, auch schlechter?

Frage noch zum Potentialausgleich/Erdung. Min Multischalter liegt direkt unter dem Masten, reicht es dann wenn ich die 4 Quattro Eingänge und den Ausgang zu der Reihenschaltung (also abgehendes Koax Kabel) erde mit der Antenne, oder muss ich zusätzlich noch etwas beachten? Sat Schüssel war ja schon immer da, insofern gehe ich da von einer korrekten Erdung aus.
wichtig wäre evtl auch,dass ich aktuell nur vor habe 2 Dosen zu nutzen, eine für einen einfachen REceiver im SZ und einen für den VU+Duo im Wohnzimmer, muss ich hier bei Dosen ohne Verbraucher etwas beachten oder wäre es hier sinnvoll erstmal keine Dosen zu verbauen sondern F-Stecker und Verbinder zu nutzen?
Also was genau müsste ich bestellen um mein System sauber ans Laufen zu bringen? Leider habe ich selbst kein Pegelmessgerät und kann nur mit meinem VU+Duo, der als Twin Receiver angeschlossen werden soll den "Pegel" bestimmen.

Aktuell habe ich mit den falschen Dosen und dem DPA das Problem dass ich an der letzten Dose (keine Enddose) nur noch einen Pegel von 42, Qualität aber über 9DB habe.
Diese Dose wurde mir zum DPA51 empfohlen
Link zu fremden Sat-Shops entfernt (Boardregeln beachten)

Sat / TV / Radio Durchgangsdose Class A, Aufputz und Unterputz verwendbar
Die Dose dient zum Einschleifen in eine Antennenleitung von einer Sat-, oder Kabelanlage. Sie ist auch tauglich für DVB-T, UKW, MW, LW etc.

Mittels der Durchgangsdose können mehrere Geräte an einer Leitung angeschlossen werden.

Die Dose wird komplett mit Abdeckung und Aufputzkappe geliefert. Sie kann sowohl Aufputz als auch Unterputz verwendet werden. Die Öffnungen der Ausgänge sind genormt, so dass auch die Dose in das vorhandene Schalterprogramm integriert werden kann.

Wichtige Hinweise:
Beim Durchschleifen ist darauf zu Achten, dass in der Sat- Technik immer nur ein Receiver an einem durchgeschliffenen Kabelstrang ohne Einschränkungen funktioniert. Werden mehrere Geräte gleichzeitig in Betrieb genommen, kann es zu Schäden an den Receivern kommen. Das komplette Band wird durchgeschliffen.

Lieferumfang:
Dose
Abdeckung
Aufputzrahmenkappe
zur Montage benötigte Schrauben

Technische Daten:
digital - analog - HDTV
CLASS A
Frequenz 5 MHz - 2400 MHz
SAT, BK (Kabel), DVB-T, UKW (FM), MW (AM), LW, KW tauglich
Gleichspannungsdurchlass (Eingangsseitig und F-Buchse)
Rückwege- und Sonderkanaltauglich
Anschlussdämpfung / Durchgangsdämpfung:
Band I (5 MHz - 68 MHz) - 10,5dB /1,5dB
FM (87,5 MHz - 108 MHz) - 10,5dB / 1,5dB
Digital Radio (109 MHz - 470 MHz) - 10,5dB / 1,5dB
Band IV und V (470 MHz - 862 MHz) - 10,5dB / 2dB
Sat (950 MHz - 2050 MHz) - 10,5dB / 2,5dB
Sat (2050 MHz - 2200 MHz) - 10,5dB / 3,0dB
Masse Aufputzrahmen ca. (L x B X H) 78mm x 77mm x 32mm
Masse kpl. ca. (L x B X H) 78mm x 77mm x 44mm

1000 Dank, Ich hoffe Sie können mich entsprechend beraten.

Hallo...

bitte verstehen sie das ich hier jetzt nicht alles von vorne anfangen werde zu erklären ! Das wurde ihnen ja alles im parallel laufenden Beitrag bei Digitalfernsehen.de Forum schon erklärt.
Weiterhin distanziere ich mich auch davon das wir ihnen ein Smart DPA51 Unicable-Multischalter-System "empfohlen" haben wie sie das dort schreiben, dem ist sicherlich nicht so (aber das wird dort im parallel laufenden Beitrag ja auch schon gesagt/erklärt und wir führen diesen Artikel aus "Überzeugung" noch nicht einmal).

Jensemann hat geschrieben:Ich ziehe in ein Haus, dort war eine analoge Sat Anlage verbaut, allerdings alle Dosen in Reihe geschalten, bis zur letzten Dose im Keller sind es in Summe denke ich 35-50Meter Kabel, leider nur 1fach geschirmt verlegt. Alles in Leerrohren, aber ich bekomme leider keine neuen gezogen, da teilweise 10-15m verlegt sind von Dose zu Dose und ich leider weder die alt Leitung raus, noch ein Ziehband durchbekomme.

Dann fragt man sich immer warum da überhaupt Leerrohre verlegt wurden, habe solche Sachen auch sehr oft und sehe auch das sich die Kabel darin tlw. keinen cm ziehen lassen.
Weiterhin kann man mit der Anlage "1fach geschirmt" nichts anfangen, steht da kein Hersteller und/oder Typ auf dem Kabel das man sich die technischen Werte des Kabels mal anschauen kann ? Die Abschirmung ist oft nicht das Wichtigste, vielmehr kommt es auch auf die Dämpfungswerte vom Kabel an (vor allem bei langen Kabelwegen).

Jensemann hat geschrieben:Ich hoffe es geht auch so.

Ohne genaue Angaben kann man dazu absolut nichts sagen.

Jensemann hat geschrieben:Jetzt habe ich ein Smart Titanium Quattro LNB und einen DPA 51 auf Empfehlung von EG Sat gekauft, leider war das und vorallem die entsprechenden Dosen (die anscheinend garnicht verwendet werden können, da schlichtweg falsch) eine Felberatung. Folglich werde ich das DPA51 zurück geben und bei Ihnen im Sat Shop Heilbronn ein Jultec 0501-8TN bestellen, es sei denn sie raten mir zu eienr anderen Alternative.

Jultec JPS0501-8TN akt. und wahrscheinlich auch für längere Zeit (ich gehe mal von 3-4 Wochen aus) nicht lieferbar, steht auch in diesem Status im Shop eingestellt.
Verfügbar wäre nur der baugleiche und auch von Jultec hergestellte Dur-Line VDU518NT+ (der basiert auf dem Jultec JPS0501-8AN und hat Kaskadenausgänge die mit je einem "F-Endwiderstand DC-entkoppelt" abgeschlossen werden müssen wenn sie nicht benötigt werden- so auch der terrestrische CATV-Eingang am Schalter wenn dort nichts dran kommt).

Jensemann hat geschrieben:Wichtig wäre für mich jetzt was ich alles zusätzlich benötige an Dosen und wie diese evtl programmiert werden müssen. Ich benötige in Summe 5 Dosen eine davon sllte ja eine "Enddose" sein. AXING SSD 5-07oder Jultec JAP307TRS. Frage für mich welche 5 Dosen benötige ich in meinem System. Die Axing sind preislich deutlich günstige, auch schlechter?

Sind die alle an einem Strang ? Dann würde ich die einfach pauschal abfallend von hohe Ausgangsdämpfung (Jultec JAP318) zu geringe Ausgangsdämpfung (über JAP314 zu JAP310 zu JAP307 am Ende, das ist eine wahre "End"dose die nicht mit einem Endwiderstand abgeschlossen werden muss) mal nehmen, ohne das aber GENAU zu messen ist das unmöglich das jetzt hier GENAU zu bestimmen.
Programmieren auf die IDs (das kann man bei den Antennendose im Shop bei uns alles mit bestellen ! Wie man die IDs festlegt wird hier unter Unicable-ZF-Frequenzen + Unicable-ID Einstellungen Receiver beschrieben !) würde ich das auch nur wenn die Installation wohnungsübergreifend ist, wenn sie da alleine derjenige sind der Hand an die Receiver anlegt benötigen sie das nicht !

Jensemann hat geschrieben:Frage noch zum Potentialausgleich/Erdung. Min Multischalter liegt direkt unter dem Masten, reicht es dann wenn ich die 4 Quattro Eingänge und den Ausgang zu der Reihenschaltung (also abgehendes Koax Kabel) erde mit der Antenne, oder muss ich zusätzlich noch etwas beachten?

Die 5 Kabel müssen über die Erdungsschiene/den Erdungsblock, richtig.
Mehr dazu unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich.

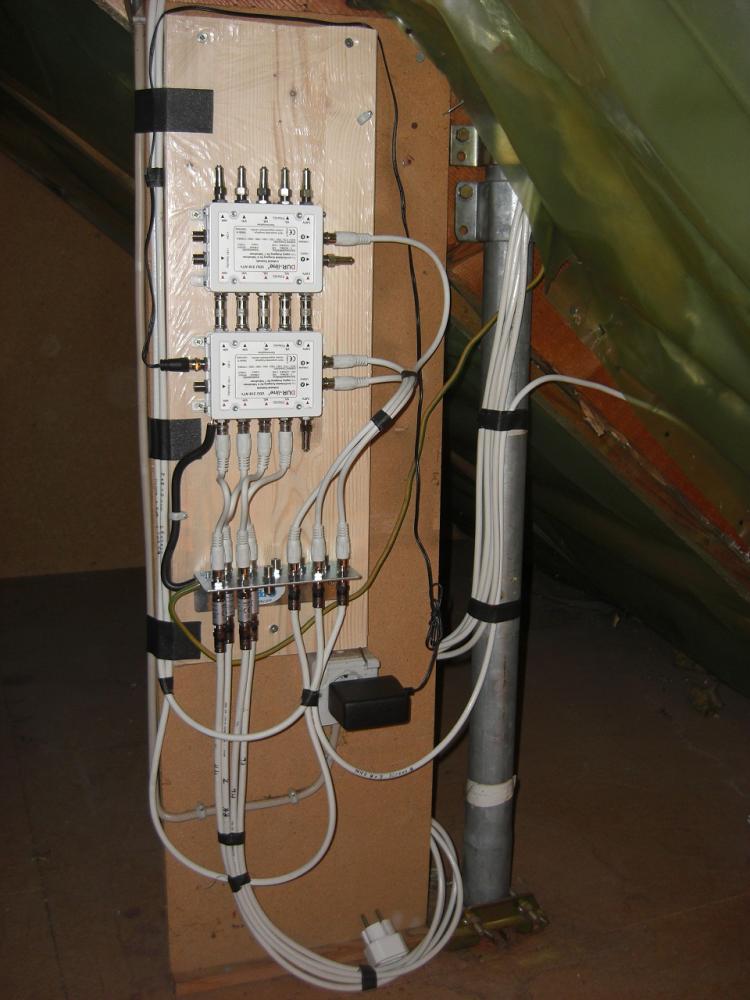

Fertig sieht das dann so aus (hier ist nicht zu sehen das der Antennenmast mit einem 1x16mm² Kabel an die HES (Haupterdungsschiene) im Keller angeschlossen ist):

Jensemann hat geschrieben:Sat Schüssel war ja schon immer da, insofern gehe ich da von einer korrekten Erdung aus.

Nein, das müssen sie kontrollieren und nicht einfach "davon ausgehen" !

Jensemann hat geschrieben:wichtig wäre evtl auch,dass ich aktuell nur vor habe 2 Dosen zu nutzen, eine für einen einfachen REceiver im SZ und einen für den VU+Duo im Wohnzimmer, muss ich hier bei Dosen ohne Verbraucher etwas beachten oder wäre es hier sinnvoll erstmal keine Dosen zu verbauen sondern F-Stecker und Verbinder zu nutzen?

Nein, die Dose muss nicht belegt werden mit einem Receiver/Verbraucher oder speziell behandelt werden.
Der Beitrag unter Welche Komponenten? zeigt im übrigen fast alles auf was für sie hier relevant ist, auch viel mehr Daten und Erklärungen zu den Jultec JAP-Dosen ....

Jensemann hat geschrieben:Also was genau müsste ich bestellen um mein System sauber ans Laufen zu bringen? Leider habe ich selbst kein Pegelmessgerät und kann nur mit meinem VU+Duo, der als Twin Receiver angeschlossen werden soll den "Pegel" bestimmen.

Eine GENAUE Bestimmung von Komponenten kann so nicht vorgenommen werden, dafür sind Kabelangaben (Hersteller, Typ, Kabellängen, etc.) notwendig und sogar dann wird das sehr schwer da nur ein Pegelmessgerät hier GENAUE Angaben liefern kann.
Sie haben ja jetzt aber eine Übersicht was sie benötigen, nur eben die genaue Bestimmung der Dosen ist unmöglich.

Jensemann hat geschrieben:Aktuell habe ich mit den falschen Dosen und dem DPA das Problem dass ich an der letzten Dose (keine Enddose) nur noch einen Pegel von 42, Qualität aber über 9DB habe.
Diese Dose wurde mir zum DPA51 empfohlen

Sie geben in keinem Beitrag Daten zum Kabel (Hersteller, Typ) oder auch nur zu den GENAUEN Kabellängen (incl. Angaben von Dose zu Dose) an, so kann man dazu nichts sagen. Auch sind die Werte "Pegel 42" und "9db" absolut nicht einzuschätzen (9db nehme ich mal an ist mit einem Technisat-Receiver gemessen) ?! Ein Pegel liegt aber im Normbereich normal zwischen 47 - 77dBµV und kein Wert an den Dosenausgängen sollte weiter als 8db Abstand voneinander haben (super wäre ein Pegel zwischen 55 - 60dBµV).
Ein Messgerät das dies "messen" kann kostet aber sein Geld, da sind mal locker 4000-8000€ weg. Daher hat das nicht jeder.

Vielen dank. Ab wann sind sie denn Tel. Erreichbar, dann würde ich gerne alles mit ihnen klären und bestellen. Kabel habe ich bis auf 1 inzwischen getauscht.

Ich habe im anderen Forum darum gebeten das zu löschen. Natürlich haben nicht sie mich falsch beraten sondern eG Sat. Würde dann die jultec alternative nehmen ist ja dann kein Unterschied aber sofort lieferbar.
Wie gesagt. Sagen sie mir einfach kurzb wann ich anrufen kann dann klären wir alles

Jensemann hat geschrieben:Vielen dank. Ab wann sind sie denn Tel. Erreichbar, dann würde ich gerne alles mit ihnen klären und bestellen.

Ich bin ab 10 Uhr im Laden telefonisch erreichbar (siehe Shop-Startseite für Öffnungszeiten), ab sofort eigentlich über eine von dort nach Hause geschaltene Rufumleitung.
Das Forum für Fragen ist täglich 24 Std. geöffnet, gleich wie auch der Onlineshop für Bestellungen.
Legen sie einfach alles was sie benötigen in den Warenkorb und senden sie diesen dann ab, ich schaue mir das an und melde mich wenn etwas nicht stimmt/fehlt.

Jensemann hat geschrieben:Kabel habe ich bis auf 1 inzwischen getauscht.

Gut so... welches genau ist den erhalten geblieben. Wäre natürlich schlecht wenn es eines der ersten Kabel wäre, also z.B. das vom Schalter zur 1. Dose. Den benötigten Kabelplan mit Längenangaben und den Type des Kabels haben sie auch jetzt wieder nicht mit reingeschrieben..... Dosen-Typen bestimmen kann man daher immer noch nur durch "tippen" !

Jensemann hat geschrieben:Ich habe im anderen Forum darum gebeten das zu löschen. Natürlich haben nicht sie mich falsch beraten sondern eG Sat.

Dort ist die "Edit-Funktion", warum auch immer, auf ich glaube 2-3 Std. begrenzt. Danach kann man eben Änderungen nur noch mit Hilfe eines Mods durchführen bzw. diese durchführen lassen.

Jensemann hat geschrieben:Würde dann die jultec alternative nehmen ist ja dann kein Unterschied aber sofort lieferbar.

Wie bereits in meinem Beitrag zuvor gesagt ist der Jultec nicht lieferbar, dafür aber der Dur-Line VDU518NT+. Bitte oben noch einmal GENAU lesen.

Kabel ist auch von EG Sat shop, dieses hier,
Link zu fremden Sat-Shops entfernt (Boardregeln beachten) ==> innerhalb von 2 Tagen 2. Hinweis darauf !

50m Koaxialkabel 7,2mm, Schirmung 4-fach 120dB, CLASS A

Vierfach Geschirmtes Koaxialkabel mit Geflecht 2 x 64 x 0,12 Aluminium und 2 x Aluminiumfolie.

Das Kabel ist durch die hohe Abschirmung auch für längere Kabelwege geeignet. Die 4- fache Abschirmung sorgt dafür, dass Störungen durch funkende Geräte (Handy´s, tragbare Telefone etc.) keine Chance haben.

Gute Qualität durch sorgfältige und saubere Verarbeitung.

Technische Daten:
Analog - Digital - HDTV
Koaxialkabel 7,2mm, 4fach Schirm typ. 120dB
Class A
Außenmantel 7,2mm
Innenleiter 1,02mm Stahl /Kupfer
Abschirmung Geflecht 2x 64 x 0,12 Aluminium
Folienabschirmung 2x Aluminium
75 Ohm Wellenwiderstand
Typ. 120dB Schirmungsmaß (>110dB)
Dämpfungswerte bei 20°C (dB/100m)
200 MHz: 5 dB
450 MHz: 12,0 dB
1000 MHz: 19,4 dB
1750 MHz: 26,6 dB
2050 MHz: 27,5 dB
2250 MHz: 30,1 dB

Wichtige Hinweise:
Es werden 7,2mm F-Stecker benötigt.
Das Kabel ist mit Metermarkierungen versehen.

hoffe das war nicht auch falsch, denn Kabel ziehe ich ungern nochmal ein...
Doch leider ist das 2. Kabel noch zu ziehen muss ich aber eh machen und das ist knapp 20m lang.
Bestellung ist raus...

Jensemann hat geschrieben:Kabel ist .... dieses hier...

Wie bereits vor 2 Tagen noch einmal der Hinweis die Boardregeln zu beachten .... haben ihren Beitrag jetzt zum 2. mal in 2 Tagen überarbeiten müssen !

Jensemann hat geschrieben:hoffe das war nicht auch falsch, denn Kabel ziehe ich ungern nochmal ein...

Sagen wir es mal so...... schlechtes Kabel für billiges Geld, was möchte man für diesen Preis auch erwarten ?
Und eine Artikelbeschreibung die einen schmunzeln lässt.....

Artikelbeschreibung hat geschrieben:Das Kabel ist durch die hohe Abschirmung auch für längere Kabelwege geeignet. Die 4- fache Abschirmung sorgt dafür, dass Störungen durch funkende Geräte (Handy´s, tragbare Telefone etc.) keine Chance haben.

Gute Qualität durch sorgfältige und saubere Verarbeitung.

Die "Abschirmung" hat absolut keinen Einfluss auf "lange Kabelwege", dafür ist vielmehr das Material vom Innenleiter wichtig. Hier sollte Voll-Kupfer verwendet werden, dieses Kabel ist ein billiges Stahl-Kupfer (FE-CU) Kabel. Eine 2-fache Abschirmung ist schon Class A, 4-fache Abschirmung ist echt nicht nötig.
Lesen sie dazu unseren Shop-Hinweis hier.

Jensemann hat geschrieben:Doch leider ist das 2. Kabel noch zu ziehen muss ich aber eh machen und das ist knapp 20m lang.

Mehr Worte sind oft sehr hilfreich ...... Damit kann man nichts verstehen was gemeint ist !
Weiterhin fehlt auch weiterhin alles zu Kabeltypen (vorhandenes Kabel das nicht auszutauschen ist), Kabellängen von Schalter zur 1. Dose usw. etc.......

Jensemann hat geschrieben:Bestellung ist raus...

Liegt hier keine vor.... sie haben nur ihre Kundenkonto-Anmeldung fertig gestellt ! Auch ist kein gespeicherter Warenkorb im Shop-Backend drin.

Ja hatte Provider Probleme und den ganzen Tag dann Umzug. Werde das nachher mal fertig machen und wenn was fehlt oder geändert werden soll bitte einfach machen.
Danke

Also Bestellung ist raus, wie tel. besprochen, bitte wenn nötig Warenkorb und Rechnung korrigieren.

Zu den Kabellängen:
Also LNB zum Multischalter ca 1,5m (hier habe ich das Stahl/Kupfer FE/CU Kabel von EG Sat verwendet),
danach 6m an Dose 1 hier habe ich die 318 genommen passt das? (auch hier neues EG Sat Kabel)
danach ca 17m an Dose 2 (hier muss ich noch nen Kabel ziehen habe ich bei euch bestellt) hier eine JAP 310
danach ca 15m an Dose 3 (Jap 310) hier ebenfalls schon EG Sat Kabel verlegt
danach 6m an Dose 4 (Jap 310) ebenfalls EG Sat Kabel
danach Dose 5 (Jap 307) ebenfalls EG Sat Kabel.

Kabel würde ich ungern nochmal verlegen, aber falls es nicht anders geht versuche ich es nochmals.

Danke soweit und hoffe es passt soweit einigermassen, bitte einfach nochmals kurz rückmelden, damit Ware noch am WE da ist.

danke

Daten EG SAT Kabel:
Die Dämpfung unterscheidet sich ja nicht immens vom Faval Kabel das ich bei euch bestellt habe, warum ist dieses Kabel dann so immens schlecht?
Sorry würde es gerne kapieren, man lernt ja nie aus

•Analog - Digital - HDTV
•Koaxialkabel 7,2mm, 4fach Schirm typ. 120dB
•Class A
•Außenmantel 7,2mm
•Innenleiter 1,02mm Stahl /Kupfer
•Abschirmung Geflecht 2x 64 x 0,12 Aluminium
•Folienabschirmung 2x Aluminium
•75 Ohm Wellenwiderstand
•Typ. 120dB Schirmungsmaß (>110dB)
•Dämpfungswerte bei 20°C (dB/100m)
•200 MHz: 5 dB
•450 MHz: 12,0 dB
•1000 MHz: 19,4 dB
•1750 MHz: 26,6 dB
•2050 MHz: 27,5 dB
•2250 MHz: 30,1 dB

Jensemann hat geschrieben:Also Bestellung ist raus, wie tel. besprochen, bitte wenn nötig Warenkorb und Rechnung korrigieren.

Habe sie erhalten und nochmal korrigiert, habe die 2. Dose zu einer JAP314 gemacht ! Genau sagen kann man das so ohne genaues Messen vor Ort eh nicht, aber das sollte so hinkommen (rein über Kabellängen bemessen !).

Jensemann hat geschrieben:Kabel würde ich ungern nochmal verlegen, aber falls es nicht anders geht versuche ich es nochmals.

Lieber 1x richtig als von Anfang an falsch !

Jensemann hat geschrieben:Die Dämpfung unterscheidet sich ja nicht immens vom Faval Kabel das ich bei euch bestellt habe, warum ist dieses Kabel dann so immens schlecht?
Sorry würde es gerne kapieren, man lernt ja nie aus

Manche Sachen die geschrieben stehen sind einfach unmöglich, hier würde ich von vielen "Phantasie-Angaben" ausgehen wenn ich das so lese ! Das wäre ein Wunderkabel bei den angegebenen Werten.

Jensemann hat geschrieben:•Class A
.....
•Innenleiter 1,02mm Stahl /Kupfer
.....
•Typ. 120dB Schirmungsmaß (>110dB)
•Dämpfungswerte bei 20°C (dB/100m)
......
•1750 MHz: 26,6 dB
•2050 MHz: 27,5 dB
•2250 MHz: 30,1 dB

Schauen sie sich mal hier die Daten von sicherlich mit den besten Kabeln an die es gibt (Kathrein LCD110). Das hat einen Voll-Kupfer Innenleiter mit 1.13mm Durchmesser, also 10% dicker als das hier verglichene Kabel. Dessen Dämpfungswerte, denen ich vertrauen würde, sind nur ganz geringfügig besser als von ihrem gekauften Kabel. Mehr braucht man dazu nicht zu sagen, schauen sie sich gerade mal andere Beschreibungen an die in Sachen "Kabelwerbung" laufen. Dort wird heute noch ein Sta-Cu (Stahl-Kupfer) Kabel als Vollkupfer verkauft ! Das Voll-Kupfer Quad-Kabel sieht auch ganz anders aus (andere Farben innen) und hat ganz andere Werte, schauen sie sich dessen Werte in Wirklichkeit mal an (beide Kabel bei uns im Shop ab 1.49€/m).
Viele Werte, auch bei unseren Lieferanten, sind einfach mal kurz "verbessert" um das Kabel oder andere Sachen interessant zu machen. Am schlimmsten ist das mittlerweile bei Kabeln und bei LNB (dort die Angabe des "Rauschmasses" ! Da sind wir jetzt bei Werten von 0.1db angekommen, unmöglich überhaupt umzusetzen. Aber die gehen eben in ein Labor, kühlen dort auf ggf. -30 Grad runter und haben DANN diesen Messwert den sie angeben können da es ja keine DIN-Vorschrift gibt die diesen Messwert genau festlegen. Dann ist es auch egal das wir diese LNBs bei -10 bis +40 Grad einsetzen, da haben sie dann eben ein Rauschmass von >0.6db).

Hallo zusammen,

Vielen Dank für die Beratung, also ich habe:

• alle Kabel neu eingezogen, auch wenn es wieder mühsam war, aber deutlich einfacher als zuvor
  Habe dann alle Dosen neu gmacht und entsprechend verkabelt
  dann das Jultec Double über den Potentialausgleich angeschlossen, alle kaskadenausgänge, sowie nicht benötigte EIN/Ausgänge mit Endabschlüssen versehen.
  Habe dann mal den Pegel am Receiver mit den Werten zuvor (falsche Dosen, schlechte Kabel verglichen und habe jetzt deutlich mehr Pegel,
  der Receiver scheint recht genau zu messen, denn am konstant gehaltenen Legacy Ausgang zeigt er genau die ausgegebenen 70 an.
  Im Wohnzimmer habe ich jetzt mit einer 310er Dose nach über 50m Kabel statt zuvor 50dB jetzt 67dB, was ja optimal ist.

Ich werde das ganze jetzt ml in Zukunft beobachten wie es mit Reserven aussieht da ich ja nur ne 60er Schüssel habe, aber bisher schaut das doch super aus... vielen Dank soweit

Jensemann hat geschrieben:Habe dann mal den Pegel am Receiver mit den Werten zuvor (falsche Dosen, schlechte Kabel verglichen und habe jetzt deutlich mehr Pegel,
der Receiver scheint recht genau zu messen, denn am konstant gehaltenen Legacy Ausgang zeigt er genau die ausgegebenen 70 an.

1. auch jetzt kann ein Receiver, wie zuvor schon erlärt, NICHTS genau messen. Das sind "Schätzeisen" !
2. es gibt keinen "konstant" gehaltenen Legacy-Ausgang

Jensemann hat geschrieben:Im Wohnzimmer habe ich jetzt mit einer 310er Dose nach über 50m Kabel statt zuvor 50dB jetzt 67dB, was ja optimal ist.

Am Unicable-Ausgang steht max. ein Pegel von 95 dBµV an. Eine JAP310 Dose hat 10db Auskoppeldämpfung und 50m Kabel ca. 16db Dämpfung. Ohne jetzt ggf. noch Dosen im Signalweg mit deren Dämpfung einzurechnen wäre man bei ca. 70db.... aber da geht dann wie schon gesagt noch Dosendurchgangsdämpfung + Anschlusskabeldämpfung + Steckerdämpfung ab und der Ausgangspegel ist ja auch nur "maximal" 95 dBµV.... das ist aber auch ganz egal, man muss nur im zulässigen Pegelfenster sein und die einzelnen Pegel an den Endgeräten sollten ca. gleich sein. "Mehr" ist nicht immer auch "besser" !
P.S. hier ist auch ihre nur 60cm große Antenne noch gar nicht in der Berechnung berücksichtigt !

Jensemann hat geschrieben:Ich werde das ganze jetzt ml in Zukunft beobachten wie es mit Reserven aussieht da ich ja nur ne 60er Schüssel habe, aber bisher schaut das doch super aus...

Aus einer 60cm Antenne kann man niemals eine Empfangsanlage mit "Reserven" machen, die ist und bleibt mit 60cm zu klein !

Ok, mag sein, dann war es eben Zufall, aber die Technisat Receiver scheinen das recht genau auszugeben, auch wenn es nur ein Schätzeisen ist. Fakt ist der Pegel ist an allen Dosen recht konstant und auch deutlich höher als mit den falschen Dosen und dem anderen Kabel.

Und wie gesagt die 80er ist ja auch schon in Planung über kurz oder lang, hauptsache ich kann jetzt erstmal in Ruhe den anderen Rest des Umzuges erledigen ;-)

Zum Thema konstanter Legacy Ausgang. Auf dem Dur 518 steht aber drauf dass er auf 70 konstant geschalten ist.

Jensemann hat geschrieben:Zum Thema konstanter Legacy Ausgang. Auf dem Dur 518 steht aber drauf dass er auf 70 konstant geschalten ist.

Ach so meinen sie das !
OK, mit der AGC-Regelung für den Unicable- und Legacy-Ausgang kommt das hier ..... sind auch 75dBµV (das ist auch ein Maximalwert !), stehen auf dem Schalter da echt nur 70dBµV drauf (muss nachher im Geschäft mal drauf schauen) ?

Oder ich habe es verwechselt, können auch 75 sein und dann hatte der Receiver das aber auch angezeigt.
naja ist auch egal... wie gesagt auf jeden Fall um Welten besser als vorher, das wollte ich
eigentlich nur sagen

Der Beitrag kam mir eben gerade wieder zum Vorschein......

Ausgangspegel stehen auf dem Schalter angegeben mit:
Unicable: 95dbµV
Legacy: 70dbµV

Sagte ich ja. Er hat 70 auch angezeigt. Hatte neulich meinen ersten Ausfall bei extrem schlechtem Wetter

techno-com hat geschrieben:

Jensemann hat geschrieben:Ich werde das ganze jetzt ml in Zukunft beobachten wie es mit Reserven aussieht da ich ja nur ne 60er Schüssel habe, aber bisher schaut das doch super aus...

techno-com hat geschrieben:Aus einer 60cm Antenne kann man niemals eine Empfangsanlage mit "Reserven" machen, die ist und bleibt mit 60cm zu klein !

Dafür ist es doch super gut das sie bei der akt. Wetterlage, bei uns kam es die letzten Tage zu so viel Starkregen wie selten zuvor.
Und dann mit einer 60cm Antenne erst ein Ausfall ist super
