Umstieg von Sternverteilung auf Stern mit Unicable

Ungelesener Beitrag von *Gandalf* »

Hallo,

ich stehe vor folgendem Problem.

Ich habe eine ca. 15 Jahre alte SAT-Sternanlage mit 6 Dosen in einem Einfamilienhaus die beim Hausbau von einem Elektriker aufgebaut wurde. Nun benötigen wir im Kellergeschoss einen weiteren Anschluss. Da die Verlegung eines weiteren Kabels vom Dachgeschoss (2.OG) in den Keller nicht in Betracht kam, habe ich von einer Antennendose im Erdgeschoss ein SAT-Kabel im Leerrohr in den Keller gelegt, um das Signal über diese Dose in den Keller durchzuschleifen. Leider wird die betroffene Antennendose im EG für einen Fernseher benötigt. Ich muss also für diesen Stang auf eine Unicable-Lösung umstellen. Beide Fernseher im EG und Keller sind Unicable tauglich. Ich bin jetzt auf der Suche nach den richtigen Komponenten für die Erweiterung.

Aus folgenden Komponenten besteht die Anlage:

Schüssel: 80 cm – Details unbekannt
LNB: leider unbekannt (habe damit aber früher noch mit einem Analogreciever auf einer alten Röhre empfangen), es kommen aber 4 Kabel am Verteiler an
Verteiler: WISI DY56 (muss durch einen neuen Unicable-Verteiler ersetzt werden)
Potentialausgleich; alle Kabel vom LNB liegen auf dem Potentialausgleich, aber keines der Kabel zu den 6 Dosen (müssen hier alle Abgänge zusätzlich aufgelegt werden?)
Kabellänge von Verteiler zu Dose im EG: 16 m / Kabel: BZT KU11 888
Dose im EG: unbekannt aus Baumarkt (da Gira Originaldose ohne SAT-Ausgang)
Kabellänge von Dose EG zu Dose KG: 10 m / Kabel unbekannt aus Baumarkt (innen: 0,7 mm Kupfer/Abschirmung Folie und Geflecht/AUßendurchmesser 6,3 mm) – kann, wenn erforderlich, noch getauscht werden, da in Leerrohr verlegt
Dose im KG: unbekannt aus Baumarkt

Als Verteiler hatte ich an den Dur-Line DCR 5-2-4L4 gedacht. Damit kann ich alle bisher vorhanden Dosen weiterhin versorgen. Aktuell werden zwar nur 4 der insgesamt 7 Dosen (6 vorhandene Dosen + 1 neue im KG) genutzt. Den 2ten Unicable-Ausgang kann ich dann für eine der vorhanden Dosen nutzen (muss natürlich getauscht werden), sofern dort ein weiterer Anschluss erforderlich wird. (bei gleichem Preis bevorzuge ich die Dur-Line DCR 5-2-4L4 gegenüber der Dur-Line DCR 5-1-8L4, da ich so dann 2 Unicable-Ausgäng habe). Die Dosen am Uncable-Strang werde ich tauschen müssen. Im EG würde ich sogar eine mit 2 SAT-Anschlüssen nehmen, da ich so die größte Flexibilität habe.
Kann mir jemand sagen, ob die Lösung Sinn macht oder ob es andere, bessere Lösungen gibt.

Wenn meine Angabe unvoolständig sind, einfach fragen, ich versuche alle notwendigen Infos zu besorgen

*Gandalf*
Zuletzt geändert von techno-com am 9. Juli 2015 07:11, insgesamt 1-mal geändert.
Grund: Edit by techno-com: in passende Rubrik verschoben (in "Fragen zu Sat-Einkabelsysteme")
Benutzeravatar
techno-com
Site Admin
Beiträge: 22274
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 500 Mal
Danksagung erhalten: 568 Mal
Kontaktdaten:

Re: Umstieg von Sternverteilung auf Stern mit Unicable

Ungelesener Beitrag von techno-com »

*Gandalf* hat geschrieben:Hallo,
Hallo und Herzlich Willkommen im Forum :freunde
*Gandalf* hat geschrieben:LNB: leider unbekannt (habe damit aber früher noch mit einem Analogreciever auf einer alten Röhre empfangen), es kommen aber 4 Kabel am Verteiler an
Verteiler: WISI DY56 (muss durch einen neuen Unicable-Verteiler ersetzt werden)
Das wird/muss ein Quattro-LNB sein da ich für den Wisi DY56 keine Daten gefunden habe das dieser Quad-LNB tauglich wäre, passt also auch weiterhin dieses LNB dann.
*Gandalf* hat geschrieben:Potentialausgleich; alle Kabel vom LNB liegen auf dem Potentialausgleich, aber keines der Kabel zu den 6 Dosen (müssen hier alle Abgänge zusätzlich aufgelegt werden?)
Der Potentialausgleich ist dann also direkt oben im Dach durchgeführt wo die Kabel vom Quattro-LNB kommend ins Haus rein kommen ?
Das Potentialausgleichskabel (4mm²) ist dann am Antennenmast abgenommen ?
Das bringt natürlich nur was wenn der Antennenmast auch der Erdung/dem äußeren Blitzschutz unterzogen ist => Erdung Satellitenanlage / Antennenmast + Potentialausgleich ! Wie ein PA dann ausschaut können sie ersehen unter Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich
Setzen sie doch mal ein Bild von diesem aktuellen Potentialausgleich hier ins Forum ein => Bilder / Anhänge einstellen ins Forum - Wie geht das ? (bitte Bilder vor dem hochladen entsprechend einen "Namen" geben, nicht einfach als "Image xyz" einstellen).
*Gandalf* hat geschrieben:Kabellänge von Verteiler zu Dose im EG: 16 m / Kabel: BZT KU11 888
"BZT KU11 888" ist kein Hersteller und keine Typenbezeichnung :1128
Das ist nur ein ehemaliges "Prüfzeichen" das es seit dem Jahr 2000 nicht mehr gibt. Vor allem aber minderwertige Produkte werden immer noch mit diesem extrem sinnlosen Aufdruck versehen, soll wohl ein Anreiz zum Kauf dafür sein.
In ihrem Fall mit der Benennung habe ich da eines gefunden im Netz, nennt sich "QUINTUPLE LINE HIGH Class COAXIAL CABLE 135 dB BZT KU 11 888 CE Class A" ! Ist aber ein billiges CCS-Kabel (Stahl-Kupfer - siehe Erklärung HIER.
Wird bei 16m Länge keine Probleme machen, ist aber hier nur als Erklärung mal alles geschrieben.
Übrigens, im Außenberich vom LNB bis zur Erdungsschiene/zum Erdungsblock nimmt man UV-beständiges Koaxkabel, z.B. Sytronic 75100 AKZ 3-S Hochleistungs Koaxkabel (Voll-Kupfer / UV-beständig PE schwarz für Außeneinsatz) AKZ 1.0/4.6 3-S 115 dB oder Hirschmann KOKA 799 B mit vorkonfektioniertem+wasserdichtem F-Kompressionsstecker von PPC (Voll-Kupfer / UV-beständig) .
Außen am LNB dann noch wasserdichte F-Kompressionsstecker, siehe Erklärung im Beitrag z.B. unter UKW-Verkabelung
*Gandalf* hat geschrieben:Kabellänge von Dose EG zu Dose KG: 10 m / Kabel unbekannt aus Baumarkt (innen: 0,7 mm Kupfer/Abschirmung Folie und Geflecht/AUßendurchmesser 6,3 mm) – kann, wenn erforderlich, noch getauscht werden, da in Leerrohr verlegt
Würde ich erst einmal lassen und damit einfach testen, sollte keine Probleme bereiten meiner Meinung nach.
*Gandalf* hat geschrieben:Die Dosen am Uncable-Strang werde ich tauschen müssen.
Was sie da genau für Dosen einsetzen müssen finden sie erklärt im Beitrag unter:
Unicable System in bestehende Sat-Anlage einbinden und auch unter Umrüstung 3 Parteien Haus von Kabel auf SAT
*Gandalf* hat geschrieben:Im EG würde ich sogar eine mit 2 SAT-Anschlüssen nehmen, da ich so die größte Flexibilität habe.
Das geht nicht :1131
Es kommt ja nur ein Kabel an, eine 4-Loch Antennendose benötigt aber 2 Kabel um voll angeschlossen zu werden .....
Bei Unicable kann man dann nach der Antennendose einen Verteiler setzen wenn mal Bedarf steht, ein Twin-Receiver heute wird aber normal nur über ein Kabel an die Antennendose angeschlossen und der 2. Tuner wird entweder von TunerAusgang1 auf TunerEingang2 "geloopt" oder sogar oft schon per Software so eingestellt das dies intern passiert.
Erkärt mit Bildern hier im Forum unter z.B. bitte um Hilfe bei Planung Umrüstung und unter Einkabellösung mit Technirouter, oder nicht?


P.S. Beitrag verschoben aus der Rubrik für Multischalter in die Rubrik für Sat-Einkabelsystem Anfragen
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
*Gandalf*
Neuling
Beiträge: 2
Registriert: 8. Juli 2015 21:55

Re: Umstieg von Sternverteilung auf Stern mit Unicable

Ungelesener Beitrag von *Gandalf* »

Hallo,

zur den Anschlüssen am Antennenmast und am LNB kann ich nichts sagen, da diese Bereiche nicht einsehbar sind. Die Befestigung vom Mast an den Sparren ist in der Dachdämmung und die ist mit Trockenbau verkleidet.
Die Kabel vom LNB zum Multischalter sind im DG unterhalb der Satantenne im Schaltschrank auf einer Potetialausgleichsschiene aufgelegt, die wiederum an die Erdung angeschlossen ist. Es gehen von dem Potentialausgleich zwei Erdungskabel ab, eins nach oben zum Mast und ein weiteres nach unten (wohl zum Potentialausgleich im Keller). Die Kabel vom LNB zum Multischalter und die weiter zu den Dosen sind alle aus Vollkupfer, als ohne Stahlkern.

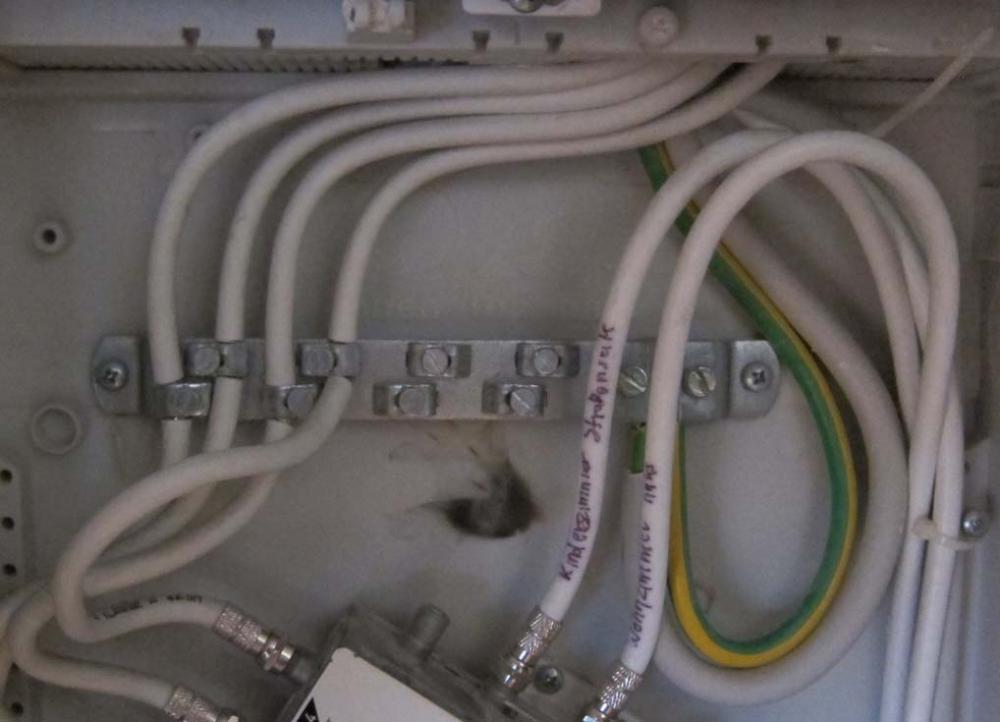

Potentialausgleich Satanlage/Verteilung
