techno-com hat geschrieben: 22. November 2020 09:19Hallo jetzt wohl auch im Forum (nach email Verkehr der mir nicht mehr bewusst ist bzw hier dazu nichts genannt ist was ihrn dort schon erklärt bzw. verlinkt wurde) und
Leider kann ich aber hier keine Frage finden die offen ist !
Was ist den ihre Frage dazu ?
Ursprünglich und eigentlich immer noch bin ich an einem auf einer Lochplatte fertig montierten Multischalter interessiert, mit Erdungsblock, ÜSS, was auch immer. Dann wurde mir als potentieller Käufer nahe gelegt, dass hier doch alles stehen würde.
"Da brauchen sie keine Anfrage stellen, das finden sie alles erklärt unter
Vormontage - Aufbau Multischalter im Schaltschrank incl. Potenzialausgleich (Hinweis) ... sowie in Dutzenden Beiträgen in unserem Forum weiterhin. .... "
Mag vlt. modern sein, diese Art der Kundenbetreuung übers Forum, ich bevorzuge eigentlich eher die End-to-End-Kommunikation als Käufer, aber nun ja, was tut man nicht alles.
Per Mail hatte ich dann darauf geantwortet, bin dort auf den Hinweis
Vormontage - Aufbau Multischalter im Schaltschrank incl. Potenzialausgleich (Hinweis) eingegangen:
Was für Material wird wird benötigt:
-Multischalter nach Wunsch/Bedarf:
Jultec JRS0502-4T
-Erdungsblock - die Anzahl der Kabel die darüber geführt werden ergibt sich aus der Anzahl der Ein- und Ausgänge, jedes dieser Kabel muss darüber geführt werden: gerne 2 getrennte Blöcke für Ein- und Ausgänge, 5 Eingänge und 5 Ausgänge
-F-Patchkabel - die Anzahl ergibt sich aus den gleichen Gründen wie zuvor genannt, die Länge der Kabel ergibt sich über den Aufbau im Schaltschrank (Längen zum Erdungsblock) bitte mit anfertigen
-Eingänge am Multischalter sollten (das ist KEINE Vorschrift, gehört also nicht zum Umfang des nach DIN/VDE vorgeschriebenen Blitzschutzes !) alle von außen (LNB/terr. Antennen) kommenden Kabel über Überspannungsschütze/Varistoren geführt werden (statischer Überspannungsschutz) mit ÜSS für die 5 Eingänge
Es werden nur 2 Ausgänge beschaltet, aber es sollen alle 5 vorhandenen Ausgänge/Leitungen zu den Antennendosen auf dem Erdungsblock abgeschlossen werden.
War zu wenig Input, sehe ich ja auch ein, wurde mir dann auch ganz herzlich beigebracht. Es gab ein Angebot und weitere Fragen.
Was haben sie für ein Quattro-LNB, das muss 9V-tauglich sein !
Was haben sie für Antennendosen (Stichdosen wie sie zu 99% vorhanden sind wäre nicht gut, da gehören diodenentkoppelte Enddosen rein, z.B. Jultec JAD307TRS) ?
Wie lang ist der Weg von dem Multischalter bis zu den Antennendosen ?
Was ist das genau für ein Kabel dort (Hersteller+ Typ) ?
Das muss alles bekannt sein, für eine Pegelberechnung und Pegelanpassung … der Schalter geht mit 83/90/93dbµV raus (je nach Schalter, wie das genau beim gewünschten Schalter jeweils ist steht in dessen technischen Werten auf der Homepage beim Artikel mit drin), an der Antennendose (dahinter/ vor dem Receiver) dürfen aber max. ca. 50-70dbµV ankommt da sonst eine Übersteuerung stattfindet die die Qualität vom Signal in den Boden zieht.
Von daher , immer besser im Forum zu lesen, da ist das alles genau erklärt.
Irgendwo ist immer alles erklärt, wenn man es findet UND auch verstehen würde, dann würde man viele Frage nicht stellen. Die Masse macht das ganze trotz Verschlagwortung und Suche alles andere als übersichtlich für Personen, die sich nicht täglich mit der Materie auseinandersetzen.

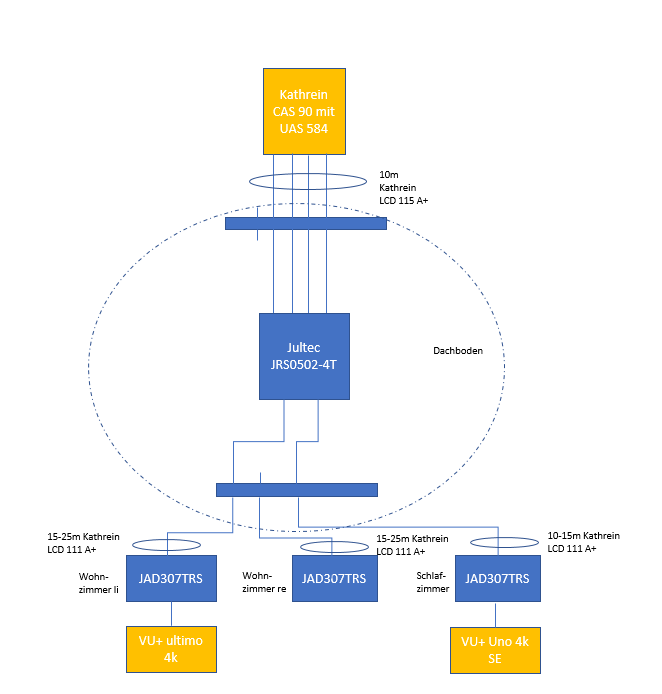

Diese offenen Fragen hab ich versucht in der Zeichnung abzubilden.
techno-com hat geschrieben: 22. November 2020 09:19Haben sie mal die Beiträge gelesen die ihnen ggf vorab verlinkt wurden ? Z.B. für diesen Schalter wäre passend Erweiterung bzw. Umrüstung Unicable - Was kann bleiben? Was muß neu? (das ist gleichzeitig aktuell auch der erste Beitrag ganz oben in dieser Rubrik).
Ja, habe ich gelesen, es sind in jedem verlinkten Beitrag weitere Links, die wieder mit Links gefüllt sind... Es nützt einem die beste Lehrgangsdoku ohne die Worte des Dozenten nichts.
techno-com hat geschrieben: 22. November 2020 09:19Aber ganz ehrlich stellen sich für mich noch mehr Fragen bzw habe ich Unklarheiten was hier steht/geplant ist ..,
5 Ausgänge waren es einmal, hier sehe ich jetzt im Bild zumindest 3 Anschlüsse ... aber geplant und angeschlossen (bzw überhaupt nur Hardware mit passender Anzahl von Ausgängen gewählt ...) sehe ich nur 2 Ausgänge/Anschlüsse.
Das versteh ich nicht !
Zu den ursprünglichen 5 Ausgängen stand in der Mail
Es werden nur 2 Ausgänge beschaltet, aber es sollen alle 5 vorhandenen Ausgänge/Leitungen zu den Antennendosen auf dem Erdungsblock abgeschlossen werden. Nun hab ich die Verkabelung etwas reduziert, auf den Anschluss von 3 Antennendosen, von denen werden aber nur 2 benötigt. Der dritte Anschluss ist dafür, falls man mal das Wohnzimmer umstellen möchte, hier sollte nur ein Platz fürs Kabel auf dem Erdungsblock vorgesehen sein.
Letztendlich meine Fragen/Bitte?
Was benötige ich für eine Stückliste, damit ich letzendlich einen "Vormontagen- Anlagen-Aufbau auf Lochblechplatte/im Schaltschrank incl Potentialausgleich" hierfür bei Ihnen bestellen kann?
Das vorhandene LNB ist 9V-fähig, oder?
Gibt es vielleicht eine Empfehlung etwas anders zu gestalten?
Das Haus wird zwar saniert, es werden aber keine alten Komponenten verwendet, Kabel und Dosen werden neu verlegt/installiert. Sat-Schüssel/LNB und Reciever werden aus der jetzigen Wohnung mitgenommen.
Ich hoffe, es ist nun ein wenig mehr Licht ins Dunkel gekommen.
MfG
Uwe
