deeage hat geschrieben:Hallo,

Hallo und Herzlich Willkommen im Forum

deeage hat geschrieben:tolles Forum, habe schon einige Anregungen gefunden und hoffe, daß ich hier Antworten auf meine Fragen bekomme.

deeage hat geschrieben:Das ganze sollte dann in einer VU+ Duo2 mit 2 Dual-Tunern betrieben werden.
Ich hatte hier schon etwas von Jess gelesen und daß die VU+ seit VTI 8.2 Jess-fähig sein soll.
Ich habe bereits eine VU+ Duo2 mit aktuellem VTI-Image.

RICHTIG !!!!!
JESS (EN50607) auf Linux-Enigma² Geräten (Dreambox, VU+...)

Wurde von mir mit iniziert das dies umgesetzt wird (in dem verlinkten Beitrag erklärt) und von mir hier für alle Anwendungen (4 oder sogar 8 Satelliten sowie auch die Nutzung von 12 Geräten in Reihe hintereinander) getestet, rennt einwandfrei

deeage hat geschrieben:ich möchte per Unicable eine Sat-Anlage einrichten, die 4 Satelliten ansteuern kann.

deeage hat geschrieben:Die Satelliten sollten Astra 19.2, Hotbird, Hispasat und Satellit für Sky UK (28.5?) sein.

deeage hat geschrieben:Ich gehe davon aus, daß für Hispasat eine separate Satantenne nötig sein wird, oder?

Zusammengefasst: Astra 19.2 Grad Ost + Hotbird 13.0 Grad Ost + Astra2 28.2 Grad Ost + Hispasat 1D/E auf 30 Grad West

Astra 19 Ost + Hotbird 13 Ost kein Problem ....
Astra 28 Ost, da kommt es drauf an von wo sie sind, wo also die Antenne aufgebaut werden soll (siehe auch Erklärung unter => Englische Sender BBC/ITC/ILTV/Channel 5 Astra 28 Grad )
Und mit dem Hispasat 30 West werden auch keine Probleme auftreten, da er aber doch sehr sehr weit von ihrer gewünschten östlichsten Position (28 Grad Ost ... Abstand also 58 Grad insgesamt !) weg ist muss hierfür eine extra Antenne her. Sollte ab einer 75cm Antenne funktionieren, besser aber mind. 85-90cm.

deeage hat geschrieben:Antennenmast ist auf dem Flachdach schon vorhanden.

Achtung ! Erdungsvorschriften beachten !
Erdung Satellitenanlage / Antennenmast + Potentialausgleich + Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich

deeage hat geschrieben:Was bräuchte ich alles für Hardware?

Hängt jetzt erst einmal sehr viel ab wo sie das aufbauen möchten:
1.wegen dem Astra 28 Grad ! Das ist entscheidend für die Antennen-Auswahl... kommen wir also später dazu !
2. Montagematerial ! Wie sie also die Antennen befestigen möchten
3. Erdungsmaterial ! Wenn die Antennen im Nicht-Blitz-geschützten Bereich installiert werden wird ein äußerer Blitzschutz fällig ... der innere Blitzschutz (Potentialausgleich) sollte auf jeden Fall durchgeführt werden

- dann wird pro gewünschter Sat-Position jeweils ein Quattro-LNB benötigt ....
- von jedem Quattro-LNB müssen 4 Koaxkabel (UV-beständige) bis zum Multischalter-Montageort gefürht werden - also 16 an der Zahl !

Und dann kommt es weiterhin drauf an wie viele Receiver sie da ggf. noch extra versorgen möchten .....
Weiterhin wie die aktuelle Kabelverlegung zu diesen Geräten dann ist ......
Wenn da wirklich nur die Duo2 mit ihren 4 Tunern dran soll dann benötigt man einen JESS-Multischalter für 4 Sat-Positionen mit nur einem Ausgang => Jultec JPS1701-12TN ... der könnte an seinem einen Ausgang 12 Tuner versorgen !
Es gibt da aber auch noch z.B. einen Jultec JPS1702-6TN , der hätte dann 2 Ausgänge die jeweils 6 Umsetzungen versorgen würden (also auch 12, nur eben aufgeteilt auf 2 Ausgänge).

Koaxkabel, Antennendosen, Stecker etc. etc. etc. .... auch dazu später mehr !

deeage hat geschrieben:Bin gespannt, ob, bzw. wie sich mein Vorhaben umsetzen lässt.

Es gibt viel zu lesen ! Der Beitrag unter Umstieg Kabel -> SAT mit 2 Satelliten in Mehrfamilienhaus ist ggf. recht interessant wenn auch in der Anzahl der Sateliten + dem verwendeten Multischalter abweichend. Dort wird aber alles erklärt zu UV-beständigen Koaxkabeln, zu einem ggf. bei ihnen auch anfallenden "Mast-nahen Potentialausgleich" sowie auch zur Antennedosen-Auswahl. Hilft zum Grundverständnis sicher sehr.

deeage hat geschrieben:Würde dann die erforderliche Hardware auch gern schnell bestellen, damit ich mit der Montage vor dem Winter fertig werde

Naja, so lange sollte das dann aber wirklich nicht dauern.

deeage hat geschrieben:wow, das ging aber schnell mit der Antwort, Danke erstmal dafür.

deeage hat geschrieben:Die Anlage soll zentral in Hamburg aufgebaut werden.

Nicht gut, aber nicht undurchführbar .... im oben verlinkten Beitrag sehen wie warum (qoute das mal hier rüber auch rein was dort relevantes steht/verlinkt ist):

techno-com hat geschrieben:Astra 2D 28.5 Grad ! Eine sehr gefragte aber auch sehr heikle Satellitenpostion (englische Sender incl. BBC und IPTV). Mehr dazu auch unter http://sat.beitinger.de/astra_2d.html

Meldungen über benötigte Antennengrößen Astra 28 Grad Ost (Sky-BBC)
Astra 2E: http://www.constantinmedia.com/sat/Dish ... tbeam.html
Astra 2F: http://www.constantinmedia.com/sat/Dish ... tbeam.html

Wie sie bei den letzten beiden Links recht gut ersehen können ist Hamburg schon in einer Zone in welcher der Astra 28 Grad nur noch "schlecht" rein kommt, man benötigt dafür ALLEINE (auch hier also eine extra Antenne !) eine mind. 100cm Antenne (z.B. Triax 110cm Antenne).
Wären dann also schon 3 Antennen !
Für Astra + Hotbird reicht eine gemeinsam aber aus, z.B. "Triax 88cm" + "Multifeedhalterung Triax TD-Duo Block".

deeage hat geschrieben:Es liegt bereits ein Koax-kabel von ca. 2011 von 100cm Astra-Schüssel vom Dach in die betreffende Dachgeschosswohnung.

Diese Antenne könnte man für den Hispasat 30 Grad West sicher weiter verwenden (wenn sich die LNB-Aufnahme noch öffnen + wieder schließen lässt -- die verroten gerne mal).
Ein Kabel reicht dann dort ja nicht mehr aus, zuerst müssen wir mit den bereits erwähnten 16 Kabeln bis zum Multischalter und dann von dort aus weiter.
Was ist das für ein Kabel (Hersteller + Typ) und wie lange wäre der Kabelweg dann zu den beiden gewünschten Receivern ?

deeage hat geschrieben:Kabel-TV, bzw. Anschluss-Dosen sind nicht vorhanden.

Werden im JESS-Betrieb dann "Enddosen", genauer gesagt die Jultec JAD307TRS (wahrscheinlich die, ggf. benötigen wir auch ein wenig mehr Dämpfung und müssen andere einsetzen) .....

deeage hat geschrieben:Es wird lediglich die Vu+ mit den vier Tunern und eventuell noch ein Sat-TV im Schlafzimmer angeschlossen.

Sat-TV = Fernseher mit eingebauten DVB-S2 Tuner ? Wenn ja, ist der auch Unicable-tauglich bzw. sogar JESS-tauglich oder kommt dort dann ein extra Receiver dazu ?
Wie ist das Kabel dorthin verlegt ? Direkt vom Multischalter aus oder wird das Kabel das zur VU+ führt einfach "verlängert" - dann muss dort eine andere Dose rein also die o.g. - und ins Schlafzimmer weiter geführt ?

deeage hat geschrieben:Blitzschutz müsste ich noch klären.
Das wäre dann, wenn nötig, wohl ein Fall für den Elektriker.

Ja, das muss vor Ort jemand anschauen .... übrigens jetzt schon, sie haben dort schon eine erdungspflichtige Antenne in Betrieb

deeage hat geschrieben:Ich hatte gelesen, daß Sie auch vorkonfigurierte Komplettlösungen auf Lochblech und Sicherungsschrank anbieten.

Hatte ich oben verlinkt schon => Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich
Es folgt ganz unten noch ein Link zu einem Beitrag der das auch in Text + Bild zeigt/erklärt.

deeage hat geschrieben:Wäre dies in diesem Fall auch eine Option?

Option auf was genau ? Auf jeden Fall keine Option für die Erdung weil der Potentialausgleich der Bestandteil dieser Voraufbauen ist nur ein Teil der Blitzschutzvorschriften ist (siehe Link den ich zuvor gesetzt hatte zur Erklärung der "Erdung").

deeage hat geschrieben:Die gesamte Anschlusstechnik liesse sich auch einfach im Dachboden unterbringen.

Von den Antenne/LNBs 16 Kabel dorthin, diese sollten UV-beständig sein (beschrieben im oben verlinkten Beitrag incl. dem ggf. anfallenden "Mast-nahen Potentialausgleich" der aber bei ihnen wahrscheinlich nicht anfallen wird wenn sie die Multischalter-Anlage direkt nach Eindringen der Kabel ins Haus installieren).


P.S. hier noch ein Beitrag der fast hier rein passt, dort habe ich schon so eine ähnliche Anlage gebaut. Aber nur für 2 Satelliten dort - war aber damals auch für mehr geplant, dann aber gescheitert da es damals noch keine Receiver groß gab für JESS => Umrüstung auf Unicable (2 oder mehr Satelliten)

deeage hat geschrieben:Hallo Herr Uhde,

Hallo zurück

deeage hat geschrieben:Wenn ich es richtig verstanden habe, bräuchte ich einen Jess-Verteile, der über 600€ kostet.

Wenn das per Einkabelsystem gemacht werden soll geht das nur über so einen Schalter.

deeage hat geschrieben:Alternativ ließen sich auch noch nachträglich mehrere Kabel in den vorhandenen KabelKanal verlegen.

Wenn noch genug Platz in dem Leerrohr ist (für 4 Kabel zur VU+ Duo² mit 4 DVB-S2 Tunern bei einer Sternverteilung) dann wäre das natürlich die beste Lösung.

deeage hat geschrieben:Ich denke diese Variante liesse sich mit einem Multischalter bewerkstelligen.

Ja, das wäre dann ein Jultec JRM17xxT (xx steht für die Anzahl der gewünschten Ausgänge am Multischalter).

deeage hat geschrieben:Auf und unter dem Dach ist reichlich Platz für Kabel und Co

Auf dem Dach ist ja aber nicht das Problem, das Problem wird die Kabelverteilung nach dem Dach hin zu den Receivern sein.

deeage hat geschrieben:Wenn ich Sie richtig verstanden habe, wäre die Hardware auf dem Dach die gleiche wie beim Einkabelsystem.

Jein
Pro Satellit (je ein Quattro-LNB mit 4 Ausgängen !) werden 4 Kabel für die Versorgung der Multischalter benötigt, unabhängig ob Unicable (EN50494), JESS (EN50607) oder eine Standard Multischalter-Versorgung (Legacy-Versorgung).
Das bleibt also immer gleich.
Bei einem Einkabelsystem (Unicable/JESS) geht dann eben im einfachsten Fall nur ein Kabel weg das dann in Reihe verlegt werden kann von Dose zu Dose und somit mehrere Receiver an einem Strang versorgt bzw. auch über ein Kabel mehr als einen Tuner bei einem Receiver mit hier 4 Tunern (= VU+ Duo² mit 2x DVB-S2 Twin/Dual Tuner) versorgen kann.
Bei einer Standard-Multischalter-Lösung (= Legacy) wird vom Multischalter zu JEDEM Tuner ein EXTRA Kabel benötigt.
Die Anzahl der Ausgänge oben wäre also stark abweichend .......

deeage hat geschrieben:Ich bräuchte dann einen Jultec JRM17xxT um dann jeweils ein Kabel pro Tuner abzuführen, wobei die Dualtuner der Vu+ jeweils nur ein Kabel brauchen, weil das Signal am Dualtuner durchgeschleift werden würde.

Nein, das ist falsch ! JEDER TUNER benötigt für eine volle Versorgung ein EXTRA Kabel. Siehe auch Erklärung unter Twin/Triple/Quad Receiver Versorgung/gleichzeitige Aufnahmen !
Sonst wäre ja auch ein Einkabelsystem absolut unnötig das die Versorgung von mehreren Tunern/Receivern über ein Kabel ja erst möglich macht.

deeage hat geschrieben:Wieviele Satelliten lassen sich mit dem Jultec einspeisen?

Ein Schalter versorgt hier max. 4 Satelliten (alle Schalter mit 17 nach dem JRM/JRS/JPS - siehe auch Erklärung zur Typenbezeichnung/Typenschlüssel bei Jultec die das genau erklärt).
Man kann auch 2 Multischalter für je 4 Satelliten parallel schalten und die Ausgänge dann wiederrum über spezielle Options-Schalter zusammen führen das man 8, 12 oder sogar 16 Satelliten einspeisen kann, das wird dann aber recht teuer und schwerer in der Einstellung am Receiver (DiSEqC 1.1/2.0 wird dann benötigt für die Receiver-Einstellung).

deeage hat geschrieben:Hallo Herr Uhde,

deeage hat geschrieben:- Multischalter für maximal 6 Tuner

Dazu kann ich absolut nichts sagen da sie hier nicht schreiben ob:
a.) Einkabelversorgung (Unicable/JESS) oder b.) Legacy-Verteilung (Sternverteilung) gewünscht sind....
a: Jultec JPS1701-12TN
b: Jultec JRM1708T

deeage hat geschrieben:- Kabel für LNB zum Multischalter unter dem Dach, je 3- 4 Meter

Hier werden 4x4 Kabel = 16 Stk. benötigt !
Nehmen wir aber zu je 5m da man sich da sehr schnell mit der benötigten Kabellänge verschätzt und dann mit fehlenden 10cm da steht
Daher einfach 4x dieses UV-beständige 20m Kabelstücke die geteilt werden in je 4x5 Meter und die offenen Enden mit einem Aqua F-Kompressionsstecker versehen werden (davon werden also 12 Stk. extra benötigt)

deeage hat geschrieben:- Kabel vom Multischalter zu vorerst 4 Tuner , je ca. 6- 7 Meter

Koaxkabel

deeage hat geschrieben:- cablecon Stecker für Kompressionszange

Für den Außenbereich haben wir oben schon die Stecker auf dem UV-beständigen Kabel montiert, da müssen also keine Stecker mehr dafür berücksichtigt werden.
Im Innenbereich reichen diese Stecker dann vollkommen aus => Cabelcon Self-Install Stecker . Dafür gibt es ein sehr schönes Abisolierwerkzeug => Cabelcon Stripper

deeage hat geschrieben:Passende LNBs müssten auch bestellt werden.

4x Inverto Black Premium Quattro-LNBs

deeage hat geschrieben:Gibt es auch Quattro-Moniblock-LNB für Astra/Hotbird?
Wenn ja, würde Sie die empfehlen oder lieber für jede Position eigenen LNB?

Nein, gibt es nicht ! Und auch wenn es ein Monoblock geben würde wäre das nicht immer gut da es einen fest eingestellten "Abstand" hat der nicht an jedem Ort genau passend eingestellt ist und das genau wie der Ort der Montage auch eine Abhängigkeit hat zum Antennendurchmesser und dem daraus resultierenden Öffnungswinkel der Antenne.

deeage hat geschrieben:Habe ich noch etwas vergessen?

Vieles !
1. Halterungen für die Antennen + 2 Antennen (eine 100cm Antenne ist ja vorhanden die ich für den 30 Grad West einsetzen würde) --- wurde oben schon alles besprochen + verlinkt
2. komplettes Material für die Erdung --- wurde oben schon alles besprochen + verlinkt
3. Antennendosen (sind abhängig in der Auswahl ob ein Einkabelsystem oder eine Sternverkabelung aufgebaut werden soll)
4. bei einem Einkabelsystem muss das eine ankommende Kabel vor der Duo² mit 2x Twin-Tuner direkt nach der Antennendose aufgesplittet werden um beide Tuner mit dem nur einen Kabel zu versorgen => 2-fach Verteiler Kathrein EBC10
5. offene, nicht verwendete Ein- und Ausgänge an einem Multischalter mit einem F-Endwiderstand DC-entkoppelt abschließen

Bitte lesen sie den Beitrag noch einmal aufmerksam durch, hier steht alles genau verlinkt schon .... bei der Halterung müssen sie einen Blick auf die verfügbaren Modelle werfen, das ist ja abhängig von den Gegebenheiten bei ihnen vor Ort.

deeage hat geschrieben:Ich denke, ich werde ein Mehrkabelsytem bevorzugen.

Das bedeutet dann:
1. es wird der Jultec JRM1708T benötigt
2. es werden 16 Kabel von den LNBs kommend + max. 8 Kabel später die in die Zimmer abgehen für den Potentialausgleich rund um den Multischalter einbezogen. Also ein 17er Erdungsblock + ein 9er Erdungsblock wird benötigt (Rest dazu in den beiden dazu oben schon verlinkten Beiträgen)
3. es werden vor der Duo² 2x 4-Loch Stichdosen benötigt (mit 4 Kabeln versorgt direkt vom Multischalter-Aufbau aus)

deeage hat geschrieben:Bräuchte ich drei Schüsseln? Eine Hispasat, eine Astra/Hotbird und eine für 28.2?
Die vorhandene 100 er nehme ich für Hispasat. Sollte ich für die anderen Satelliten auch eine 100 er nehmen?

Das hatten wir oben schon alles durch, incl. Links etc. etc.
Bitte lesen sie diesen Beitrag nochmal von Anfang an durch, wir sind glaube ich hier ziemlich durcheinander ... am besten auch von einem richtigen PC aus mit großem Monitor und richtiger Tastatur. Vom Handheld gelesen geht da immer sehr viel verloren.

deeage hat geschrieben:Kann ich davon ausgehen, dass die Kompressionszange von Cablecon kompatibel zu Ihren empfohlenen Steckern ist?

Von einer Kompressionszange, noch weniger einer von Cabelcon, war hier noch nie die Rede und so eine benötigen sie auch gar nicht !
Vielmehr hatte ich die Stecker für außen schon mit der Vormontage hier von uns durchgeführt beschrieben (das sie keine Zange dafür extra brauchen) und für innen die Cabelcon Self-Install Stecker nahe gelegt für welche man keine Kompressionzange benötigt.

Ist wie bei einem Auto, da gibt es ein "Fiat" und einen "Mercedes" und weiter oben noch z.B. einen "Buggati"

Technische und andere Unterschiede mit meinen Worten erklärt sind z.B. (um mich da sehr kurz zu halten):
Jultec => receivergespeist (in der aktuellen Digitalfernsehen-Zeitung Ausgabe 11/2015 wurde z.B. ein Test gemacht - Urteil übrigens für den JRM0912M der dort getestet wurde ein "Referenzklasse" was wohl das Best-Urteil sein wird - in dem auch die Stromkosten verglichen wurden. Dort wurde ein Standard-Multischalter der ja nie "aus" geht mit Stromkosten im Jahr von ca. 51€ angegeben. Die JRM-Serie ist receivergespeist, d.h. der Multischalter erhält auch nur dann Strom und verbraucht damit Energie wenn ein Receiver eingeschaltet ist und das ergibt dann, vor allem da so ein Schalter nur max 40mA bei der JRM05er Serie, 50-60mA bei der JRM09er Serie und 70mA bei der JRM17er Serie verbraucht, natürlich auch weniger Stromkosten)
Jultec => Druckgussgehäuse und kein dünnes Weißblech-Gehäuse (bessere Abschirmung)
Jultec => Nitin-beschichtete Anschlussbuchsen (aussenrum), die Innenleiter (PINs vom Koaxkabel) mit fast allen Durchmessern kontaktiert besser aufnehmen als manche andere
Jultec => technische Daten nach "den Vorschriften" (z.B. Entkopplungswerte zwischen den Teilnehmer-Ausgängen sind sehr hoch - spart einem sehr oft riesen Probleme)
Jultec (bei Einkabelschaltern) => AGC-Regelung am CSS-Ausgang mit neuestem Entropic-Chipsatz (RF-Magic) und nicht alte Chipsätze
Jultec (bei Einkabelschaltern) => nicht nur Unicable-tauglich bei allen Schaltern, sondern auch steuerbar über JESS was viel "genauer" arbeitet (updatefähig auch bei allen "alten" Schaltern bei denen diese Software noch nicht drin war als sie verkauft wurden, als es JESS also ggf. noch gar nicht gab)
Jultec (bei Einkabelschaltern) => hat die neue Einkabelnorm JESS (EN50607) erfunden und hält sich an die von der Norm-Kommision definierten Standards/Definitionen ("JESS" ist inzwischen als EN 50607 die aktuelle Europanorm für teilnehmergesteuerte Einkabelsysteme)
Jultec => 5 Jahre Garantie ... bisher wurde ALLES auf Garantie gemacht, egal wie falsch ein Schalter auch montiert werden musste um ein Fehlerbild zu verursachen das schon gesehen wurde ... also z.B. zu lange PINs ins Gerät geschoben und dabei das Innenleben verletzt)
Jultec => direkte technische Ansprechpartner die einem bei jedem Problem zur Seite stehen und die wissen was sie planen/erklären da sie durch die Bank weg vom Fach sind (ihre Geräte selbst entwickeln und auch bauen) und den Support nicht an ein Call-Center auslagern (nicht das ich das hier nicht machen kann/werde mit der Beratung und dem Support stehe oft auch täglich mehrfach mit Jultec selbst in Kontakt, von früh Morgens bis spät Abends tlw.)


Angaben bei Jultec für die technischen Daten sind übrigens immer "worst-Case" Messungen und keine Messungen die im Best-Fall ggf. mal anliegen bzw. nur dann überhaupt möglich wären wenn der Schalter bei -20 Grad im Betrieb ist bzw. diese unter diesen Umgebungs-Bedingungen gemessen wurden (wie z.B. die Angaben bei einem LNB mit "0.1db Rauschmass" was technisch bei unseren Umgebungstemperaturen gar nicht möglich ist) !
Auf der Platine von einem Multischalter sind zu 100% keine Elkos verbaut die austrocknen können und somit das Gerät den Geist aufgibt (alleine in den JNT-Netzteilen von Jultec, die nur bei Geräten benötigt werden die nicht voll-receivergespeist arbeiten, werden Elkos verbaut).

Mehr auch unter:
http://jultec.de/gloss_JULTEC-Produkte.html
http://jultec.de/gloss_whoweare.html

deeage hat geschrieben:Wieviele Stecker sind bei 20m Koaxkabel Hirschmann KOKA 799 B dabei?

Siehe Artikelbeschreibung
20m Kabel und da ist ein PPC Aqua F-Kompressionsstecker vorkonfektioniert schon mit drauf.

deeage hat geschrieben:Ich werde 4x 20m brauchen, bitte diese nicht vorkonfektionieren.
Sie schrieben, daß ich zusätzlich 9 Stecker bestellen müsste.
Insgesamt brauche ich ja 16 Stecker für 4 quattro-LNBs.

Bei 4 Kabeln sind also 4 Stecker schon drauf. Sie benötigen dann bei 16 Kabeln noch 12 Stk. extra hinzu (Link zu den PPC Aqua F-Kompressions-Steckern) ! Das hatte ich oben mit 9 wirklich falsch angegeben , habe das jetzt dort auch noch korrigiert.
Für die eigene Montage dieser Stecker benötigen sie dann die PPC-Kompressionszange.

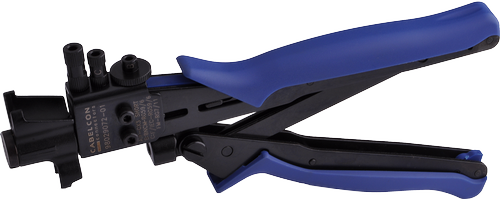

Hatte diese Zange aus dem Bild hier anhängend ("Cabelcon CX3 All Size") noch nie in der Hand, sollte aber gehen wenn ich mir die so anschauen mit den vielen extra Backen zum wechseln.

Es gibt diese aber auch noch in der Ausführung "Cabelcon CX03 Pocket", die geht nicht .... das ist nichts anderes als diese F-Kompressionszange (nur mit blauem Griff).

Dazu schrieb ich zuvor:

techno-com hat geschrieben:Es gibt diese aber auch noch in der Ausführung "Cabelcon CX03 Pocket", die geht nicht .... das ist nichts anderes als diese F-Kompressionszange (nur mit blauem Griff).

deeage hat geschrieben:Welche Stecker für aussen passend zu meiner Zange, .....

F- Kompressionsstecker Schwaiger FVS710 201 (Voll-Metall)

deeage hat geschrieben:.... bzw. Self-install würden Sie empfehlen?

Nein, die sind nicht 100% wasserdicht.

Das Kabel (Potentialausgleichskabel 4mm²) muss vom geerdeten Antennenmast verbunden werden mit dem Erdungsblock, richtig ! Siehe unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich

Wenn die Montage vom Multischalter weiter weg erfolgt als direkt nach Eintritt der Kabel ins Dach/Haus dann muss zusätzlich ein Mast-naher Potentialausgleich für die Kabel vom LNB/von den LNBs kommend erstellt werden.

Die "Überspannung" soll ja von allem fern gehalten werden, daher VOR den Komponenten ! Also die 16 Kabel die von außen kommen.

Schauen sie unter Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich

Auf einer Holzplatte macht man das nicht (mehr). Das macht man auf einer metallenen, leitenden Lochblechplatte die dann automatisch auch den Multischalter leitend mit in die PA-Verbindung aufnimmt/verbindet.

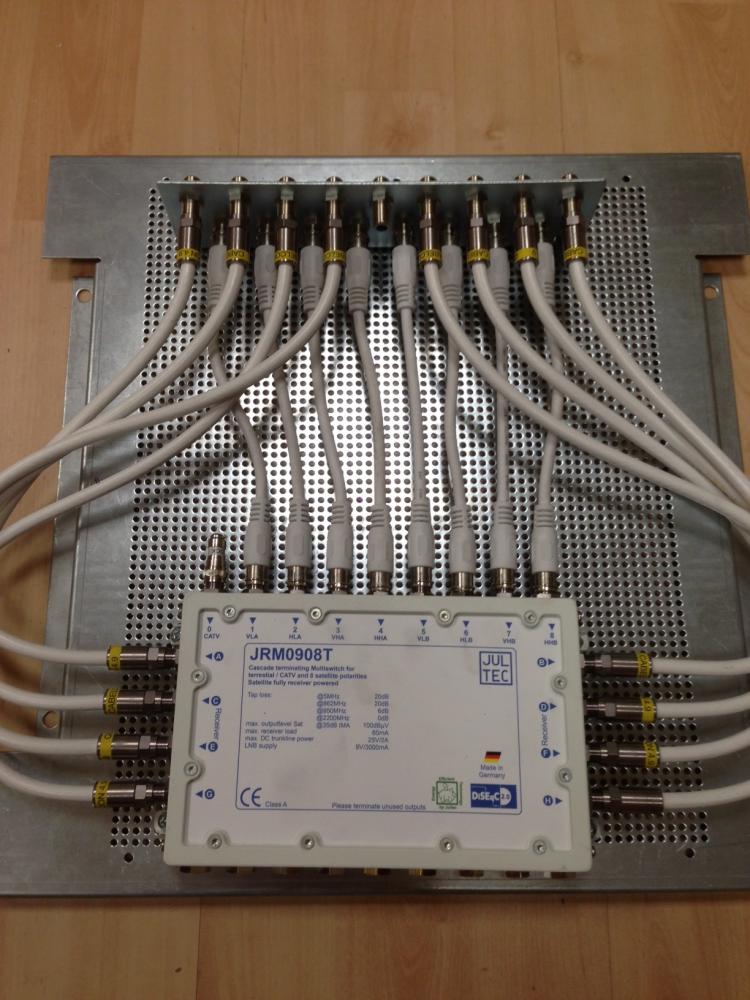

Für einen JRM1708T reicht eine 40x40cm Lochblechplatte aus, sieht dann ungefähr so aus (hier im Bsp. mit einem JRM0908T).


Entnommen dem Beitrag unter Kauf Tipp für Neuinstallation Astra + Hotbird für 8 Receiver

Die Längen der Patchkabel:
16x 20cm für die Eingänge
8x 50cm für die Teilnehmer-Ausgänge (kann auch sein das dann 4x 30cm und 4x 50cm verwendet werden, die Preise dafür sind aber gleich)
