Hallo ich habe diese 2 Multischalter ins Auge gefasst:

Inverto IDLU-UWT110-CUO1O-32P
DUR-line DWB-32 K - Wideband Einkabellösung

betrieben soll es mit 2 Wideband LNBs werden für Astra und Hotbird.

1. Anschluss Unicable soll an einen FBC Tuner dran.
2. Anschluss Legacy an einen herkömmlichen TV ohne Unicable Einstellung.

Meine Fragen:
1. Funktioniert der Legacy Anschluss einwandfrei mit Diseq A/B wenn ich die Wideband LNBs einsetze?
2. Wie richte ich am besten die Antenne aus, wenn ich nur Unicable nehme? Diese Konfigurationen habe ich ja noch nicht angelegt und somit keine Testsender.
3. Habt ihr noch bessere Ideen für andere Multischalter? Die 2 Kabel zu den Endgeräten müssen aber liegen bleiben, also Entweder 2 Ausgänge am MS oder ein kleinen Splitter wäre möglich. Der FBC Tuner will ich mit 8 Tunern versorgen, Also ist Minimum 8x Unicable Frequenzen + 1 Legacy, wenn ich statt den Legacy Unicable nehme, sollte der also schon mindestens 12 haben, denke ich.

Danke

Moin und herzlich willkommen im Forum,

zu 1): Nein. IMHO gibt es z.Zt. keinen Multischalter, der auf Wideband konfiguriert werden kann und in dieser Konfiguration trotzdem an einem Anschluss Legacy ausgibt. Legacy geht grundsätzlich nur im "normalen" Modus mit Quadro-LNB, bei Durline & Co nur an einem dezidierten Ausgang, bei Jultec JPS/JRS an allen Ausgängen (patentiert)
zu 2): Messgerät, das Unicable kann, mit Receiver & vorprogrammierung oder mit einem einfachen Legacy-LNB, der dann ausgetauscht wird.
zu 3): Wenn es Wideband sein soll: Siehe 1, ansonsten Jultec JPS0902-12 (noch, wird in Kürze abgelöst)

Gruß
Werner

Dankesehr, welche Möglichkeit gebe es denn noch ohne Wideband für Astra und Hotbird?

Wirus hat geschrieben:Moin und herzlich willkommen im Forum,

Danke @Wirus erst einmal für die Antworten ....

Wirus hat geschrieben:zu 1): Nein. IMHO gibt es z.Zt. keinen Multischalter, der auf Wideband konfiguriert werden kann und in dieser Konfiguration trotzdem an einem Anschluss Legacy ausgibt. Legacy geht grundsätzlich nur im "normalen" Modus mit Quadro-LNB, bei Durline & Co nur an einem dezidierten Ausgang, bei Jultec JPS/JRS an allen Ausgängen (patentiert)

Siehe Bilder unter Dur-Line DWB-32 K hier im Forum.

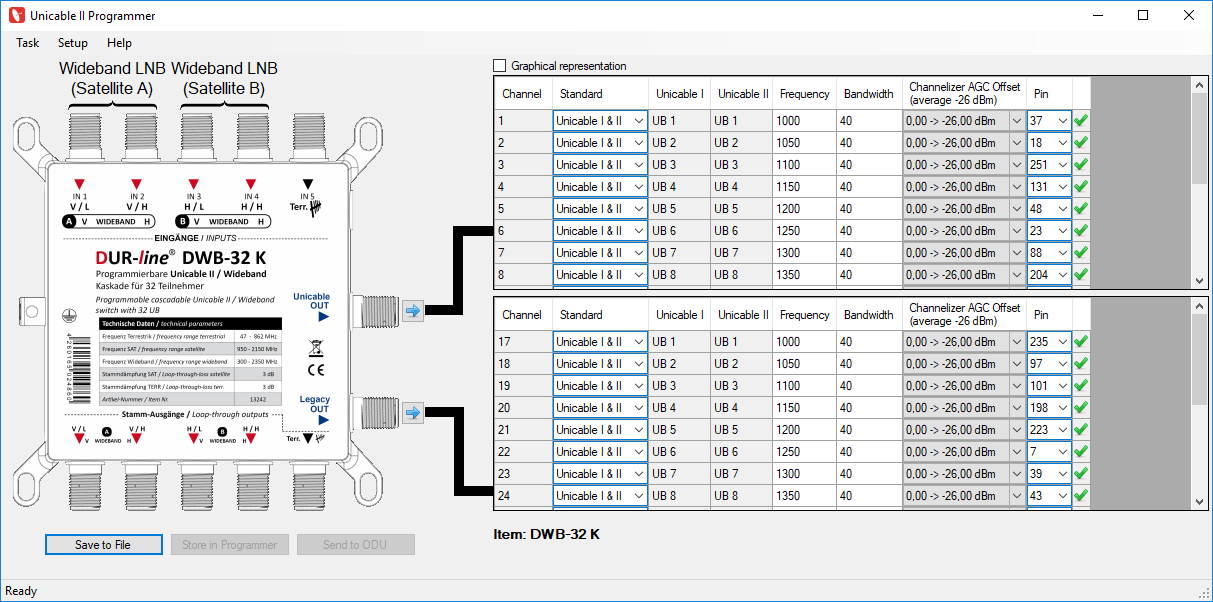

Das Bild (direkt von Dura-Sat kommt das, ist ein Screenshot aus der Programmer-Software heraus) zeigt den Breitband-LNB-Programmiermodus:

Dort wird 1x 32 Unicable2 (JESS) und zusätzlich der Legacy-Ausgang !
Aber, ich gebe dir recht, das muss geprüft werden .... den ich glaube das erst wenn so ein Test gemacht wurde ! Und darum habe ich erste Amthandlung heute bei Dura angerufen und dort darum gebeten das zu testen ... kann es hier nicht machen, habe keine "Test-Antenne" wegen meiner Lage hier im Geschäft (Antenne steht weit hinten und ich habe "nur" 16 Kabel damals verlegt die alle für den 4-Satelliten-Empfang schon belegt sind - weiterhin auch keine Montagemöglichkeit einer weiteren Antenne dort ... ). Der Test wird gemacht, denke heute noch (hoffentlich), dann werde ich hier Bescheid geben.
Eines konnten wir aber eben schon klären ... im Breitband-LNB-Modus ist nur der 1x32 Unicable2/JESS Betrieb (mit oder ohne Legacy dann ???? ist in Klärung !) möglich, der 2x16er Modus geht dort erst gar nicht einzustellen/auszuwählen in der Programmier-Software.

Hier der Link zu der Programmer-Software wo man sich das auch mal genau anschauen kann !

Wirus hat geschrieben:zu 2): Messgerät, das Unicable kann, mit Receiver & vorprogrammierung oder mit einem einfachen Legacy-LNB, der dann ausgetauscht wird.

Nein, es geht ja nur um die Breitband-LNBs die man ausrichten muss ... das geht mit jedem normalen Messgerät, hatten wir gerade im Beitrag unter Kathrein Satanlage planen wo ganz am Ende eine Zusammenfassung zu finden ist die bestätigt das es geht (dort mit dem Dur-Line Bluetooth Satfinder SF4000BT).

Wirus hat geschrieben:zu 3): Wenn es Wideband sein soll: Siehe 1, ansonsten Jultec JPS0902-12 (noch, wird in Kürze abgelöst)

In "Kürze" ist dehnbar
Aber für 2 Satelliten im Breitband-LNB-Modus reicht ja dann ein JPS05xx bzw. ein JRS05xx .... dann geht aber eben kein Legacy (und das ist sicher bei diesen Schaltern !)
Mehr dazu in vielen Beiträgen die das erklären in diesem Beitrag (folgend dazu noch mehr in den Beiträgen weiter unten dort) => Inverto Breitband-LNB SP-IDLP-WDB01-OOPRO-OPP (Wideband / Whole Band - für z.B. Jultec a²'CSS Technologie)

Natürlich kann man auch immer 2 Schalter (Legacy- und Unicable-/JESS-Multischalter kaskadieren):
Quelle: 2 Satelliten Mutiwitch(Kaskade) für Unicable und Legacy-verkabelte Tuner

techno-com hat geschrieben:Der Test wird gemacht, denke heute noch (hoffentlich), dann werde ich hier Bescheid geben.

Antwort ist schon da

1.- Die Tests haben gezeigt, dass beim Dur-Line DWB-32K unter Einsatz von zwei Wideband LNBs der Legacy Ausgang funktioniert und per DiSEqC auch umschaltbar ist auf beide Sat-Positionen.

techno-com hat geschrieben:Eines konnten wir aber eben schon klären ... im Breitband-LNB-Modus ist nur der 1x32 Unicable2/JESS Betrieb .... möglich, der 2x16er Modus geht dort erst gar nicht einzustellen/auszuwählen in der Programmier-Software.

Auch hier wurden weitere Tests gemacht und das was ich noch vorhin geschrieben hatte muss tlw. revidiert werden !

2.- Zwei mal Kanal/ID 1 bis 16 können jedoch nicht vergeben werden. Also am SCR-Ausgang: 1-16 und am Legacy-Ausgang: 17-32 ist möglich !!! Nur an beiden Ausgängen je 1-16 (gleiche Frequenzen dann möglich in der Vergabe an jedem Ausgang) ist nicht möglich. Das geht nur beim DPC -32K und beim DWB-32K bei Quattro-LNB-Versorgung).

Vielen Dank für deine aufschlußreichen Antworten. Nun sind schon ein paar Unklarheiten beseitigt.

Dazu hätte ich noch eine Frage, ich müsste den Multischalter ziemlich mitig setzen, also ca 10m Kabel von der Sat-Anlage zum Multischalter und ca. 10Meter oder 7 vom Multischalter zum Receiver. Wäre das ein Problem?

7m bzw. 10m sind absolut keine Kabellänge die Probleme bereitet ......

Da muss man dann schon eher schauen das man keine Übersteuerung auf dem Einkabel-Ausgang bekommt und muss eine Antennendose setzen die entsprechend dämpft ... obwohl ja nur 83dbµV am Unicable-Ausgang sind würde ich da eine Jultec JAD314TRS Durchgangsdose setzen und diese mit einem BK-Endwiderstand DC-entkoppelt abschließen um daraus eine Enddose zu machen. Daran dann der Receiver angeschlossen !

Für den Legacy-Ausgang wäre es eine Jultec JAD300TRS Stichdose.

Den nicht verwendeten terrestrischen Eingang vom Multischalter ebenfalls abschließen mit einem F-Endwiderstand DC-entkoppelt.


P.S. das "Set" für den Dur-Line DWB-32K (Multischalter + 2x Dur-Line Breitband-LNB) werde ich am Montag im Shop aufnehmen .... ich wollte da genau abwarten mit den hier jetzt 100%ig angeforderten Daten da ich die Artikelbeschreibung natürlich dementsprechend gestalten möchte. Soll ja alles gleich genau passen.

Super danke für die Info.

Ich hatte eigentlich vor direkt nach dem Multischalter mit die Kabel in die Receiver zu gehen, da ich keine Dosen hier setzen kann (Mietswohnung).

Wäre das nicht ok?

Nein ! Antennendosen sehen nicht nur gut aus, sondern haben auch ein technischen Hintergrund ! "Setzen" muss man die auch nicht in/auf eine Wand, die kann man einfach in das Kabel einschalten/zwischenschalten.


Gesendet von iPhone mit Tapatalk

Dankesehr. Also bisher hatte ich meinen alten Monoblock LNB immer direkt am Receiver.

Was für Teile kann man denn dazwischenschalten? Eine rumliegende Dose ist ja denke ich nicht gemeint.

Doch .... das ist gemeint !


Gesendet von iPhone mit Tapatalk

Ok aber sehe gerade gibt auch Aufputz, das wäre auch ok dann.

Kannst du mir schon sagen was das Bundle LNB+Multischalter von DurLine bei euch kosten wird? :)

Jetzt habe ich gelesen das mein TV auch Unicable hat. Wäre es evtl. eine bessere Lösung dann beide über Unicable zu betreiben?

Hallo zurück

Hype hat geschrieben:Kannst du mir schon sagen was das Bundle LNB+Multischalter von DurLine bei euch kosten wird?

Der wird sich im Bereich von ca. 180-190€ befinden .... dann stehen dort aber auch diverse Vorprogrammierungen für verschiedene Varianten mit zur Verfügung (wie im Shop schon beim Dur-Line DPC-32K oder auch hier im Forum beschrieben unter Dur-Line DPC-32K Unicable2/JESS Multischalter programmierbar ), denke ich werde diesen Artikel morgen anlagen können.

Hype hat geschrieben:Jetzt habe ich gelesen das mein TV auch Unicable hat. Wäre es evtl. eine bessere Lösung dann beide über Unicable zu betreiben?

Dann würde ich absolut die Finger von diesem Schalter nehmen und die Anlage aufbauen über einen Jultec JPS0502-8T (+ Netzteil Jultec JNT19-2000), hier im Forum gibt es einen solchen Aufbau schon unter Unicable Planung (Jultec JPS Breitband-LNB Versorgung 2 Satelliten) + Umbau einer alten SAT Anlage und mit einen etwas größeren Schalter (JPS0504-8T) auch unter Kathrein Satanlage planen ganz genau beschrieben/erklärt incl. Zeichnungen/Planungen davon und auch Bildern der Umsetzung dann.


Für alle die auch mal so etwas machen möchten und diesen Beitrag mal finden hier der Link zur Cross-Anfrage im VU+ Forum, dort User "dan45"=> Umrüstung auf Unicable geplant - Anfänger .. und dann noch der Link ins DF-Forum zum User "dan45" und dem Beitrag Unicable Einrichtung - wie geht das?

Und ich muss hier noch etwas klar stellen !!!! 2x16 mit gleichen IDs/Frequenzen geht doch beim DWB32-K !
Danke @raceroad der das hier gelesen hat und auch gleich getestet hat, bei ihm ging es ... warum auch immer das bei Dura im Test nicht ging, aber hier das "Beweis-Foto"

Auch das Konfig-File dafür (einzuspielen per Dur-Line Programmer) => Dur-Line DBW32-K Wideband_LNB-Versorgung 16/16 2mal gleiche ID/Frequenz pro Ausgang

Warum sollte man dann die Finger von dem Multischalter lassen? Der Jultec kostet mit Netzteil viel mehr und hat keine 32 Frequenzen.

Mein Problem ist das ich am Multischalter kein Stromanschluss habe, da kommt so ein Power Insertor entgegen.

Was ist am Jultec dann besser?


Jetzt habe ich noch eine andere Überlegung, ich brauche für die Montage des MS in der Wohnung eh ein Industriegehäuse. Nun habe ich eins gefunden was aber auch IP66 hat. Würde was dagegen sprechen oder müsste ich was anders machen wenn ich den Schalter direkt hinter der Schüssel in dem Gehäuse befestige? Somit bräuchte ich in die Wohnung keine neuen Kabel ziehen sondern könnte die 2 weiterverwenden. Würde mir einiges an Arbeit ersparen. Der Powerinsertor würde dann aber ca. erst 20m kurz vorm Tuner angeschlossen werden.

Dann noch eine Frage :) Die normalen F-Stecker Verbinder, die also 2 F-Stecker miteinander verbinden, lösen diese Verluste oder Störungen aus? Falls ich mich evtl. entscheide 2 neue Kabel von der Antenne zu legen und die in der Wohnung mit den bisherigen Kabel verbinde.

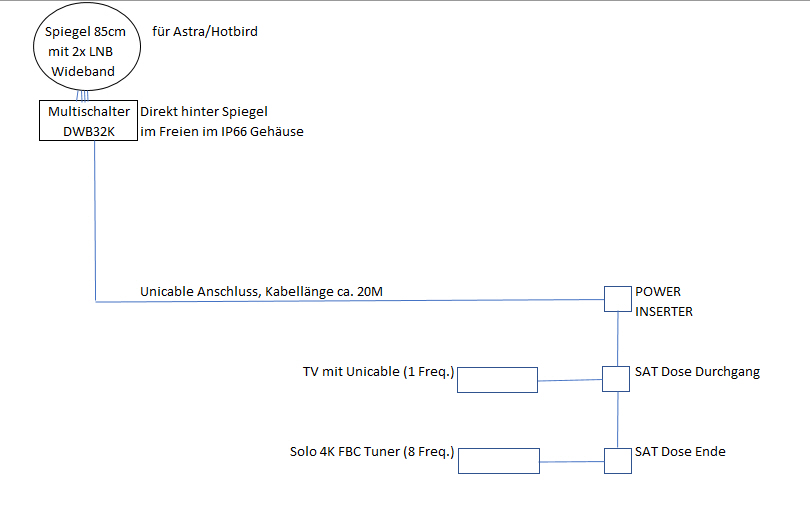

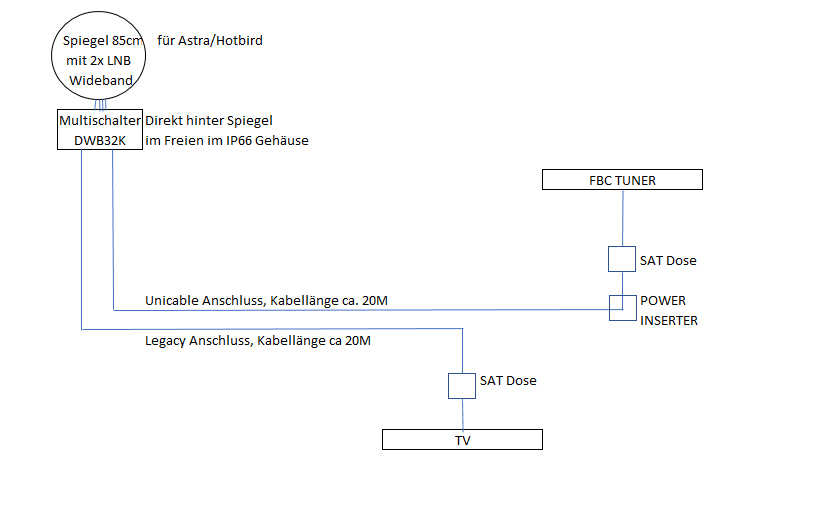

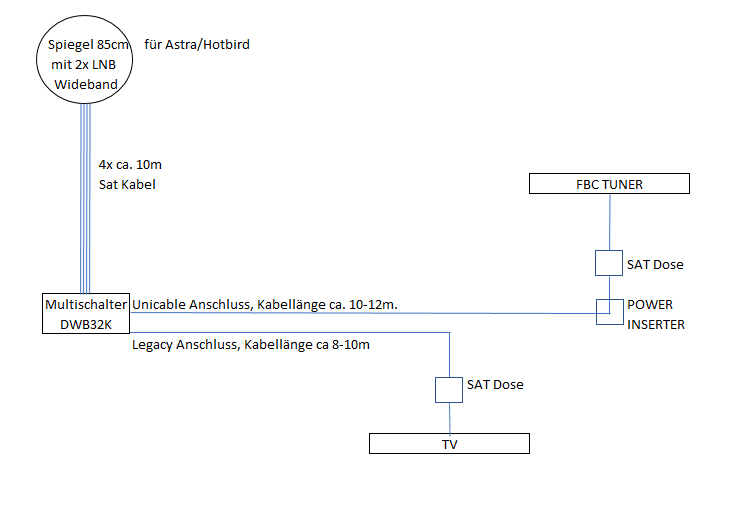

Habe nochmal 3 Fotos angefügt, welche Varianten ich machen könnte. Welche würdet ihr am besten finden und warum? die 2x 16 könnte man natürlich auch noch nutzen bei 2 Kabel. Aber da frage ich mich ob ich nicht sofort 1x32 verwenden soll und mit entsprechender Dose durchschleife.

Hype hat geschrieben:Warum sollte man dann die Finger von dem Multischalter lassen? Der Jultec kostet mit Netzteil viel mehr und hat keine 32 Frequenzen.

'Erklärt unter:
Kathrein Satanlage planen
Umstellung von Kabel TV auf Sat mit unicable und legacy Ausgängen
.. und in vielen mehr Beiträgen hier im Forum die das haarscharf erklären !
Punkt "7." unter Unicable-ZF-Frequenzen + Unicable-ID Einstellungen Receiver sagt noch mehr dazu aus, vor allem der darin gesetzte Link zum DF-Forum wo das auch mal Thema gerade war.

Hype hat geschrieben:Mein Problem ist das ich am Multischalter kein Stromanschluss habe, da kommt so ein Power Insertor entgegen.

Auch die Jultec-Schalter werden per Koaxkabel versorgt, sie benötigen aber ein eigenes Koaxkabel .... vom Netzteil zum Multischalter ist das ein normales Koaxkabel mit je einem F-Stecker auf den beiden Seiten.
Nimmt man einen Jultec JRS-Schalter benötigt dieser gar keinen Strom von einer 220V/12V Stromquelle, das wird alles voll receivergespeist mit diesen gemacht. Die JRS-Schalter haben aber maximal 4 Umsetzungen/UBs am Ausgang, nicht 8 oder mehr wie die Geräte aus der JPS-Serie (die benötigen aber immer dann ein Netzteil) - siehe

Hype hat geschrieben:Was ist am Jultec dann besser?

Jemand hat mal geschrieben:

Die Jultec Schalter haben gegenüber den Inverto/Dur-Line DcSS-Schaltern zwei Nachteile:
sie sind knapp 100€ teurer als die Inverto Schalter
sie verfügen anstatt 32 nur über 8 bzw. 16 Userbänder

Dennoch empfehlen wir diese Schalter (Jultec) gern, sie haben nämlich auch einen Vorteil:
sie funktionieren - und zwar tadellos.

Und mehr noch in diesem Beitrag => KLICK

Hype hat geschrieben:Jetzt habe ich noch eine andere Überlegung, ich brauche für die Montage des MS in der Wohnung eh ein Industriegehäuse. Nun habe ich eins gefunden was aber auch IP66 hat. Würde was dagegen sprechen oder müsste ich was anders machen wenn ich den Schalter direkt hinter der Schüssel in dem Gehäuse befestige? Somit bräuchte ich in die Wohnung keine neuen Kabel ziehen sondern könnte die 2 weiterverwenden. Würde mir einiges an Arbeit ersparen.

Wofür benötigt man ein IP66 Schutzklasse Gehäuse bei Montage IN der Wohnung ?

Hype hat geschrieben:Der Powerinsertor würde dann aber ca. erst 20m kurz vorm Tuner angeschlossen werden.

Der Abstand vom Power-Inserter zum Tuner ist nicht wichtig, viel mehr der Abstand zum Multischalter der von diesem mit Strom versorgt werden muss .... je nach Kabel verliert man schon viel "Energie" auf dem Kabel (vor allem bei CSS-Kabeln, also Stahl-Kupfer Kabeln).

Hype hat geschrieben:Dann noch eine Frage :) Die normalen F-Stecker Verbinder, die also 2 F-Stecker miteinander verbinden, lösen diese Verluste oder Störungen aus? Falls ich mich evtl. entscheide 2 neue Kabel von der Antenne zu legen und die in der Wohnung mit den bisherigen Kabel verbinde.

Wenn diese F-Verbinder richtig installiert sind mit guten Steckern dran dann machen die normal nichts aus ....
Ich würde aber hier vorschlagen 2 neue Kabel zu verlegen, dabei wäre auch gleich die Chance gegeben ein 3. für die Stromversorgung vom Schalter (Jultec JPS-Netzteil ?) mit zu verlegen.

Hype hat geschrieben:Habe nochmal 3 Fotos angefügt, welche Varianten ich machen könnte. Welche würdet ihr am besten finden und warum? die 2x 16 könnte man natürlich auch noch nutzen bei 2 Kabel. Aber da frage ich mich ob ich nicht sofort 1x32 verwenden soll und mit entsprechender Dose durchschleife.

Das ist ihre Entscheidung wie sie das umsetzen und vor allem womit, erklärt wurde ihnen hier jetzt alles. Vor allem was Vor-/Nachteile bei den Schaltern sind.


Hier noch Beiträge mit Gehäuse für die Außenmontage:
Welche Durchgangsdosen
Frage zur gewählten Hardware / Erdung
.. und diese Beiträge erklären dann noch viel mehr zur ganzen Technik.

Das ist ja erstmal reichlich Lesestoff, Danke werde ich mir ansehen die Links.

Meinte natürlich das IP Gehäuse für außen, wenn ich mich für die Aussenmontage entscheide.
Wenn ich natürlich Aussen installiere ist es wieder blöd mit dem Strom, da ich dann locker 15m Kabel habe vom PowerInsertor oder Jultec Netzteil.


So habe mich entschieden, der Multischalter kommt dann in die Wohnung und werde mir einen Jultec nehmen. Habe keine Lust auf Bastellei etc. Wenn die zuverlässiger sind ist es das was ich suche.

Welche Wideband LNBs sollte man dann am besten für den Jultec nehmen? Wideband denke ich brauche ich ja für die 2 Satelliten. Aber ich kenne nur die Inverto oder DurLine Wideband. Kann man diese bedenkenlos nehmen oder lieber was anderes? Ich würde ja eher zu Durline tendieren, da ich gelesen habe das die weniger Strom ziehen.

Und noch etwas, sollte ich ein JPS0501-16TN mit 1 Ausgang oder ein JPS0502-8TN mit 2 Ausgängen nehmen.
Vorteil beim 16er sehe ich dasd ich die Freuenzen evtl. besser frei belegen kann wenn ich z.b. mal 12 an einen Strang brauche (Grund dafür fällt mir grad nicht ein, 4K Solo braucht ja nur 8).
Vorteil beim 8er wäre das ich getrennte Kabel verwenden kann.

Würde die Durschleifung beim 16er zum 2. Receiver Verluste oder Probleme evtl. mitbringen die ich mit dem 2x8er durch die fehlende Durchschleifdose nicht habe?

Ist es richtig das die Jultec Geräte direkt mit Wideband LNBs funktionieren oder müssen diese entsprechend programmiert werden?

Hype hat geschrieben:Das ist ja erstmal reichlich Lesestoff, Danke werde ich mir ansehen die Links.

Hallo zurück

Hype hat geschrieben:So habe mich entschieden, der Multischalter kommt dann in die Wohnung und werde mir einen Jultec nehmen. Habe keine Lust auf Bastellei etc. Wenn die zuverlässiger sind ist es das was ich suche.

Das ist die beste Entscheidung, zu 100% ! Qualitativ die beste Wahl und in der "Funktion" die wohl akt. besten Geräte für die Breitband-LNB-Versorgung.

Hype hat geschrieben:Welche Wideband LNBs sollte man dann am besten für den Jultec nehmen?

Hype hat geschrieben:Aber ich kenne nur die Inverto oder DurLine Wideband. Kann man diese bedenkenlos nehmen oder lieber was anderes? Ich würde ja eher zu Durline tendieren, da ich gelesen habe das die weniger Strom ziehen.

Die Dur-Line, die benötigen am wenigsten Strom (Beitrag dazu auch hier im Forum zu finden => Dur-Line Breitband-LNB +Ultra WB2 oder Intervo Breitband-LNB? ).

Hype hat geschrieben:Wideband denke ich brauche ich ja für die 2 Satelliten.

Ohne 2 Breitband-LNBs geht kein 2-Satelliten-Empfang bei diesen Multischaltern mit nur 4 Sat-ZF-Eingängen
Einkabelumsetzer in a²CSS-Technologie

Hype hat geschrieben:Und noch etwas, sollte ich ein JPS0501-16TN mit 1 Ausgang oder ein JPS0502-8TN mit 2 Ausgängen nehmen.
Vorteil beim 16er sehe ich dasd ich die Freuenzen evtl. besser frei belegen kann wenn ich z.b. mal 12 an einen Strang brauche (Grund dafür fällt mir grad nicht ein, 4K Solo braucht ja nur 8).
Vorteil beim 8er wäre das ich getrennte Kabel verwenden kann.

Ganz klar immer Kombischalter mit mehrere Ausgängen ... erklärt unter JESS-SAT-Verteilung, lieber 1x16 oder 2x8?
Dann hat man auch 2 Ausgänge die getrennt voneinander sind (Betriebssicherheit) und spart sich den Verteiler (wenn auf oder mehr Stränge aufgesplittet werden soll) der auch nur wieder Signalstärke weg nehmen würde (wenn es mal darauf ankommt bei diesen doch hohen Ausgangspegeln).

Hype hat geschrieben:Würde die Durschleifung beim 16er zum 2. Receiver Verluste oder Probleme evtl. mitbringen die ich mit dem 2x8er durch die fehlende Durchschleifdose nicht habe?

Sie meinen die Durchgangsdose die dann gesetzt werden müsste ? Die technischen Daten dieser Dose sagt aus das sie 2db Durchgangsdämpfung (Ein- auf Ausgang zur nächsten Dose) hat, das ist "gar nichts".

Hype hat geschrieben:Ist es richtig das die Jultec Geräte direkt mit Wideband LNBs funktionieren oder müssen diese entsprechend programmiert werden?

In allen verlinkten Beiträgen hier so beschrieben, auch zu finden in der Beschreibung unter Einkabelumsetzer in a²CSS-Technologie.

Super Danke für die zahlreichen Antworten.

Wenn ich dann noch die Enddosen setze bei den beiden Geräten kann ich dann einfach die o. a. nehmen die mit -14db und einen Endwiderstand. Würde die Dose dann für den 2. Anschluss auch klappen wenn ich dort Legacy statt Unicable nehme? Habe gelesen das die Jultec Geräte automatisch auf Unicable oder Legacy umschalten je nach angeschlossenem Gerät.
Kabellängen sind da 10 bis 15m zum MS und ca 10 bis bis 15m vom MS zu den Dosen, da muss ich doch auch ca 3 bis 4db für die Kabel abrechnen oder muss ich das Kabel von den LNBs auch rechnen ? Dann hätte ich 93-4=89. Also muss die Dose mindestens 10db haben, richtig? Was ist nun besser? Richtung 79 oder 47 oder ist es egal, Hauptsache im Bereich?

Ist es es sinnvoll vor dem Multischalter zu den LNBs ein Blitzschutz vor zusetzen? Welche Funktion hat dieser eigentlich wenn ich es ohne den Überspannungsschutz nehme? Wie funktioniert das ganze? Kann dann ab dem Multischalter definitv nichts mehr passieren?

Was kann man für Gehäuse dafür nehmen um den Multischalter mit den Kabel sauber unterzubringen, brauch ich eigentlich eine Lüftung oder kann ich einfach ein Industriegehäuse aus Plastik nehmen? DAs Netzteil befindet sich ja nicht im Schrank da ich dort kein Anschluss habe, das würde ich ja über ca. 8M Koax Kabel zuführen.

Jetzt habe ich gerade mal in den Einstellungen meiner 4K Solo geschaut und finde den Jultec JPS502-8 gar nicht in der Tunerkonfiguration. Wss muss man da denn einstellen oder muss ich tatsächlich die unicable.xml anfassen? Gäbe es dafür eine Anleitung?

Jetzt habe ich gerade mal in den Einstellungen meiner 4K Solo geschaut und finde den Jultec JPS502-8 gar nicht in der Tunerkonfiguration.

Da es zig JULTECs mit 8 Ableitungen gibt, wird schlicht nicht jeder einzelne aufgeführt sondern generisch "a2CSS 2Sat 8UBs" benannt. Diese Konfig passt für alle JULTEC mit 8UBs und zwei Satelliten.

Wss muss man da denn einstellen oder muss ich tatsächlich die unicable.xml anfassen? Gäbe es dafür eine Anleitung?

Ja. Siehe VU+-Wiki

Da der Jultec da nicht explizit aufgeführt ist, nachfolgend die Einstellungen für Tuner A/LNB1:

Tuner A:
Einrichtung: Erweitert
Satellit: Astra 19,2E
LNB: LNB1
Priorität: Auto
LOF: Unicable
Unicable Einrichtung: Unicable Matrix
Hersteller: Jultec
Typ: a2CSS 2Sat 8UBs
Frequenz 1375 MHz
Kanal: SCR 0
Verbunden: Nein

Die Werte der anderen Tuner sind entsprechend auszufüllen

Gruß
Werner

Hype hat geschrieben:Super Danke für die zahlreichen Antworten.

Welche davon haben sie jetzt überhaupt gelesen ? Es kommt mir hier so vor das wir uns immer mehr im Kreis drehen und das was hier erklärt steht, bzw. auch in verlinkten Beiträgen steht, immer wieder erneut angefragt wird !

Hype hat geschrieben:Jetzt habe ich gerade mal in den Einstellungen meiner 4K Solo geschaut und finde den Jultec JPS502-8 gar nicht in der Tunerkonfiguration. Wss muss man da denn einstellen oder muss ich tatsächlich die unicable.xml anfassen? Gäbe es dafür eine Anleitung?

Der Beitrag Kathrein Satanlage planen ist hier jetzt 3-4 Mal schon verlinkt, in diesem wird diese Frage dann mind. 2 Mal erklärt .....

Hype hat geschrieben:Würde die Dose dann für den 2. Anschluss auch klappen wenn ich dort Legacy statt Unicable nehme? Habe gelesen das die Jultec Geräte automatisch auf Unicable oder Legacy umschalten je nach angeschlossenem Gerät.

In 4 oben verlinkten Beiträgen erklärt, aber auch im Beitrag unter z.B. Inverto Breitband-LNB SP-IDLP-WDB01-OOPRO-OPP (Wideband / Whole Band - für z.B. Jultec a²'CSS Technologie)

techno-com hat geschrieben:........
WICHTIG/HINWEIS: Bei der Breitband-LNB Zuführung ist nur Einkabel-Betrieb / CSS (Geräte der Jultec JPS- und JRS-Serie) möglich, kein Legacy-Modus (bei Geräte der JPS-/JRS-Serie mit extra Legacy-Ausgängen - "+4T Varianten" - sind dann NUR die Einkabelausgänge nutzbar) ! Ebenso steht die Jultec Legacy-/CSS-Kombifunktion dann nicht zur Verfügung.

Und das ganz davon abgesehen das die Legacy-/CSS-Kombifunktion niemals an nur einem Strang gemeinsam funktionieren würde !

Hype hat geschrieben:Kabellängen sind da 10 bis 15m zum MS und ca 10 bis bis 15m vom MS zu den Dosen, da muss ich doch auch ca 3 bis 4db für die Kabel abrechnen oder muss ich das Kabel von den LNBs auch rechnen ?

Hype hat geschrieben:Wenn ich dann noch die Enddosen setze bei den beiden Geräten kann ich dann einfach die o. a. nehmen die mit -14db und einen Endwiderstand.

Alles vor dem Multischalter zählt natürlich nicht, erst nach/ab dem Multischalter gilt die AGC und der Ausgangspegel wird ja erst dort am Ausgang dann gemessen.

Hype hat geschrieben:Dann hätte ich 93-4=89. Also muss die Dose mindestens 10db haben, richtig?

Wenn ich 89dbµV habe und dann eine Antennendose mit 10db Auskoppeldämpfung nehmen habe ich 79dbµV und wäre damit weiterhin ausserhalb des DIN-Pegelbereichs .... von daher dort eine 14 bzw. sogar 18db Dose nehmen (JAD314/JAD318) und diese dann mit einem BK-Endwiderstand DC-entkoppelt abschließen um daraus eine Enddose zu machen.

Hype hat geschrieben:Was ist nun besser? Richtung 79 oder 47 oder ist es egal, Hauptsache im Bereich?

Der DIN-Pegelbereich sagt nichts von 79dbµV aus, dieser ist 47-77dbµV (3-Träger Messung und daher weniger relevant für teilnehmergesteuerte Einkabelsysteme, daher nur als Ansatzpunkt zu verstehen).
Da der DIN-Pegelbereich 47-77dbµV lautet ist es egal ob 47, 57, 67 oder 77dbµV ... vielmehr ist die Signalqualität viel wichtiger, und diese erhält man durch gute Komponenten, gute Verarbeitung und vor allem über eine gute Antenne die gut ausgerichtet ist.

Hype hat geschrieben:Ist es es sinnvoll vor dem Multischalter zu den LNBs ein Blitzschutz vor zusetzen? Welche Funktion hat dieser eigentlich wenn ich es ohne den Überspannungsschutz nehme? Wie funktioniert das ganze? Kann dann ab dem Multischalter definitv nichts mehr passieren?

Siehe meine Fussnote und im Erdungs-Thread !
Erdung Satellitenanlage / Antennenmast + Potentialausgleich
Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich
Mehr auch über die Boardsuche dazu => KLICK

Vielen Dank, die meisten Links habe ich nach meinen Fragen durchsucht gehabt, aber aufgrund der Menge nicht komplett gelesen, werde ich dann nachholen.

Ich habe nun Ihre Links wegen den Blitzschutz angeschaut. Hab ich es richtig verstanden das für den Schutz zwingend der HES Anschluss erforderlich ist? Auch für den Potentialausgleich am Multischalter? Das Kabel vom MS zum Mast wird ja ohne Erdung zum HES nicht viel bringen oder? Denn da komme ich nicht dran es ist eine Mietwohnung.


Danke für sie Super Erklärung Wirus.

Hype hat geschrieben:Vielen Dank,...

Hype hat geschrieben:... die meisten Links habe ich nach meinen Fragen durchsucht gehabt, aber aufgrund der Menge nicht komplett gelesen, werde ich dann nachholen.

So dreht man sich dann mit vielen Fragen dauerhaft im Kreis und fängt unten wieder an wo man oben im Beitrag schon war

Hype hat geschrieben:Ich habe nun Ihre Links wegen den Blitzschutz angeschaut. Hab ich es richtig verstanden das für den Schutz zwingend der HES Anschluss erforderlich ist? Auch für den Potentialausgleich am Multischalter?

Ganz genau erklärt unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich und in fast allen verlinkten Beiträgen noch einmal, dort tlw. sogar mit genauen Bildern von der Planung dazu.

Hype hat geschrieben:Das Kabel vom MS zum Mast wird ja ohne Erdung zum HES nicht viel bringen oder? Denn da komme ich nicht dran es ist eine Mietwohnung.

Wenn man ihnen erlaubt eine Sat-Antenne zu verbauen dann müssen sie auch Zugang zu den Punkten haben die dafür benötigt werden. Alles andere ist eine Sache für das qualifizierte Blitzschutz-Fachpersonal, siehe meine Fussnote die jedem Beitrag anhängt.
