Unicable Umsetzer DUR-Line VDU583-NT (erweiterbar bis auf mehrere 100 Teilnehmer / Made in Germany)
DUR-LINE VDU583-NT Unicable Kaskade mit mit dem neuesten ENTROPIC - Chip, für höchste Zuverlässigkeit. Die zusätzliche AGC-Steuerung garantiert an allen Ausgängen die gleichen Ausgangspegel.
Ein Demovideo für den Aufbau/die Einstellungen finden sie auch unter http://www.durasat.de/video/vdu983nt.html !
"MADE IN GERMANY" / TESTSIEGER / entwickelt von "Deutschlands TOP-Entwicklern" !
Für 8 Wohneinheiten je 3 Dosen = 24 Dosen
Erweiterbar bis auf mehrere hundert Teilnehmer !
Die Vorteile dieses Unicable- Systems:
- Jeder Teilnehmer empfängt das komplette Programmangebot eines Satelliten (z.B. Astra 19.2 Grad Ost / beim VDU983 kann man sogar 2 Satelliten einspeisen !)
- Bis zu 3 Anschlüsse / Teilnehmer (beim VDU586 auch bis zu 6) je Wohnung (es werden dann "unicable-taugliche" Receiver benötigt)
- Die alte Reihenschaltung der Dosen kann weiter benutzt werden
- Wahlweise kann statt 3 "unicable-tauglichen" Receivern auch 1 normaler "nicht-unicable-tauglicher" Receiver am Ausgang des Multischalters genutzt werden (Multischalter- Modus)
Testsieger "Digitalfernsehen" von 5/09
Dieses System ist auch lieferbar als:

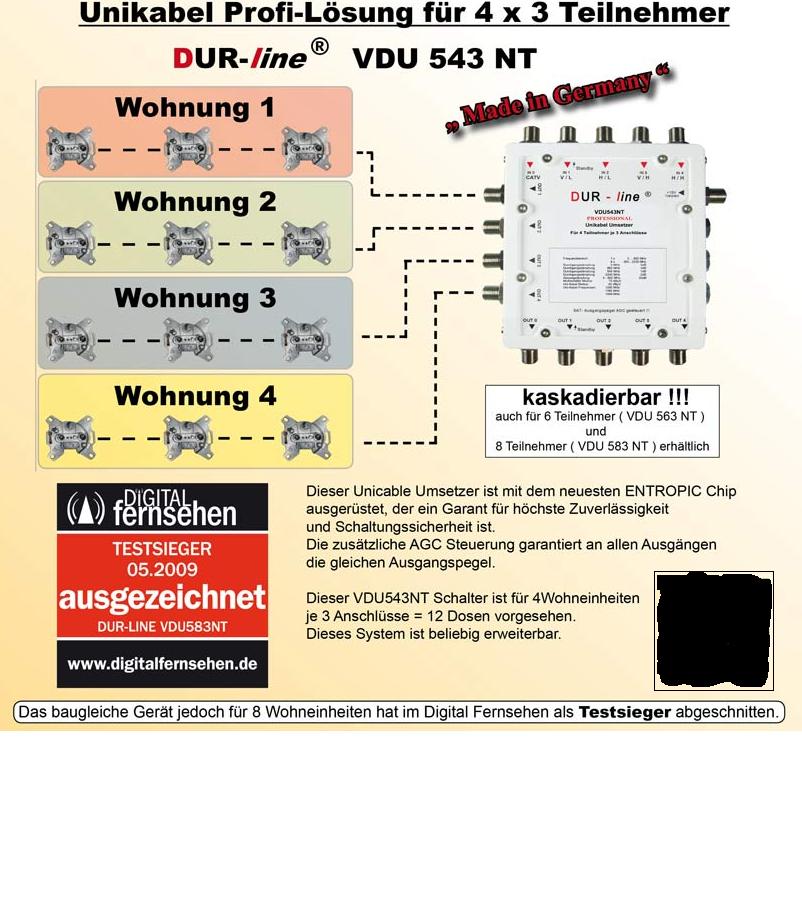

VDU543 - ein Satellit auf 4 Ausgänge zu je 3 möglichen Receivern = 12 Endgeräte (jederzeit erweiterbar durch Kaskadierung)
VDU563 - ein Satellit auf 6 Ausgänge zu je 3 möglichen Receivern = 18 Endgeräte (jederzeit erweiterbar durch Kaskadierung)
VDU586 - ein Satellit auf 8 Ausgänge zu je 6 möglichen Receivern = 48 Endgeräte (jederzeit erweiterbar durch Kaskadierung)
VDU983 - zwei Satelliten auf 8 Ausgänge zu je 3 möglichen Receivern = 24 Endgeräte (jederzeit erweiterbar durch Kaskadierung)
Sie finden alle diese Schalter in all ihren Ausführungen bei uns im Online-Shop, dort unter "Unicable-Großanlagen"
Kompatible Receiver sind z.B.: INVERTO Scena 3 + Scena 5 + IDL 7000m Twin, KATHREIN UFS 710 + UFS 733 + UFS 910 + UFS 912 + UFS 821 + UFS 822 + UFS 922 (+ andere), OCTAGON SF 718 + SF 818 + SF 908 + SF 918 "Difference" + SF 1008 "Intelligence" + SF 1018 "Alliance", TechnoTrend S835 + S845 (HDTV-Receiver tauglich für HD+), SMART MX-04L + MX-04 Plus (+andere) und Geräte von z.B. VANTAGE (z.B. 200er Serie, HD 1000S, HD 6000S, HD 7100S, HD 8000S) und HUMAX (z.B. ICord) und LEMON und TECHNISAT (z.B. DigiCorder S2 + S2 Plus + LCD-TV-Geräte mit integriertem Sat-Tuner der HD-Vision Serie) und DCT-Delta und TechnoTrend und AZbox Elite + AZbox Premium + AZbox Premium Plus ... weitere werden folgen.
Jetzt sind auch PC-Karten für Unicable erhältlich, z.B. Digital-Devices die als Single- oder Twin-Tuner geliefert werden kann (haben wir jetzt auch hier im Shop bei uns !)
Unicable Multischalter DUR-Line VDU583-NT für Großanlagen
- techno-com
- Site Admin
- Beiträge: 22274
- Registriert: 17. November 2005 09:32
- Wohnort: 74076 Heilbronn
- Hat sich bedankt: 500 Mal
- Danksagung erhalten: 568 Mal
- Kontaktdaten:
Unicable Multischalter DUR-Line VDU583-NT für Großanlagen
- Dateianhänge
-
- Unicable Umsetzer DUR-Line VDU583-NT
- unicablemultischalterdur_vdu583-nt.jpg (19.12 KiB) 4874 mal betrachtet
-
- Montagebeispiel für 48 Wohneinheiten x 3 = 144 Dosen
- UnicableMultischalterDUR_VDU583NT_BSP.jpg (258.29 KiB) 4874 mal betrachtet
-
- Aktueller Test 5/09
TESTSIEGER - testurteil-dur-line-vdu583ntmedium.jpg (85.54 KiB) 4865 mal betrachtet
- Aktueller Test 5/09
-
- DUR-LINE VDU-Unicable-Systeme
- DurLineVDU.jpg (111.71 KiB) 4179 mal betrachtet
Zuletzt geändert von techno-com am 9. März 2010 08:02, insgesamt 21-mal geändert.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......
Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.
Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).
Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.
Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......
Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.
Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).
Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.
Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
- techno-com
- Site Admin
- Beiträge: 22274
- Registriert: 17. November 2005 09:32
- Wohnort: 74076 Heilbronn
- Hat sich bedankt: 500 Mal
- Danksagung erhalten: 568 Mal
- Kontaktdaten:
DUR-LINE MSPVS 500A 5-fach Kaskadenvorverstärker 25-30dB
Kaskadenstartverstärker für große Verteilnetze oder Netze mit extrem langen Ableitungen (oder für Kaskadenverteilung bei Unicable-Multischaltern).
"MADE in GERMANY" entwickelt von Deutschlands TOP-Entwicklern !
Durch die einzigartige AGC-Steuerung sind die Ausgangspegel an den Kaskadenausgängen, z.B. vom 1. bis zum 48. Ausgang, nahezu identisch.
Technische Daten:
Eingänge: 5
Ausgänge: 5
Abzweige: 0
Stammleitung 5...65 MHz : -5 dB
Stammleitung 87...862 MHz: +25...+30 dB
Max. Ausgangspegel @60 dB IMA: 117 dBµV
Max. Ausgangspegel @60 dB CTB/CSO: 108 dBµV
Stammleitung 950...2200 MHz: +25...+30 dB
Max. Ausgangspegel @35 dB IMA: 116 dBµV
"MADE in GERMANY" entwickelt von Deutschlands TOP-Entwicklern !
Durch die einzigartige AGC-Steuerung sind die Ausgangspegel an den Kaskadenausgängen, z.B. vom 1. bis zum 48. Ausgang, nahezu identisch.
Technische Daten:
Eingänge: 5
Ausgänge: 5
Abzweige: 0
Stammleitung 5...65 MHz : -5 dB
Stammleitung 87...862 MHz: +25...+30 dB
Max. Ausgangspegel @60 dB IMA: 117 dBµV
Max. Ausgangspegel @60 dB CTB/CSO: 108 dBµV
Stammleitung 950...2200 MHz: +25...+30 dB
Max. Ausgangspegel @35 dB IMA: 116 dBµV
- Dateianhänge
-
- Hersteller: DUR
Marke: MSPVS 500A - verstaerker_dur500a.jpg (25.14 KiB) 4873 mal betrachtet
- Hersteller: DUR
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......
Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.
Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).
Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.
Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......
Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.
Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).
Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.
Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
- techno-com
- Site Admin
- Beiträge: 22274
- Registriert: 17. November 2005 09:32
- Wohnort: 74076 Heilbronn
- Hat sich bedankt: 500 Mal
- Danksagung erhalten: 568 Mal
- Kontaktdaten:
Dur-Line VDU 546NT+ Unicable-Multischalter

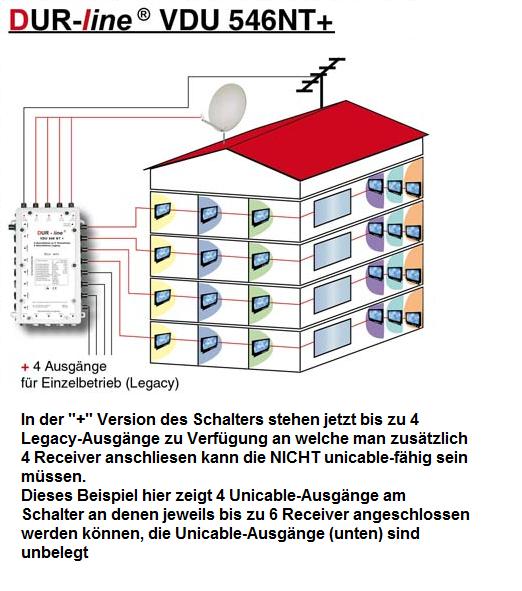

Beispiel Anlagenaufbau mit dem Dur-Line VDU 546NT+
