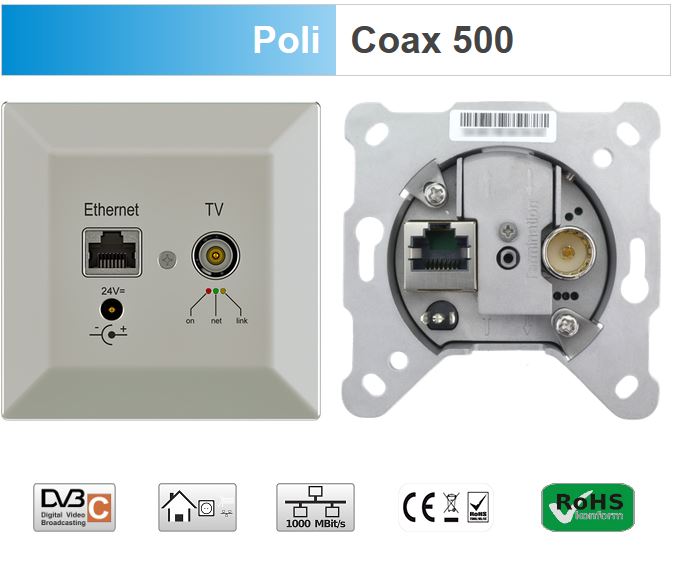

Vorankündigung: Digital-Devices Poli Coax 500
Edit 20.03.18 - Systeme sind jetzt lieferbar / Shoplink

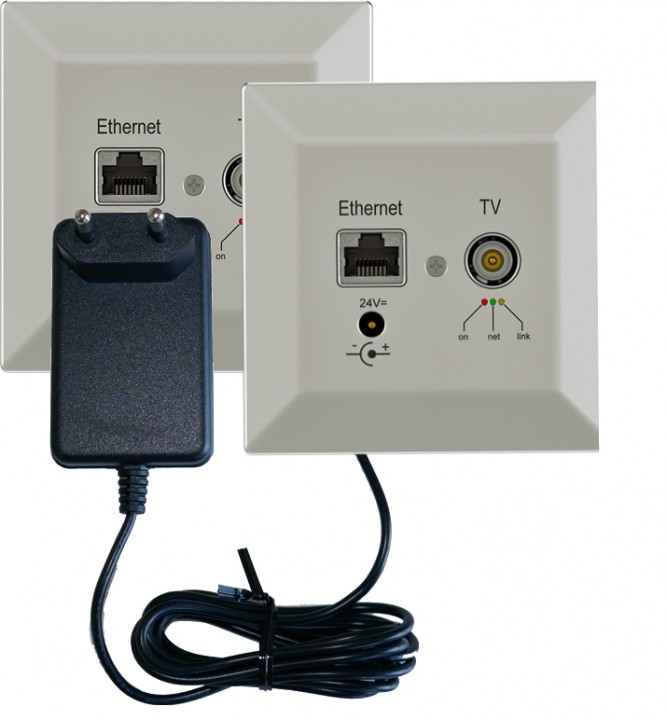

Die neue Powerline Unterputz-Dose von Digital Devices
Mit der Powerline Unterputz-Dose Poli Coax 500 können Sie Ihre vorhandene DVB-C Verkabelung zur Netzwerkverteilung ausbauen. Durch viele Bedingungen ist ein Verlegen von Netzwerkleitungen nicht möglich oder nur schwer zu realisieren. WiFi Verbindungen erfordern oft Stockwerkübergreifend den Einsatz von Repeatern, um einen stabilen Betrieb mit genügend Datenraten zu ermöglichen, aber auch dann ist die Bandbreite oft nicht von allen WLAN Adaptern voll nutzbar. Die vorhandenen DVB-C Dosen werden an beliebigen Stelle in Ihre DVB-C Verkabelung durch die Poli Coax Dosen ersetzt. Das Netzwerksignal kann zum Beispiel von einem Router oder einem Streaming Server an der ersten Dose eingespeist werden und ermöglicht so die Verteilung auf die anderen Dosen. Die an den Dosen angeschlossenen Netzwerk Geräte können untereinander kommunizieren, so ist auch die Verteilung von Internet und Datenaustausch jederzeit möglich. Die Auskopplung des TV Signals erfolgt über die Koax Buchse, die der Netzwerkdaten erfolgt über die RJ45 Buchse. Eine Vernetzung der einzelnen Dosen findet automatisch statt. Die erste Dose kann bis zu 5 weitere Dosen mit Strom versorgen und / oder sich aus dem Receiver versorgen (muss Fernspeisung ermöglichen).

Hier schon mal ein paar Eckdaten:
• DVB-C Einzeldose für Reihenverteilung
• Frequenzbereich: 2 – 88 MHz
• Netzwerkstandard: IEEE 1901 und HomePlug AV
• Hardware Verschlüsselung: AES 128-bit
• Quality of Service: VLAN/TOS/Packet Classifier/ Nahezu fehlerfreie Übertragung für IPTV
• Datenrate: Brutto 500 Mbps Netto 250 Mbps
• Fernwartung: TR-069 Remote Management (optional)
• Durchgangsdämpfung: 108…860 MHz: -2 dB
• Anschlüsse: Koax in | Koax out / Termination | RJ-45 Buchse (GBit) | IEC TV Buchse
• Stromanschluss für Fernspeisung: 24V / 1A (reicht für 5 hintereinander geschaltete Unterputzdosen)
• Leistungsaufnahme: Datenrate 1 MBit: 1,7W | Datenrate 250 Mbit: 2,5W

Empfohlene Anwendung: Heimanwender, kleine Firmennetzwerke

Voraussichtlich erhältlich ab Ende März 2018.
Die Highlights

Internet und Kabelfernsehen über Koaxkabel
4K/Ultra-HD Empfang
Brutto Datenrate 500 Mbit, netto Datenrate bis zu 250 MBit
Gigabit Ethernet
geringe Leistungsaufnahme
- 1,7W (kleine Datenmenge)
- 2,5W (große Datenmenge)
Einbau in Einzel und Mehrfachdosen
Green IT

Geeignet nur für DVB-C Verkabelung
Nicht geeignet für Satellitenverkabelungen DVB-S/S2.

ArtNr.: 600700
EAN: 4260217681041
PoliCoax Multi-Master Firmware Jede Unterputzdose kann mit jeder anderen Unterputzdose Daten austauschen.
Alle angeschlossenen Geräte können untereinander Daten austauschen

Empfohlene Anwendung: Heimanwender, kleine Firmennetzwerke
Verfügbare Schalterprogramme finden Sie unten im Beitrag

Das Digital Devices System

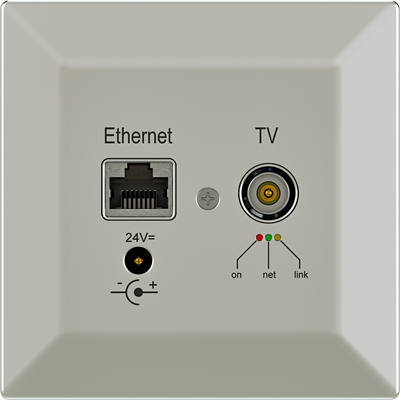

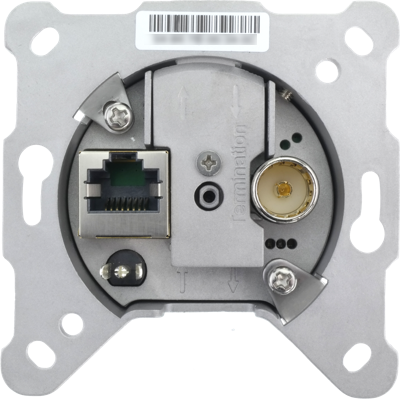

Die UP Dose ist eine C-Durchgangsdose mit integrierter GBit LAN-Schnittstelle. DSL / Ethernetdaten können über den GBit Ethernet Anschluss genutzt werden. Die Koax Buchse stellt ein Breitband Kabelsignal (108 bis 860 MHz) zur Verfügung und kann mit einem handelsüblichen Receiver genutzt werden. Die Auskopplung des TV Signals erfolgt über die Koax Buchse, die der Netzwerkdaten erfolgt über die RJ45 Buchse.

Eine Vernetzung der einzelnen UP Dosen findet automatisch statt. Die erste UP Dose kann bis zu 5 weitere UP Dosen versorgen und / oder sich aus dem Receiver versorgen ( muss Fernspeisung ermöglichen ).

Technische Daten
DVB-C Einzeldose für Reihenverteilung
Frequenzbereich: 2 – 88 MHz
Netzwerkstandard: IEEE 1901 und HomePlug AV
Hardware Verschlüsselung: AES 128-bit
Quality of Service: VLAN/TOS/Packet Classifier/ Nahezu fehlerfreie Übertragung für IPTV
Datenrate: Brutto 500 Mbps / Netto 250 Mbps
Fernwartung: TR-069 Remote Management (optional)
Durchgangsdämpfung: 108…860 MHz: -2 dB
Anschlüsse: Koax in / Koax out / Termination / RJ-45 Buchse ( GBit) / IEC TV Buchse
Stromanschluss für Fernspeisung: 24V / 1A (reicht für 5 hintereinander geschaltete Unterputzdosen)
Leistungsaufnahme: Datenrate 1 MBit: 1,7W / Datenrate 250 Mbit: 2,5W

Verfügbare Schalterprogramme Standard-Blende für Einzeldose

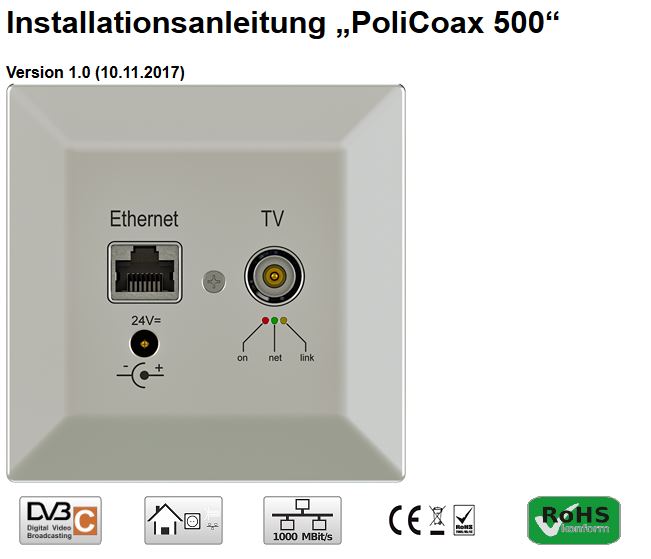

Installationsanleitung „PoliCoax 500“
Version 1.0 (10.11.2017) Bitte lesen Sie diese Anleitung sorgfältig, Sie hilft Ihnen beim Einbau und der Inbetriebnahme Ihres Digital Devices-Produktes.

Besuchen Sie unsere Webseite http://www.digitaldevices.de, um sich aktualisierte Fassungen dieser Anleitung sowie aktualisierte Treiber herunterzuladen. Kontaktmöglichkeiten finden Sie am Ende dieser Anleitung.

Hinweis: Technische Änderungen sowie Änderungen in Form, Farbe und Gewicht bleiben vorbehalten

Sicherheits- und Gefahrenhinweise
Einleitung, Sicherheits- und Gefahrenhinweise
Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, um beim Einsatz Schäden an Personen oder dem Produkt zu vermeiden.
Geben Sie die Anleitungen an Personen weiter, die einen Ein- Um- oder Ausbau durchführen (auch bei Weiterverkauf).
- Die Installation und Reparaturen am Gerät sind ausschließlich von geschultem Fachpersonal unter Beachtung geltender Richtlinien durchzuführen. Bei nicht fachgerechter Installation und Inbetriebnahme wird keine Haftung übernommen.
- Verwenden Sie zur Stromversorgung nur das mitgelieferte Steckernetzteil
- Verwenden Sie nur Bauteile und Kabel im einwandfreien Originalzustand. Defekte Geräte und Kabel sind zu ersetzen.

Haftungsausschluß
Die folgenden Punkte führen zum Verlust von Haftungs- sowie Gewährleistungs- und Garantieansprüchen
- Die Verwendung defekter, modifizierter oder mit Flüssigkeit in Berührung gekommener Teile und Kabel
- Die Nichtbeachtung der Sicherheitshinweise oder der Einbau durch nicht qualifizierte Personen
- Die Verwendung nicht zugelassener Ersatzteile

Produkteigenschaften
Die Highlights
Die Policoax ist eine DVB-C Durchgangsdose mit integrierter GBit LAN-Schnittstelle.
Sie kann gleichzeitig ein Breitband-Kabelsignal (108 bis 860 MHz) und ein Ethernet-Netzwerk (RJ45-Buchse) zur Verfügung stellen.
Die Vernetzung der UP-Dosen erfolgt automatisch, das Signal wird AES-verschlüsselt übertragen.
Die Stromspeisung versorgt bis zu fünf weitere Dosen.
- Internet und Kabelfernsehen über Koaxkabel
- 4K/Ultra-HD Empfang
- Brutto Datenrate 500 Mbit, netto Datenrate bis zu 250 MBit
- Gigabit Ethernet
- geringe Leistungsaufnahme
- 1,7W (kleine Datenmenge)
- 2,5W (große Datenmenge)
- Einbau in Einzel und Mehrfachdosen
- Green IT

Hinweis: Nur für DVB-C Verkabelung geeignet, kann nicht in Satellitenverkabelungen eingesetzt werden.

Technische Daten Poli-Coax
Identifikation
ArtNr.: 600700 EAN: 4260217681041 - PoliCoax Multi-Master Firmware
ArtNr.: 600702 EAN: 4260217681331 - PoliCoax Master-only Firmware
ArtNr.: 600703 EAN: 4260217681348 - PoliCoax Slave-only Firmware

Kategorie
DVB-C Einzeldose für Reihenverteilung

Frequenzbereich Powerline
2 – 68 MHz

Netzwerkstandard
IEEE 1901 and HomePlug AV

Hardware Verschlüsselung**
AES 128-bit

Quality of Service
VLAN/TOS/Packet Classifier/ Nahezu fehlerfreie Übertragung für IPTV

Datenrate
Brutto 500 Mbps

Fernwartung
TR-069 Remote Management (optional)

Anschlüsse
Koax in
Koax out / Termination
RJ-45 Buchse ( GBit)
IEC TV Buchse

Stromversorgung
Stromanschluß 24V / 1A
(versorgt bis zu fünf weitere hintereinander geschaltete Unterputzdosen)
Hinweis: Die Spannungsversorgung wird nur bei Einsatz der Powerline-Verbindungen benötigt

Leistungsaufnahme
Datenrate 1 MBit: 1,7W
Datenrate 250 Mbit: 2,5W
Thermische Abschaltung bei 75 Grad. Unter 65 Grad beginnt das Produkt wieder zu arbeiten

Durchgangsdämpfung
108-540 MHz: ca. -2 dB
540-860 MHz: ca. -4 dB

Auskoppeldämpfung
108-860 MHz: ca.- 18 dB

Betriebsvoraussetzungen:
Signalstärke
- Minimal 78dbµV am Eingang jeder Policoax (bei 18db Auskoppeldämpfung)
- Empfohlen wird, in die erste Policoax mindestens 95 dbµV einzuspeisen

Umgebungstemperatur
Maximal 35 Grad Celsius

Einsatzmöglichkeiten
Multi-Master und Master-Slave

Die Policoax kann in zwei unterschiedlichen Einbauschemata betrieben werden
- Multi-Master-Umgebung
- Master-Slave-Umgebung

Multi-Master-Umgebung
Alle angeschlossenen Unterputzdosen bzw. Geräte können untereinander Daten austauschen oder Dienste wie einen Internetzugang bereitstellen.
Empfohlene Anwendung:Heimanwender, kleine Firmennetzwerke
Benötigt: Multi-Master (ArtNr.: 600700)

Master-Slave-Umgebung
Ein Master, mehrere Slaves
Ein am Master angeschlossenes Gerät stellt zentrale Dienste (z.B. Internetzugang) bereit, die an allen Slaves bereitstehen.
Für diese Konfiguration wird eine Dose „Master only“ benötigt, dazu weitere Dosen „Slave only“.
Empfohlene Anwendung: Hotels, Kurbetriebe, Hospitality
Benötigt: Master (ArtNr.: 600702), Slaves in gewünschter Anzahl (ArtNr.: 600703).

Einbauschemata

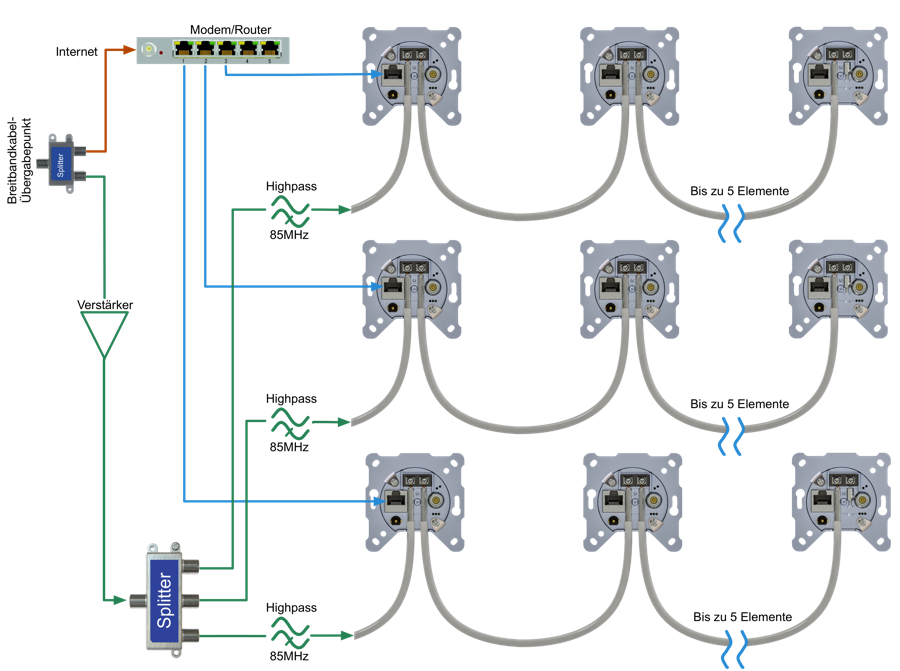

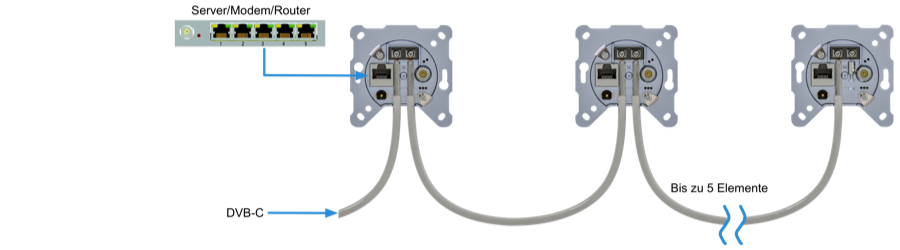

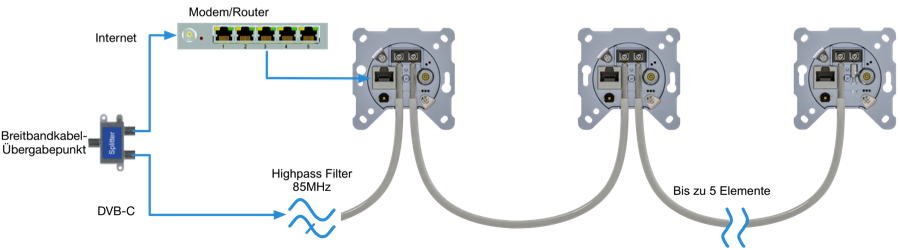

Einbauschema ohne Rückkanal und DSL kombiniert Einbauschema DVB-C mit Daten-Rückkanal Einbauschema mit Rückkanal und Distribution-Amplifier (für parallele Segmente bei großen Installationen) Inbetriebnahme

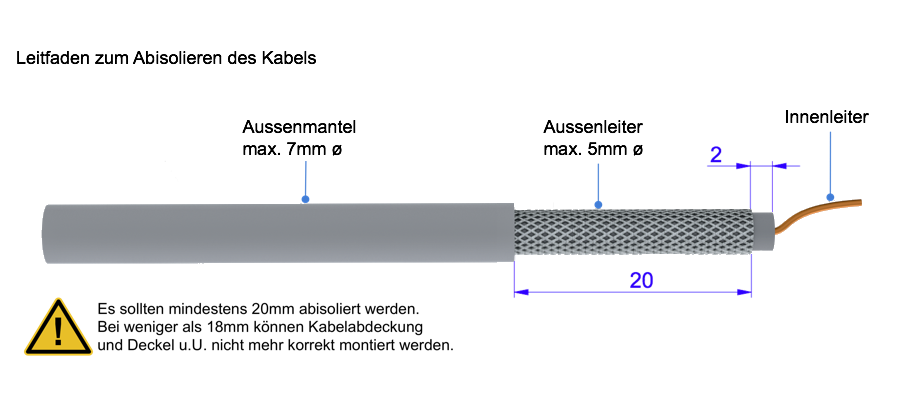

Kabel konfektionieren
Isolieren Sie das Kabel nach den folgenden Vorgaben ab Montage der Antennendosen

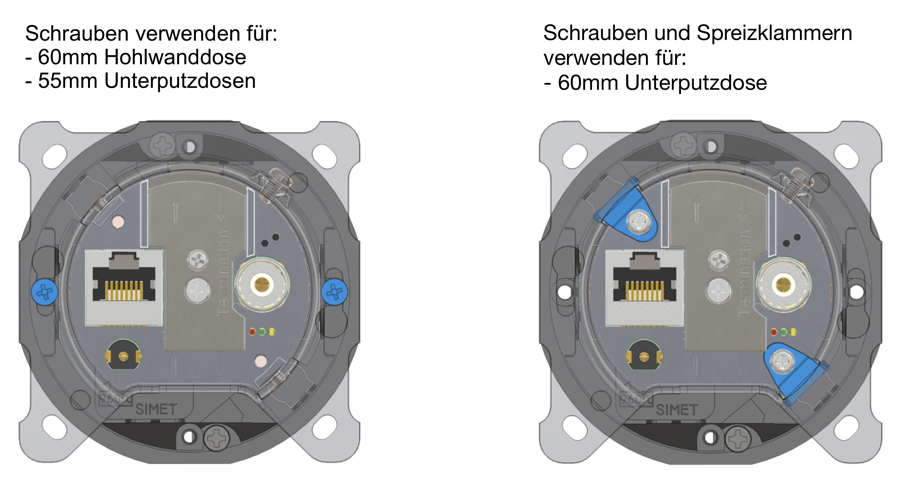

Abhängig von Ihrer Unterputzdose bzw. Hohlwandddose werden folgende Montagen empfohlen:
- 60mm Unterputzdose: Mit Schrauben und Spreizklammmen
- 60mm Hohlwanddose: Nur Schrauben
- 55mm Unterputzdosen: Nur Schrauben

Wenn Sie bei einer Hohlwanddose abweichende Montagen vornehmen, achten Sie bitte auf das richtige Maß bei den Spreizklammern, um Beschädigungen an der Hohlwanddose zu vermeiden. Anschluss der Antennendosen Der Endwiderstand zum Abschluss der Durchgangsdose zu Enddose = BK-Endwiderstand DC-entkoppelt

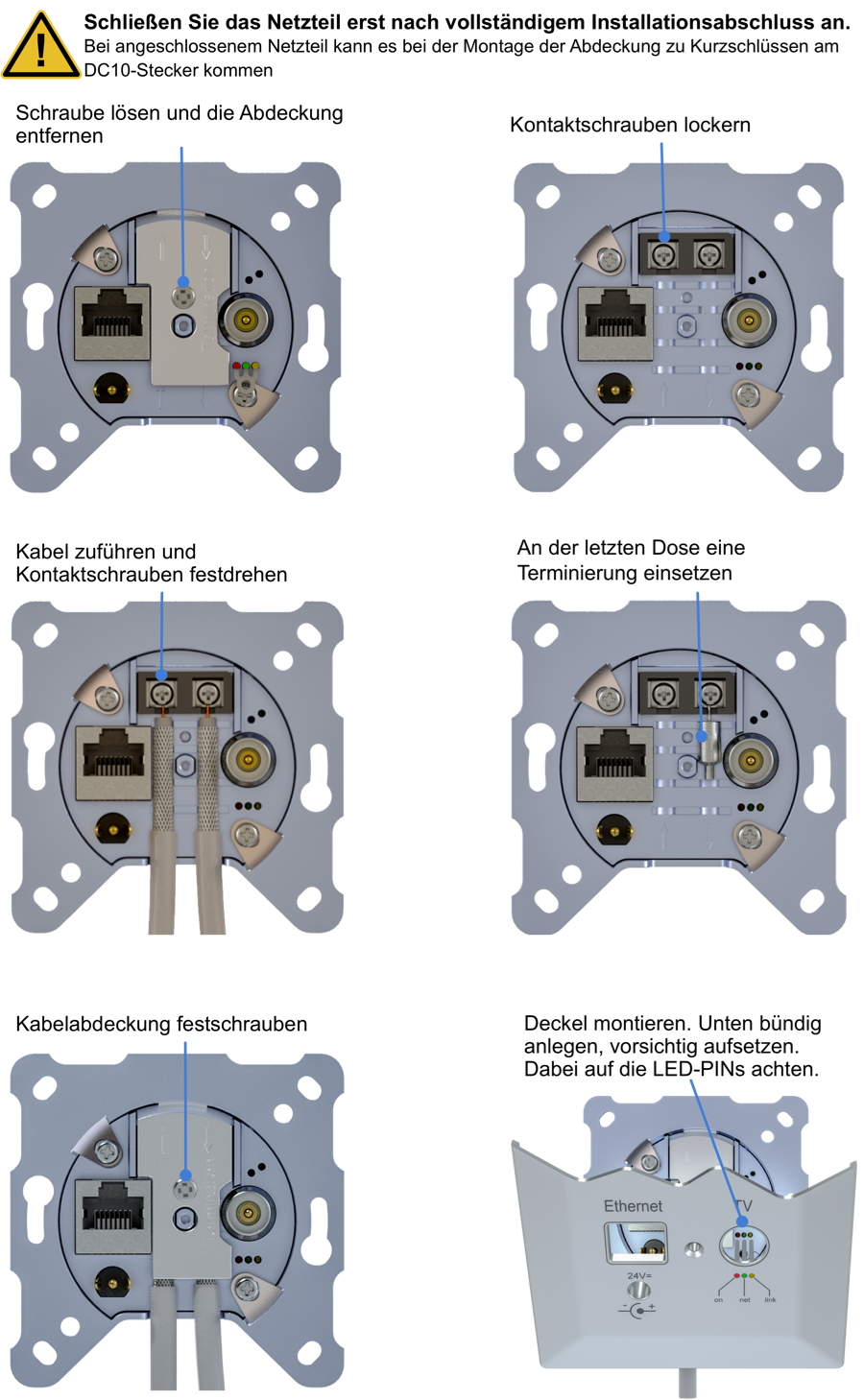

Installationsbeschreibung
Hinweis: Stellen Sie die Stromversorgung erst nach Abschluss der Installationsarbeiten (inkl. Montage der Abdeckung) her. Wird das Netzteil vorher angeschlossen kann es während der Montage der Abdeckungen zu Kurzschlüssen am DC10-Stecker kommen.
- Lösen Sie die Anschlussabdeckung.
- Lösen Sie die Kontaktschrauben so weit, dass sich der Innenleiter des Koaxialkabels einführen lässt. Führen Sie ihn bis zum Anschlag an der hinteren Kante ein und drehen die Kontaktschrauben wieder fest.
- An der letzten Dose verwenden Sie am Anschluss Koax Out eine Terminierung.
- Verschrauben Sie die Abdeckung wieder und achten darauf, dass die Kabel vollständig fixiert sind.

Schliessen Sie nach Installation aller Dosen das mitgelieferte Netzteil an die erste Dose an.
Dadurch werden bis zu fünf weitere Dosen gespeist.
Hinweis: Vorhandene Dosen können weiterverwendet werden, sofern sie 24 Volt vertragen. Für den reinen DVB-C-Betrieb ist keine Stromversorgung erforderlich.
Hinweis: In vielen Kabelnetzen liegt auf den Frequenzen unter 80 MHz der Rückkanal für den Internetzugang. Zur Vermeidung von Störungen benötigen Sie einen Sperrfilter für diese Frequenzen.

Technische Abbildungen

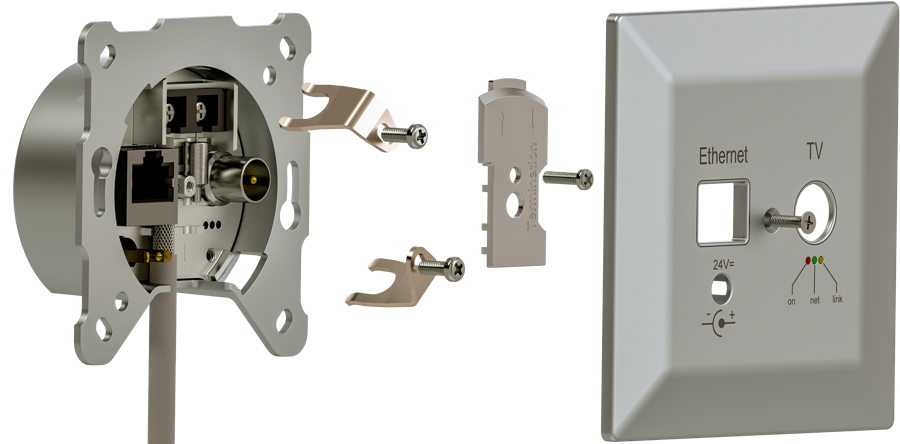

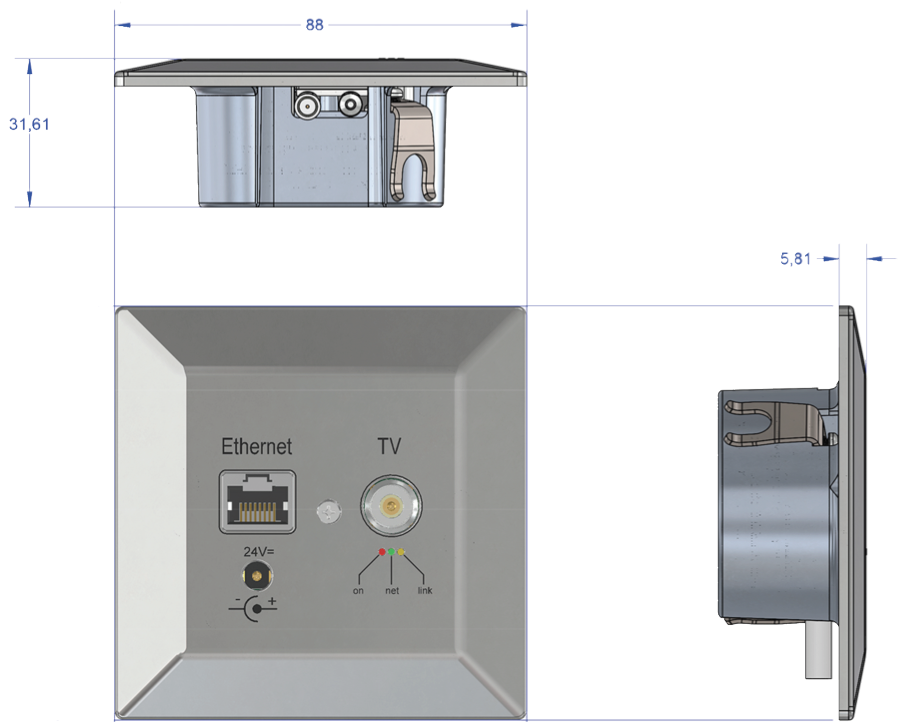

Technische Zeichnung Explosionszeichnung Fehlerbehebung
Q: Die Dose arbeitet nicht mehr
A: Es erfolgt ein thermische Abschaltung bei 75 Grad. Unter 65 Grad beginnt das Produkt wieder zu arbeiten

Q: Powerline funktioniert einwandfrei, der TV-Empfang ist gestört
A: Prüfen Sie, ob mindestens 78db µV Eingangspegel am DVB-C Empfangsteil anliegen

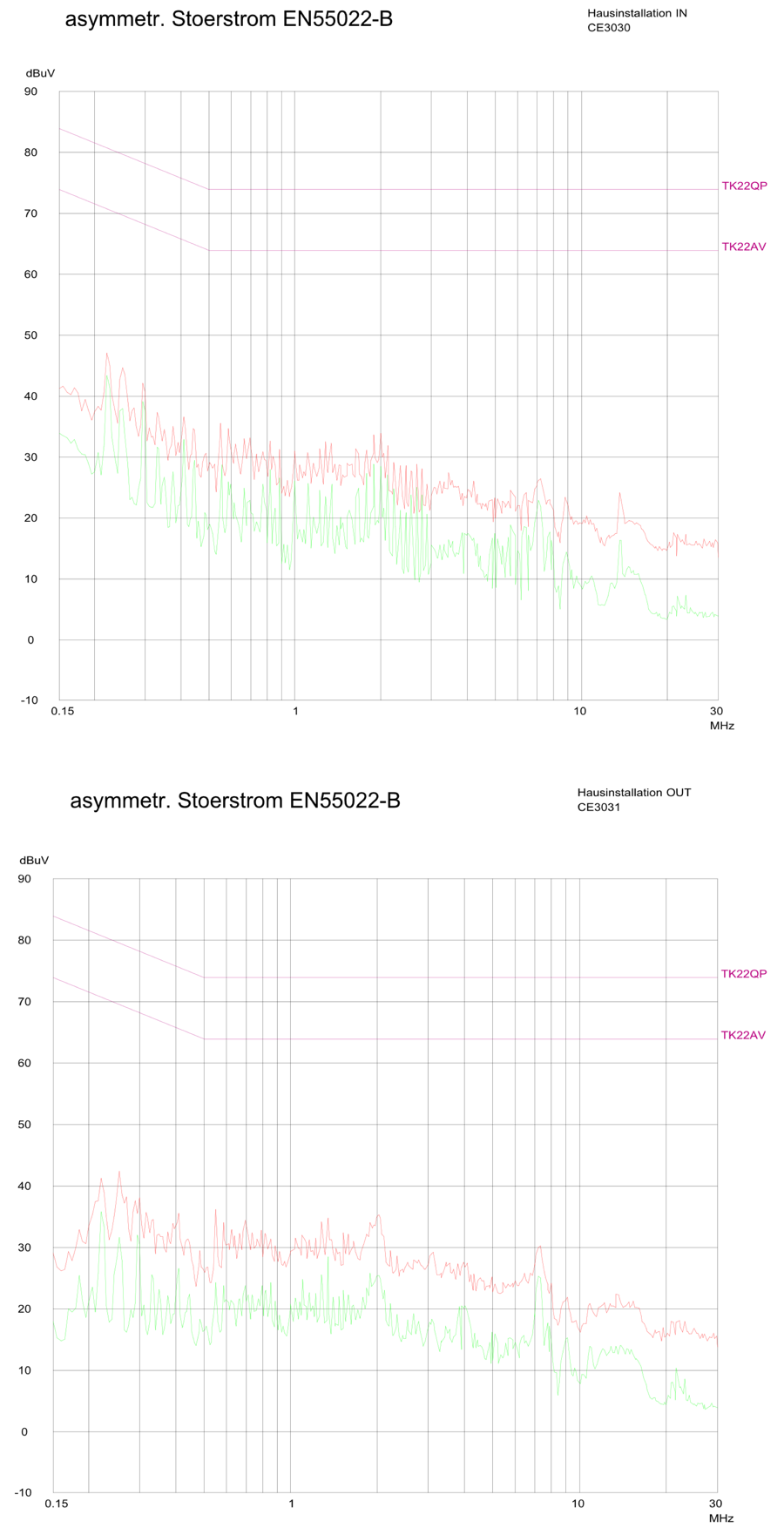

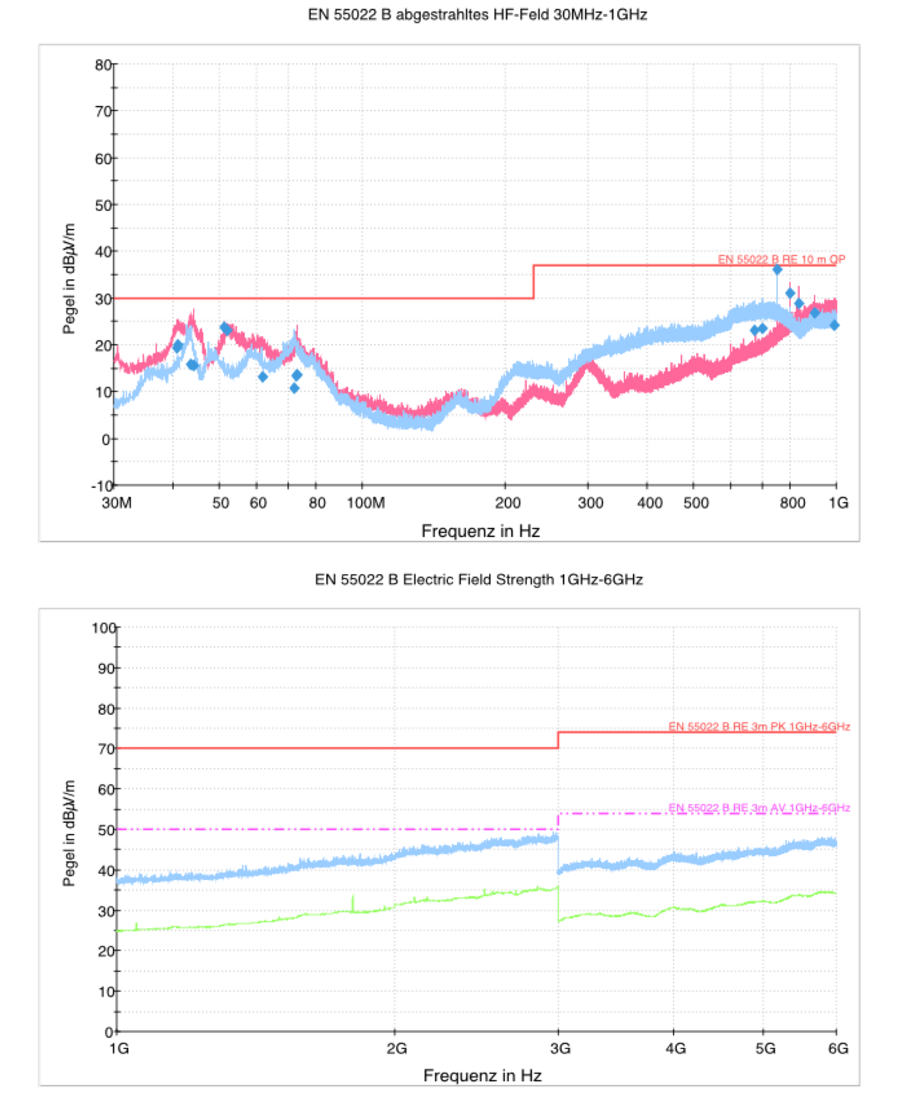

EMV-Messwerte

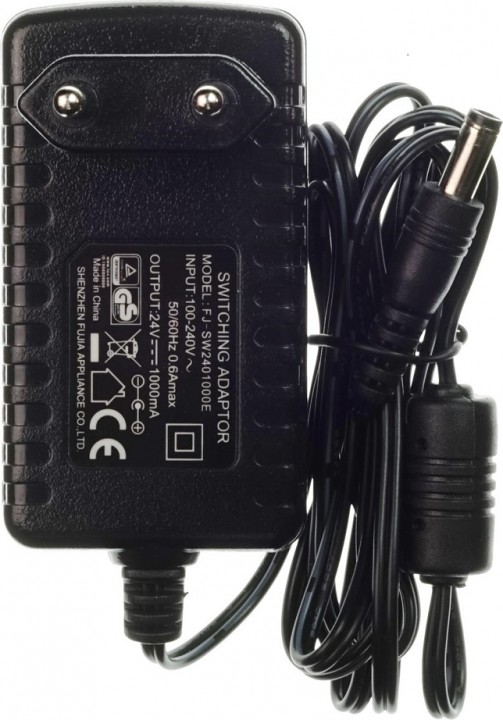

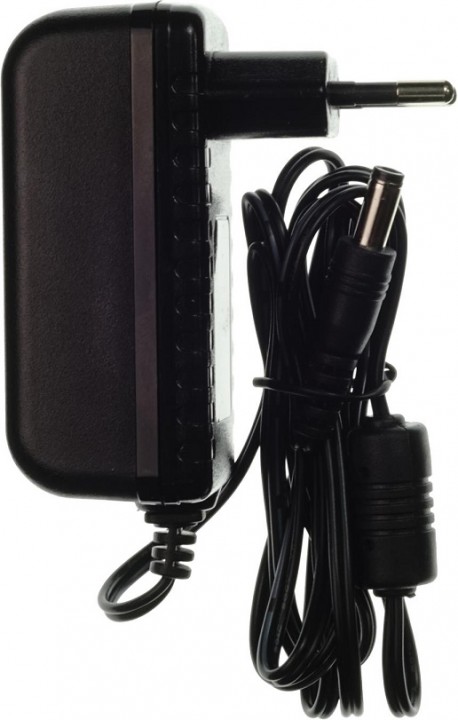

Digital Devices PoLiCoax 500 - Netzteil 24V/1A
Shoplink


Hersteller: Digital-Devices
Typ: Netzteil für PoliCoax
EAN: 4260217681324
