Hallo Herr Uhde,

ich möchte meine derzeitige Sat-Anlage auf Unicable umrüsten. Dabei soll jedoch vorerst auch die Möglichkeit bestehen bleiben nicht-unicable taugliche Receiver weiter zu nutzen, bis diese nach und nach durch Unicable taugliche Receiver ersetzt werden.

Die Sat-Anlage ist vor 5 Jahren im Rahmen einer Kernsanierung in unserem Haus installiert worden. Verwendet wurde ein Quattro-LNB (ich finde zur Zeit die Bezeichnung nicht) der die Signale an einen Astro Multischalter (Astro SAM 58) mit 5 Ein- + 8 Ausgängen weitergibt. Vom Multischalter gehen sternförmig 7 Leitungen ab, die am Ende jeweils in einer Enddose der Marke Astro Model GUT 300 enden. Hiervon werden zur Zeit max. 3 Anschlüsse genutzt. Die anderen Anschlüsse werden wohl auch in naher Zukunft erst einmal ungenutzt bleiben (Kinderzimmer etc.)

Mein jetziger Multischalter hat allerdings eine Macke/Schaden, da er am Ausgang 6 keinen HD Empfang zulässt, bzw. der Empfang ist gestört, das Bild friert zeitweilig ein. Derselbe Receiver kann aber, wenn ich die Leitung am Multischalter umstecke (zb. von Abgang 6 auf die noch freie Nr 8) HD einwandfrei empfangen. Leider wurden die freien Ausgänge am Multischalter nicht mit einem Abschlusswiderstand bestückt. Daher möchte ich diesen austauschen.

In einem Zimmer soll mein Receiver mit 2 Twinreceivern (VU+ Duo2) angeschlossen werden. Dieser soll dann zum schauen und zeitgleichen Aufnehmen von weiteren Programm genutzt werden. Die Kabellänge vom Multischalter zu dieser Dose beträgt ca. 25 Meter, die Signalqualität liegt bei allen Sendern HD und auch SD derzeit an der Dose bei ca. 95-99%. Die anderen Kabellängen vom Multischalter zu den den Enddosen liegen zwischen 5- 20 Metern.

Soweit ich hier durchblicke scheint mir der Multischalter JRS0502-2+AT von Jultec mit 2 Unicable Anschlüssen und 4 Legacy Ausgängen möglich zu sein (Auf den einen Ausgang könnte ich verzichten), oder gibt es einen Multischalter mit 8 Ausgängen die wahlweise Unicable oder Legacy zu benutzen wären (das würde spätere Erweiterungen vermeiden). Wie sieht es mit den Enddosen aus. Müssen alle Enddosen gegen Jultec JAD 307TRS getauscht werden oder wird nur die Dose getauscht an dem ich meine VU+ Duo2 anschliessen möchte. An den anderen Dosen werkeln vorerst nur Legacy-Receiver. An der Dose an der der VU+ Receiver angeschlossen werden soll müsste dann wohl noch ein Unicable Verteiler angeschlossen werden, aber welcher um die 2 Twinreceiver vollständig auszureizen?

Ich hoffe ich habe mich einigermaßen verständlich ausgedrückt. Die Umsetzung meiner Projektes soll in den nächsten 10-14 Tagen stattfinden, daher würde ich mich über Tipps und ein entsprechendes Angebot Ihrerseits freuen.

Viele Grüße aus Bonn nach Mexico wo es hoffentlich nicht mehr regnet,

F. Jovy

JonBonn hat geschrieben:Hallo Herr Uhde,

Hallo und Herzlich Willkommen im Forum

JonBonn hat geschrieben:Vom Multischalter gehen sternförmig 7 Leitungen ab, die am Ende jeweils in einer Enddose der Marke Astro Model GUT 300 enden.
.....
In einem Zimmer soll mein Receiver mit 2 Twinreceivern (VU+ Duo2) angeschlossen werden. Dieser soll dann zum schauen und zeitgleichen Aufnehmen von weiteren Programm genutzt werden.
.....
Soweit ich hier durchblicke scheint mir der Multischalter JRS0502-2+AT von Jultec mit 2 Unicable Anschlüssen und 4 Legacy Ausgängen möglich zu sein

1. die Astro GUT300 ist eine "Stich"dose und keine "Endose" (sehr großer Unterschied !) *1
2. verstehe ich aus ihrer Anfrage heraus das sie einen VU+ Duo² mit 2x Dual-/Twin-Tuner (=Quad-Tuner Receiver mit 4 Tunern !) haben .... der Jultec JRS0502-2+4T hat aber auf seinen beiden CSS-Ausgängen nur 2 Unicable-Umsetzungen und könnte so über ein Kabel nur 2 Tuner von den 4 Stk versorgen, der geht dafür also nicht. Ggf. meinen sie aber auch einen VU+ Duo² mit 2x Single-Tuner bzw. 1x Dual-/Twin-Tuner ? Dann wäre das nur ein Twin-Receiver (2 Tuner) und das würde damit gehen.

JonBonn hat geschrieben:...., oder gibt es einen Multischalter mit 8 Ausgängen die wahlweise Unicable oder Legacy zu benutzen wären (das würde spätere Erweiterungen vermeiden).

Ja, aber das wird dann doch sehr teuer - siehe Jultec JPS0508-3TN (8 Ausgänge die jeweils 3 Unicable-Umsetzugen ausgeben ODER 1x Legacy-Funktion).
Nennt sich dann CSS/Legacy-Funktion
Man kann das aber auch aufbauen mit einem Standard-Multischalter (Legacy) + einem Unicable-Multischalter dahinter/davor, siehe unter Bestehende SAT-Anlage um Unicable erweitern .... so ein Aufbau wäre bei ihnen dann ggf. notwendig wenn sie eine VU+ Duo² mit 4 Tunern hätten ! Siehe dazu auch im Beitrag unter Dtron Multischalter mit Spaun Unicable SUS 4441 F erweitern (wobei da der alte Multischalter behalten wurde und nur ein Unicable-Schalter eingebaut wurde, dort die "günstigste" Lösung die möglich war).

JonBonn hat geschrieben:Wie sieht es mit den Enddosen aus. Müssen alle Enddosen gegen Jultec JAD 307TRS getauscht werden oder wird nur die Dose getauscht an dem ich meine VU+ Duo2 anschliessen möchte.

1. haben sie "Stich"dosen wie bereits oben gesagt
2. ist das nicht wichtig in ihrem Fall da sie nur eine Dose pro Strang haben und daher keine "Entkopplung" zwischen mehreren Dosen in einem Strang durchgeführt werden muss. Dafür werden "Durchgangs"dosen + "End"dosen dann benötigt wenn das der Fall sein sollte und eine "Stich"dose wäre da nicht richtig da sie keine hohe Entkopplung macht.
Siehe dazu unter Unicable-Lösung ohne Wechsel der Antennendosen?? + viele Beiträge hier mehr darüber

JonBonn hat geschrieben:An der Dose an der der VU+ Receiver angeschlossen werden soll müsste dann wohl noch ein Unicable Verteiler angeschlossen werden, aber welcher um die 2 Twinreceiver vollständig auszureizen?

Siehe unter Vu+Duo² an Unicable Project + Hilfe bei evtl. Neuinstalation und VU+ Duo2 Tuner Auswahl

JonBonn hat geschrieben:Ich hoffe ich habe mich einigermaßen verständlich ausgedrückt. Die Umsetzung meiner Projektes soll in den nächsten 10-14 Tagen stattfinden,

Bin ab Samstag, 29.11.14, wieder zurück.... den Sonntag werde ich dann erst einmal mit ein paar Sachen verbringen die vom Urlaub aus nicht gingen und ab Montag werde ich dann wieder einsatzbereit sein.

JonBonn hat geschrieben:... daher würde ich mich über Tipps und ein entsprechendes Angebot Ihrerseits freuen.

Tipps hier über das Forum => ja
Angebote über das Forum => nein .... da müssen sie sich einfach alle Komponenten in den Shop-Warenkorb legen, der rechnet das dann alles zusammen.

JonBonn hat geschrieben:Viele Grüße aus Bonn nach Mexico wo es hoffentlich nicht mehr regnet,

Seit gestern Abend (jetzt ist gerade mal 17 Uhr hier) Unwetter + schlechteres Wetter... heute den Tag über schon kein Regen mehr, aber alles zu da oben vor der Sonne ! Trotzdem noch Wetter für Badehose und ab und zu traut man sich auch mal ins Wasser..... hoffen das es morgen mal noch besser wird


Obligatorischer Hinweis auf die Erdungsvorschriften => Erdung Satellitenanlage / Antennenmast + Potentialausgleich

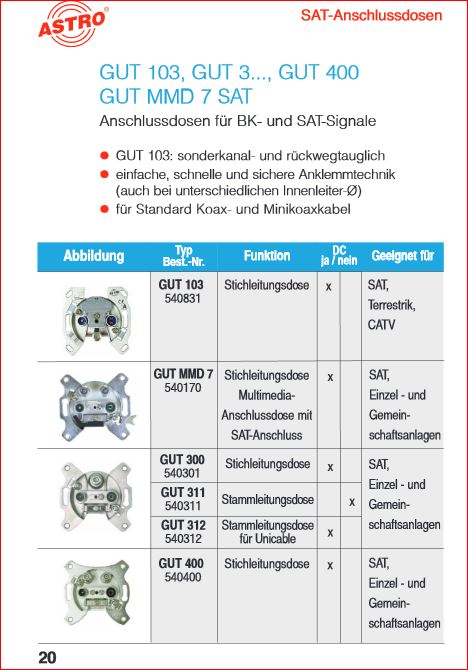

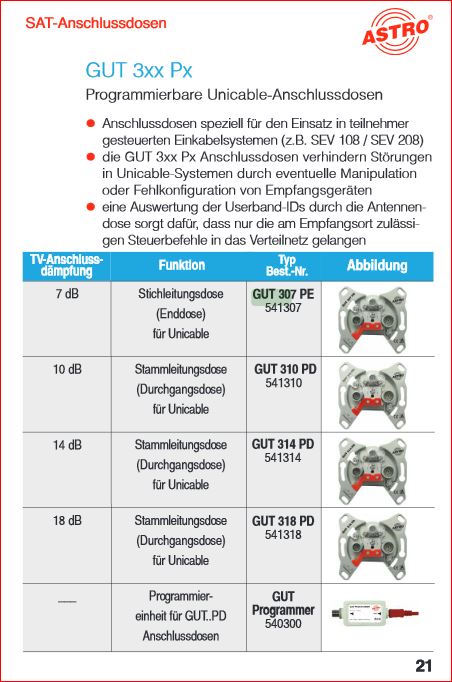

*1: zu den Antennendosen hier noch ein Screenshot der akt. Übersicht von Astro-Antennendosen Und die "speziellen" Dosen dort (GUT 307/310/314/318) sind die Antennendosen im Original von Jultec als JAP-Serie.

Guten Morgen Herr Uhde,

danke für Ihr Willkommen und Ihre Antwort. Die Materie ist doch ziemlich umfassend und obwohl ich die von ihnen gelinkten Beiträge zum Teil vorweg schon gelesen habe, habe ich nicht alles verstanden bzw. nicht die richtigen Rückschlüsse für mich ziehen können. Aber ich habe auch aus den Beiträgen herauslesen können, das Sie es schaffen uns Forumsnutzern weiterzuhelfen und eine gute Lösung zu präsentieren.

Wie Sie schon richtig geahnt haben, handelt es sich bei meinem VU+ Receiver um ein Gerät mit einem Quadtuner, bzw 2. Dual-Tunern Daher benötige ich einen Unicable-Umsetzer, der an einem Strang mindestens 4 Receiver ansteuern kann. Soweit ich die Produktbeschreibung des von Ihnen vorgeschlagene Jultec JPS0508-3TN, soweit ich richtig verstanden habe, auch nicht ausreichen würde, da er nur 3 Receiver ansteuern kann, richtig?

Also käme für mich wohl die von Ihnen verlinkte Kombination des Jultec JPS0501-8A als Unicable-Umsetzer und als Multiswitch der Jultec JRM0508T in Frage. Gut, damit hätte ich immer noch einen zweiten Unicableumsetzer in Reserve falls ich noch einen weiteren Dualtuner in einem anderen Zimmer anschliessen wollte.

Was ich nicht verstanden habe, ist Ihre Antwort auf meine Frage bzgl. der Dosen. Die Astro GUT 300 sind Stichdosen und keine Enddosen. Ok, für den Legacybetrieb am JRM0508T aber wohl ausreichend, oder? Aber was ist mit dem Unicable-Strang? Kann ich hier, da ich ja immer nur eine Dose pro Strang habe auf eine Diodenentkoppelte Dose verzichten (so habe ich Sie verstanden) oder muss diese trotzdem eingebaut werden (So habe ich den von Ihnen verlinkten Beitrag verstanden)? Nun gut, das werden Sie mir sicherlich erklären können bzw. hier reicht mir ein "Alte Dose kann bleiben oder sollte durch die Jultec JAD 307TRS ersetzt werden" völlig aus. Da vertraue ich Ihnen.

Jetzt fehlt mir eigentlich nur noch ein Umsetzer zwischen der Dose und meinem VU+ Duo2, den ich an dem Quadtuner anschliessen kann. Welchen würden Sie hierfür empfehlen?

ch hoffe ich habe mich einigermaßen verständlich ausgedrückt. Die Umsetzung meiner Projektes soll in den nächsten 10-14 Tagen stattfinden, daher würde ich mich über Tipps und ein entsprechendes Angebot Ihrerseits freuen.

Hiermit habe ich nicht gemeint das Sie mir im Forum ein Angebot schreiben, ich habe mich wohl etwas unglücklich ausgedrückt, sondern mir sagen welche Komponenten sinnvoll sind/benötigt werden.

So wie ich das zur Zeit verstanden habe benötige ich folgende Komponenten

1. 1x Jultec JPS0501-8A
2. 1x Jultec JRM0508T
3. 4 x F/F-LABORSTECKER (KASKADENVERBINDER/MULTISCHALTERVERBINDER)
4. Einen Unicable-Umsetzer der zwischen die Dose und den Quadtuner kommt, sowie die Kabel dazu um die Verbindung herzustellen.
5. evt. 1x Jultec JAD 307TRS

Stimmt das so?

Viele Grüße aus Bonn. Ich hoffe bei Ihnen scheint die

F. Jovy

JonBonn hat geschrieben:Guten Morgen Herr Uhde,

Guten Morgen

JonBonn hat geschrieben:Wie Sie schon richtig geahnt haben, handelt es sich bei meinem VU+ Receiver um ein Gerät mit einem Quadtuner, bzw 2. Dual-Tunern

Das ist eine ganze relevante Sache !!!! 4 Tuner !!!! Zwischen den Zeilen also richtig gelesen gehabt.

JonBonn hat geschrieben: Daher benötige ich einen Unicable-Umsetzer, der an einem Strang mindestens 4 Receiver ansteuern kann. Soweit ich die Produktbeschreibung des von Ihnen vorgeschlagene Jultec JPS0508-3TN, soweit ich richtig verstanden habe, auch nicht ausreichen würde, da er nur 3 Receiver ansteuern kann, richtig?

Nein, der hat max. 3 Umsetzungen pro Ausgang .... das war ja aber auch nur ein Beispiel auf ihre Frage "...., oder gibt es einen Multischalter mit 8 Ausgängen die wahlweise Unicable oder Legacy zu benutzen wären (das würde spätere Erweiterungen vermeiden). " !
So einen JPS-Schalter gäbe es aber auch als JPS0502-6 und als JPS0504-6 welche dann 2/4 Ausgänge hätten welche jeweils 6 Unicable-Umsetzungen haben UND auch die CSS/Legacy-Funktion anbieten würde. Diese Geräte sind aber für ihren Aufbau hier nicht relevant, war nur ein Beispiel auf ihre Frage wie schon gesagt.

JonBonn hat geschrieben:Also käme für mich wohl die von Ihnen verlinkte Kombination des Jultec JPS0501-8A als Unicable-Umsetzer und als Multiswitch der Jultec JRM0508T in Frage. Gut, damit hätte ich immer noch einen zweiten Unicableumsetzer in Reserve falls ich noch einen weiteren Dualtuner in einem anderen Zimmer anschliessen wollte.

Genau das wäre auch meine Idee hier ! Der eine verlinkte Beitrag zeigt ja auch genau diesen Aufbau auf. Sie könnten den einen Unicable-Ausgang vom JPS0501-8 später immer noch mit einem 2- oder sogar 3-fach Verteiler aufsplitten und dann noch mehr als nur einen Strang versorgen (auf dem ersten Strang der jetzt in Betrieb geht 4 Tuner versorgen und an den/m weiteren Strang dann noch weitere 4 Tuner rein bringen später.

JonBonn hat geschrieben:Was ich nicht verstanden habe, ist Ihre Antwort auf meine Frage bzgl. der Dosen. Die Astro GUT 300 sind Stichdosen und keine Enddosen. Ok, für den Legacybetrieb am JRM0508T aber wohl ausreichend, oder? Aber was ist mit dem Unicable-Strang? Kann ich hier, da ich ja immer nur eine Dose pro Strang habe auf eine Diodenentkoppelte Dose verzichten (so habe ich Sie verstanden) oder muss diese trotzdem eingebaut werden (So habe ich den von Ihnen verlinkten Beitrag verstanden)? Nun gut, das werden Sie mir sicherlich erklären können bzw. hier reicht mir ein "Alte Dose kann bleiben oder sollte durch die Jultec JAD 307TRS ersetzt werden" völlig aus. Da vertraue ich Ihnen.

Stichdosen => für LNB-/Multischalter-Dirketversorgung
Enddosen => angedacht wenn mehr als Dose in einem Strang ist um die "Entkopplung", welche bei so einer Dose größer ausgelegt ist als bei Stichdosen, zwischen den Dosen selbst herzustellen.... ACHTUNG ! Hier kommt jetzt hinzu das sie ggf. später die Unicable-Versorgung erweitern möchten, d.h. den jetzt nur einen Strang später erweitern möchten und noch mehr Stränge da mit rein nehmen wollen.... spätestens dann würde aus dem einen Strang mit je einer Dose auch "ein" Strang werden mit mehreren Dosen (auch wenn die nur über einen Verteiler zusammen geschaltet wären und nicht wirklich "in Reihe" sitzen würden, sondern mehr "im Stern" ... aber trotzdem eben nur über eine Leitung versorgt was es zu "einem Strang" machen würde... und spätestens dann muss man auf die Entkopplung achten ! Die könnte man über diodenentkoppelte Verteiler herstellen, aber ich geh da immer auf Nummer "ganz sicher" und verbaue in Unicable-versorgte Stränge die JAD307 als Enddose ein.

JonBonn hat geschrieben:Jetzt fehlt mir eigentlich nur noch ein Umsetzer zwischen der Dose und meinem VU+ Duo2, den ich an dem Quadtuner anschliessen kann. Welchen würden Sie hierfür empfehlen?
....
....
So wie ich das zur Zeit verstanden habe benötige ich folgende Komponenten

1. 1x Jultec JPS0501-8A
2. 1x Jultec JRM0508T
3. 4 x F/F-LABORSTECKER (KASKADENVERBINDER/MULTISCHALTERVERBINDER)
4. Einen Unicable-Umsetzer der zwischen die Dose und den Quadtuner kommt, sowie die Kabel dazu um die Verbindung herzustellen.
5. evt. 1x Jultec JAD 307TRS

Stimmt das so?

Das ist nicht ganz vollständig... ich erweitere mal !
1. da der JRM-Multischalter hinter dem JPS-System ein voll receivergespeister ist wird das LNB nur mit Spannung versorgt wenn ein Receiver eingeschalten ist der über das JRM-System versorgt wird. Ist aber jeder Receiver ausgeschaltet am JRM-System so wird das LNB nicht versorgt ! Für diesen Fall muss dann das JPS-System die LNB-Spannungsversorgung übernehmen, und das geht nur wenn das JPS-System über ein externes Netzteil versorgt wird ! Sie benötigen also ein Jultec JNT19-800 Netzteil zum JPS-System hinzu das sie dort am "Standby-Eingang" anschließen (siehe dazu unter Unicable Erweiterung die 1000ste (zwischen Multischalter) ).
2. es werden 5x F/F-Laborstecker (Kaskadenverbinder) für die Kaskadierung benötigt (auch wenn keine Terrestrik mit ran kommt - alleine wegen der Terminierung)
3. fehlen F-Endwiderstände (DC-endkoppelt) um offene Ein- und Ausgänge an den Multischaltern abzuschließen (Terr. Eingang + Legacy-Ausgang vom JPS-System + alle offenen Teilnehmerausgänge am JRM-System)
4. Kathrein EBC-10 oder Inverto IDLP-USP1O2-OUO2O-OOP (diodenentkoppelte 2-fach Verteiler für "hinter die Dose / vor den Duo2").

Gerade parallel habe ich noch den Beitrag unter bitte um Hilfe bei Planung Umrüstung gefunden der eigentlich GENAU ihre Anfrage wiedergibt schon !!!! Schauen sie alleine auf das Bild von dem durchgeführten Aufbau (dort mit schon mehr als einem Strang per Unicable versorgt) =>

JonBonn hat geschrieben:Viele Grüße aus Bonn. Ich hoffe bei Ihnen scheint die

Abreisetag.... in 5 Std. müssen wir das Zimmer räumen, in ca. 8 Std. geht es in den Bus zum Flughafen .... ganz ehrlich, ich bin schon ein wenig froh wieder nach Hause zu kommen !


Nochmal der Hinweis auf die Erdungsvorschriften => Erdung Satellitenanlage / Antennenmast + Potentialausgleich .... wird in dem oben verlinkten Beitrag auch noch einmal alles genau erklärt, dort sogar in die Zeichnung mit eingearbeitet.

.

techno-com hat geschrieben: 4. Kathrein EBC-10 oder Inverto IDLP-USP1O2-OUO2O-OOP (diodenentkoppelte 2-fach Verteiler für "hinter die Dose / vor den Duo2").

Hallo Herr Uhde,

soweit ist mir jetzt alles klar geworden, hoffe ich zumindestens. Wird sich wohl bei meiner Bestellung zeigen. Die einzige Frage die ich noch habe, ist ob die von Ihnen vorgeschlagenen zweifach Verteiler egal ob der von Kathrein, oder den Inverto Verteiler ausreicht um alle 4 Tuner des VU+ anzusteuern oder nimmt man besser den Kathrein-EBC14? Da die Verteiler diodenentkopelt sind benötige ich vorerst keine diodenentkoppelte Dose. Diese wird erst benötigt wenn ich den Strang aufteile um ein weiteres Zimmer mit Unicable zu versorgen, aber dann an beiden Dosen. Habe ich das jetzt endlich richtig verstanden?

Ansonsten habe ich mir schon mal alles andere auf einen Wunschzettel (incl Montage auf einer Lochplatte) gelegt für die spätere Bestellung.

So jetzt hoffe ich, das Sie einen ruhigen Rückflug haben, entspannt zuhause ankommen, den Sonntag den Jetlag bekämpfen können um am Montag wieder voll durchzustarten.

Viele Grüße und schon einmal herzlichen Dank für die tolle Beratung

F. Jovy

Der 2-fach Verteiler reicht da die Twin-Tuner intern durchgeschliffen werden können und selbst entkoppt sind... Kurz, gleich Abholung hier.

Nochmal ....

Schauen sie sich mal oben das Bild an ..... da steht das mit der Duo2 hinter dem 2-fach Verteiler mit 4 Tunern in der Box eingezeichnet...

Unter Vu+Duo² an Unicable Project finden sie einen Beitrag der das auch nochmal erklärt...

Im VU+ Forum unter diesem Link ist das VU+ Wiki das ggf. dann noch die restlichen Fragen ausräumt (auf der Seite eben "4 Tuner + Unicable" auswählen, dann springt die Seite direkt zu dieser Erklärung).

Hallo Herr Uhde,

so sieht jetzt mein Warenkorb aus. Ich hoffe ich habe soweit alles reingelegt was ich benötige. Vielleicht können Sie nochmal darüber schauen. Ist die Anzahl der F- Endwiderstände richtig? So wie ich das überblicke bleiben 2 Anschlüsse am Multischalter frei, der Anschluss für den CATV Eingang sowie der CSS-Ausgang am JPS0501, das wären insgesamt 4 Stück. Montage auf Lochplatte geht leider aufgrund der örtlichen Gegebenheiten nicht.


1 Stk Unicable 2-fach Verteiler/Splitter Inverto IDLP-USP1O2-OUO2O-OOP mit Diodenentkopplung (speziell für Unicable-/JESS-Systeme)
1 Stk Unicable Umsetzer JULTEC JPS0501-8A Kaskade (erweiterbar bis auf mehrere 100 Teilnehmer / Made in Germany)
1 Stk Jultec JRM0508T Multischalter (2. Produktgeneration/ voll receivergespeist)
1 Stk Jultec Netzteil JNT19-800 (Spannungsversorgung Multischalter JPS-Serie)
4 Stk F-Endwiderstand (DC-entkoppelt)
5 Stk F/F-Laborstecker (Kaskadenverbinder/Multischalterverbinder)
4 Stk SAT- Überspannungsschutz Dur-Line DLBS 3001/S (Varistor / Schutz vor statischen Überspannungen)
1 Stk JULTEC JAD307TRS Antennendose für Unicable / Jess (Enddose 7db)

Falls alles Ok ist geht die Bestellung so raus.

Viele Grüße

F. Jovy

Ohne Erdung/Potentialausgleich sieht das gut aus

techno-com hat geschrieben:Ohne Erdung/Potentialausgleich sieht das gut aus

Super, dann geht die Bestellung so raus. Vielen Dank.

Bestellung ist raus, Überweisung auch.

Einen schönen Abend noch und bis zum nächsten Mal.

Vielen Dank F. jovy

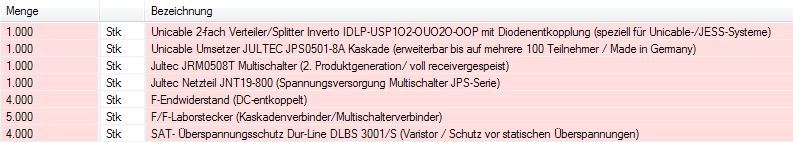

Hier für die Vollständigkeit vom Beitrag noch ihre Bestellung als Screenshot .........

------
Jetleg , kann nicht schlafen .... bin aber nicht alleine, selbst mein 5-jähriger Sohn isst gerade eine Suppe mit die Mama gerade gemacht hat.... in Mexiko wäre es jetzt gerade 18 Uhr, bald wäre Abendessen für uns angesagt

Hallo Herr Uhde,

Die Bestellung ist heute angekommen, vielen Dank. Nun habe ich aber gleich eine Frage. Wie und wo wird das Netzteil angeschlossen? Das Netzteil hat zwei Ausgänge und der JRM zwei Eingänge. Welchen Eingang am JRM muss ich nehmen? Oder müssen beide Ausgänge des Netzteils mit beiden Eingängen verbunden werden? Leider liegen keine entsprechende Kabel zur Verbindung bei, was für Kabel werden hierzu benötigt (haben wir wohl vergessen zu besprechen)? Ich habe ein Loopkabel vom VU+ übrig, kann ich das für den Anfang nehmen?

Viele Grüße

F. Jovy

JonBonn hat geschrieben:Hallo Herr Uhde,

Hallo

JonBonn hat geschrieben:Die Bestellung ist heute angekommen, vielen Dank.

JonBonn hat geschrieben:Wie und wo wird das Netzteil angeschlossen?

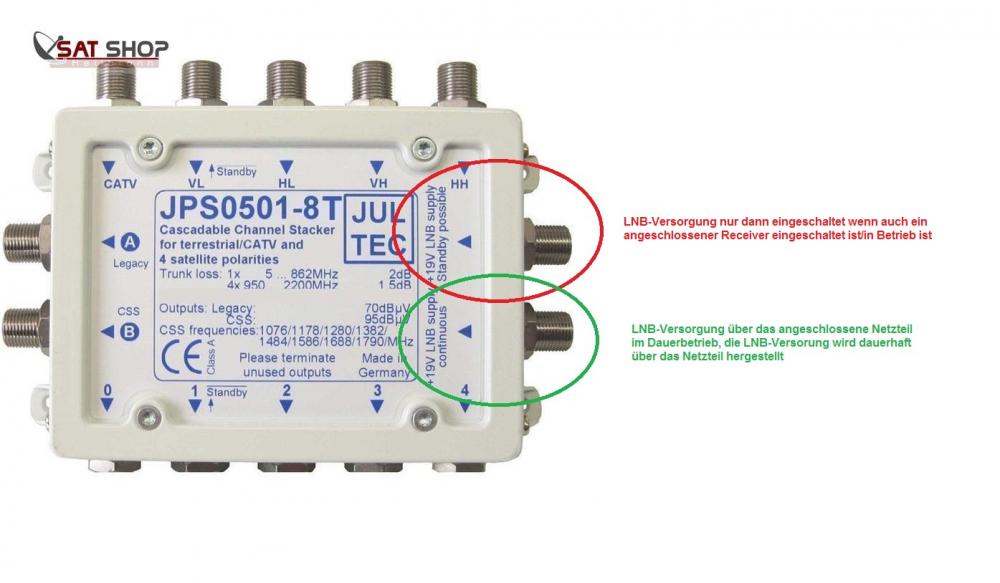

Das Netzteil ist nur für das JPS-System, dort an den Standby-Eingang.

JonBonn hat geschrieben:Das Netzteil hat zwei Ausgänge und der JRM zwei Eingänge. Welchen Eingang am JRM muss ich nehmen? Oder müssen beide Ausgänge des Netzteils mit beiden Eingängen verbunden werden?

Der JRM ist receivergespeist (voll-receivergespeist), der benötigt gar keinen Stromanschluss vom Netzteil her !
Siehe JPS-Manuell + JRM-Manuell (technische Datenblätter + Anleitung ist das, steht bei jedem Gerät auch zum Download bereit + ist auf er Jultec-Homepage direkt zu finden)
Oben hier im Beitrag finden sie auch ein Bild das dies zeigt.

JonBonn hat geschrieben:Leider liegen keine entsprechende Kabel zur Verbindung bei, was für Kabel werden hierzu benötigt (haben wir wohl vergessen zu besprechen)? Ich habe ein Loopkabel vom VU+ übrig, kann ich das für den Anfang nehmen?

Das sind ganz normale F-Kabel die da verwendet werden müssen, also ein Koaxkabel mit 2 F-Steckern (Self-Install Steckern oder auch Kompressionsstecker) dran, da geht auch das Loopkabel von der VU+ das da beilag.

Super,

Vielen Dank.

Hallo Herr Uhde,

Nachdem ich nun alles installiert habe funktioniert alles. Allerdings müsste ich denjenigen der die Beschriftung der einzelnen Kabel bzw den Plan gemacht hat die Ohren langziehen. Da stimmte nichts. Das hat echt gedauert bis ich drauf gekommen bin. Ich hatte alles angeschlossen und alle Dosen funktionierten. Ich mich schon riesig gefreut, also schnell die VU+ auf Unicableempfang umgestellt und? Kein Bild. Naja dachte ich muss du wohl doch die Antennendose tauschen. Nächster Versuch. Wieder kein Bild. Verteiler raus und nur ein Kabel an den Tuner, kein Bild. Tuner wieder auf Normal zurück gestellt, Empfang wieder da. Frustriert zwei Std überlegt und schon gedacht es könnte vielleicht an der Kabellänge liegen. Dann kam mir doch noch der rettende Einfall. Habe die Kabel am JRS und JRM durch getauscht und schon das zweite Kabel war das gesuchte. Danach die Einstellungen im Tuner wieder auf Unicabel zurück und voila es funktioniert endlich.

Nochmals herzlichen Danke und bis zum nächsten Mal.

F. Jovy

JonBonn hat geschrieben:Hallo Herr Uhde,

Guten Abend....

JonBonn hat geschrieben:Nachdem ich nun alles installiert habe funktioniert alles.

JonBonn hat geschrieben:Danach die Einstellungen im Tuner wieder auf Unicabel zurück und voila es funktioniert endlich.

JonBonn hat geschrieben:Allerdings müsste ich denjenigen der die Beschriftung der einzelnen Kabel bzw den Plan gemacht hat die Ohren langziehen. Da stimmte nichts.

Spricht dafür das man das noch einmal kontrollieren sollte => Erdung Satellitenanlage / Antennenmast + Potentialausgleich
Warum ? Weil es tlw. sehr schandhaft ist was da draußen rum rennt ......
Bsp:
Jultec Unicable oder Kopfelement (Schwaiger o.ä.) (einfach grandios das 3 kontaktierte Elektriker so viel Unwahrheiten/DIN-Verfälschungen und Gefährdungen in so kurzer Zeit von sich lassen können)
Neue Satanlage für Haus mit Twinreceiver,Radio,Multischalter (das ist hochgradig gefährlich !)
Mittlerweile ist es wirklich oft besser da mal selbst Hand an zu legen bevor man es gar nicht gemacht bekommt bzw. auf solche gefährliche Art umgesetzt bekommt .....

JonBonn hat geschrieben:Habe die Kabel am JRS und JRM durch getauscht und schon das zweite Kabel war das gesuchte.

JPS !
JRS = auch voll receivergespeistes System das kein Netzteil nötig hätte - in ihrem Fall gibt es aber kein JRS-System das so viele Umsetzungen ausgibt.
Jultec-Typenschlüssel Erklärung

JonBonn hat geschrieben:Nochmals herzlichen Danke und bis zum nächsten Mal.
