Fernsehen und Internet wachsen zusammen zu Smart-TV

.....das einfachste Internet für Smart-TV

co@xLAN Internetzugang und LAN-Netzwerk kann in jedes Antennennetz integriert werden, egal ob Kabel-TV, DVB-T oder SAT-ZF-Verteilanlage. Es sind keinerlei Netzwerkkenntnisse erforderlich. Die intelligente co@xLAN Dose ermöglicht zusätzlich zum bestehenden TV-Anschluss den Anschluss zweier netzwerkfähiger Endgeräte. Fernsehen und Internet können unabhängig voneinander genutzt werden.

• co@xLAN fuktioniert in jeder SAT- und/oder BK- Verteilanlage, egal welches Fabrikat installiert wurde
• co@xLAN ist die ideale Ergänzung zu Ihrem NAS-Server und sorgt für ruckelfreies Fernsehvergnügen in HD-Qualität (zukunftssicher für 4 K - UHDTV)
• co@xLAN verursacht keinen Elektrosmog, da kein W-LAN
• co@xLAN wird nicht durch andere Elektrogeräte gestört
• co@xLAN kann in Verbindung mit LTE in unterversorgten Gebieten zur Versorgung mit Internetanschluß in Gebäuden genutzt werden
• co@xLAN bringt den Internetanschluss einfach in jedes Hotelzimmer, ohne dass die Gäste eine Baustelle vorfinden
• Mit co@xLAN lässt sich IP-TV innerhalb des Gebäudes einfach über eine bestehende Antennenverkabelung realisieren, ohne Glasfaserleitungen zu jedem TV-Gerät zu verlegen
• co@xLAN ist die montagefreundliche Alternative zur LAN-Verkabelung und kann dabei eine höhere Datensicherheit bieten als W-LAN und Powerline durch die geschirmte und in sich geschlossene Antennenkabelstruktur

Das Produkt
.....das einfachste Internet für Ihren Fernseher
Die co@xLAN Antennendose mit integriertem HomePlug-Modem ermöglicht die einfache Vernetzung von netzwerkfähigen Geräten über bestehende Antennenkabel. Zur Installation sind keinerlei Kenntnisse über Netzwerktechnik oder IP notwendig.

Die Dose konfiguriert sich quasi automatisch im Plug&Play-Verfahren. Nach wenigen Minuten kann das co@xLAN Netzwerk in Betrieb genommen werden.

In Verbindung mit dem entsprechenden Zubehör können sowohl private als auch professionelle Anwendungen realisiert werden. Diese reichen von der einfachen Vernetzung zweier Endgeräte im Privathaushalt bis zur professionellen Zuführung von sicheren Internetzugängen in Hotels und Wohnanlagen.

Wir bieten auch projektspezifische Entwicklungen und Lösungen an.

Nennen Sie uns Ihre Wunschanwendung - wir nehmen die Herausforderung an.

co@xLAN Internetzugang und LAN-Netzwerk im ganzen Haus über das bestehende Antennennetz (SAT-ZF, DVB-T/T2, Kabel-TV). Unterstützt den durch Powerline-Produkte bekannten HomePlugAV-Standard.

co@xLAN kann in jedes Antennennetz integriert werden, egal ob Kabel-TV, DVB-T oder SAT-ZF-Verteilanlage. Die intelligenten co@xLAN Antennendosen können zum Anschluss zweier LAN-fähiger Endgeräte als auch zur Einspeisung des DSL/LAN-Signals genutzt werden.

Die 2 LAN-Ports der Dosen sind unabhängig voneinander nutzbar. Mit co@xLAN lässt sich IP-TV innerhalb des Gebäudes einfach über die bestehende Antennenverkabelung realisieren, ohne Glasfaserleitungen zu jedem TV-Gerät zu verlegen.

Nutzung der bestehenden Antennenverkabelung (Kabel/SAT/DVB-T) durch co@xLAN Internet direkt am TV bzw. an der HbbTV Settopbox ohne störanfälliges WLAN (kein Elektrosmog).

• IP-TV-Anwendungen in Verbindung mit FTTH durch co@xLAN
• Vernetzung aller LAN-fähigen Geräte innerhalb des Antennen-Netzes
• Überall einsatzbar, wo Antennekabel vorhanden sind. Keine Renovierungsarbeiten erforderlich - System sofort startklar.
• Ruckelfreies Streamen von HD-Inhalten von Ihrer externen Festplatte/NAS-Server (zukunftssicher für 4K - UHDTV)
• Konfiguration als Peer-to-Peer Netzwerk oder als Master/Slave-Funktion (Hotels)
• Störungsfreier Betrieb aufgrund geschirmter Koax-Leitungen durch co@xLAN
  Übertragungsrate bis 200 Mbit/s (keine Strörung durch andere Elektrogeräte)
• Parallelbetrieb zum herkömmlichen SAT/TV/Radio-Signal
• Einfache Inbetriebnahme "Plug & Play" durch automatische Konfiguration
• DSL-Einspeisung an der Basiseinheit (Multischalter/Einschleusweiche/Master-Einheit)
  oder an jeder co@xLAN Anschlussdose
• Signalauskopplung über intelligente co@xLAN SAT/TV/LAN- oder CATV/LAN-Anschlussdose
• Stromversorgung der co@xLAN-Anschlussdose über Settopbox, Remote über Basiseinheit
  (Multischalter/Einschleusweiche/Master-Einheit) oder optional über PoE (Power over Ethernet)
• Skalierbare Erweiterung von bis zu 63 Slaves pro Master (ohne Stromversorgung) innerhalb eines Netzwerks (bei größeren Netzwerken werden einzelne Cluster gebildet mit maximal 63 Teilnehmern).

Andere Bezeichnungen für Co@xLAN sind auch Coaxlan oder Klan (bei Kathrein so genannt) mit dabei.

Allgemeiner Hinweis: in vielen Erklärungen/Anleitungen und Datenblättern steht eine Standby-Funktion erklärt ! CoaxLAN hat diese Funktion Stand 1-2015 noch nicht per Software integriert, d.h. diese Funktion steht noch nicht zur Verfügung !

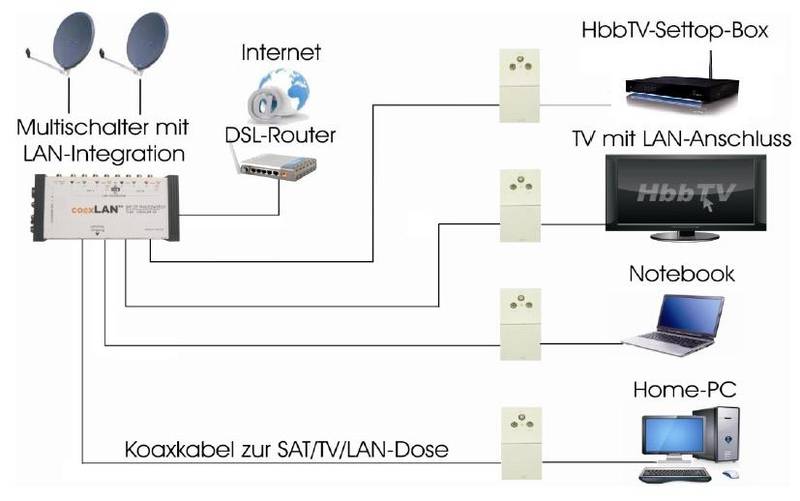

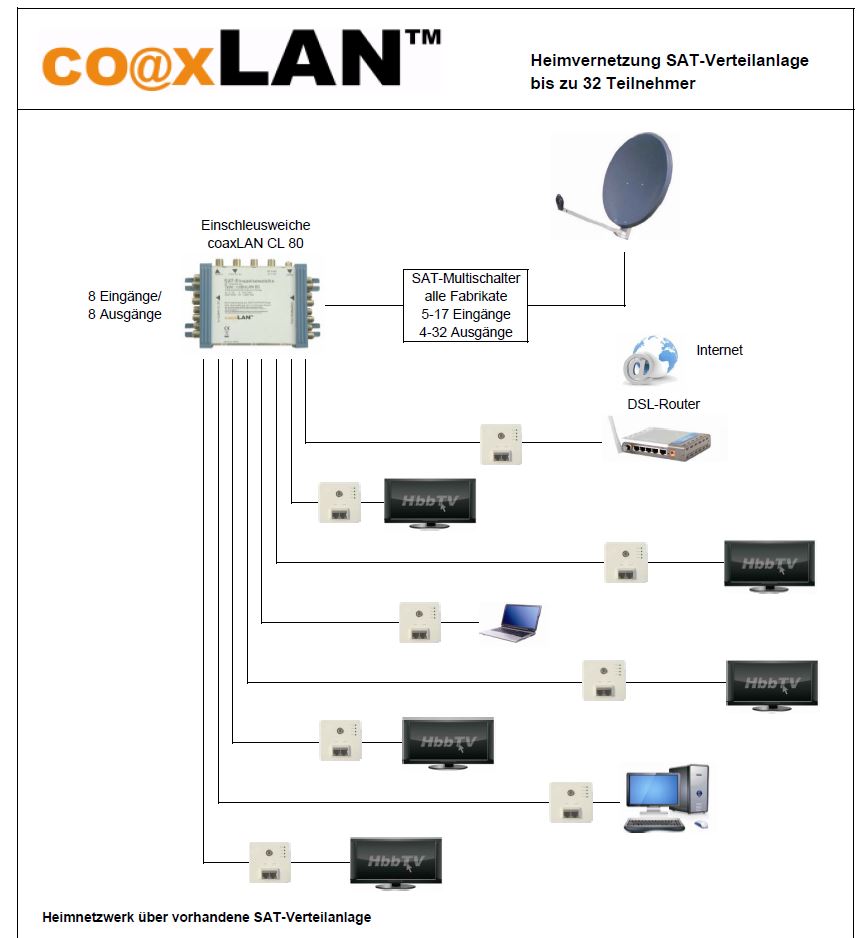

Heimvernetzung

.....das einfachste Internet für Ihren Fernseher

Kennen Sie das Problem ?

Sie haben sich zu Weihnachten einen neuen Fernseher geleistet mit Smart-TV-Funktion und wollen damit auf die Mediatheken der TV-Sender zugreifen und verpasste Sendungen
anschauen oder einfach nur auf irgendwelche Internetportale zugreifen, aber es klappt nicht mit der WLAN-Verbindung.

Neue Kabel durch die halbe Wohnung ziehen macht zuviel Schmutz und kostet auch zu viel.
Das Fernsehgerät steht meistens in der Nähe einer Antennendose.

Wussten Sie, dass über das bestehende Antennenkabel eine perfekte Internet-Vernetzung auf ganz einfach Weise aufgebaut werden kann ?

Einfach die entsprechenden Antennendosen gegen co@xLAN-Dosen austauschen und DSL/Internet an jeder x-beliebigen Stelle der Antennenverkabelung anschließen – fertig. Die Installation der co@xLAN-Dosen kann entweder in Verbindung mit einem co@xLAN-Multischalter oder mit einer co@xLAN-Einspeiseweiche erfolgen. Damit kann jede bestehende Multischalterverteilanlage problemlos in ein Highspeed-Netzwerk aufgerüstet werden.

Nun steht dem Fernseh- und Surfgenuss nichts mehr im Wege, denn die Bruttodatenrate von bis zu 200 MBit/s erlaubt selbst ruckelfreie HD-Filme.

Internet in Hotels, Krankenhäusern und Wohnheimen

.....das einfachste Internet in jedem Hotelzimmer ohne Baumaßnahmen

Wenn Sie heute ein Hotel oder eine Pension betreiben und keinen vernünftigen Internetzugang anbieten können, verringert sich die Zielgruppe Ihrer Kunden in Zukunft mehr und mehr.

Viele Dienstreisende sind heute aus Gründen der Datensicherheit von Ihren Arbeitgebern dazu verpflichtet, mit Ihren Geschäftsnotebooks keinen Online-Zugang über W-LAN herzustellen.

Um dieser Forderung gerecht zu werden, müssen Sie als Hotelier in jedem Zimmer einen drahtgebundenen Onlinezugang anbieten. Ist dieser nicht vorhanden, hilft meist nur die Neuverlegung von Netzwerkkabeln, was mit erheblichen Kosten und Baumaßnahmen verbunden ist und möglicherweise aufgrund der aktuellen Brandschutzverordnungen nur mit erhöhtem Aufwand realisierbar ist.

Doch jedes Hotelzimmer hat TV.

Mit co@xLAN nutzen Sie auf einfache Weise die bestehende Antennenverkabelung und bringen Internet ohne Baumaßnahmen kostengünstig in jedes Hotelzimmer.
Hierzu ist einfach die Antennendose im Zimmer zu wechseln. Sie haben keine Ausfallzeiten durch Baumaßnahmen, da der Umbau nur wenige Minuten in Anspruch nimmt. Im Vergleich zu freistehenden Systemen ist die feste Installation der Antennendose in der Wand auch extrem diebstahlsicher.

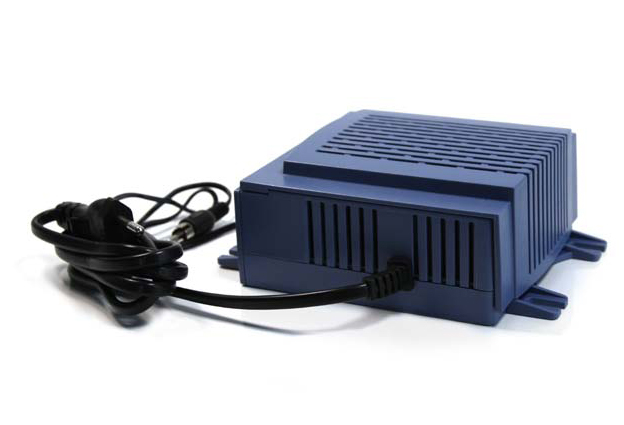

Zur Einspeisung des Internetsignals werden an geeigneter Stelle sogenannte Master-Einheiten installiert, die die angeschlossenen co@xLAN-Datendosen über ein zentrales
Netzteil mit der entsprechenden Versorgungsspannung versorgen.

Das System ist kompatibel zu Kabel-TV, DVB-T und DVB-S (Empfangskopfstellen).

Der Datenverkehr erfolgt im Master/Slave-Betrieb und schützt so die Daten der einzelnen Hotelgäste vor fremdem Zugriff. Eine Datenverbindung einzelner Zimmer zueinander ist somit ausgeschlossen.

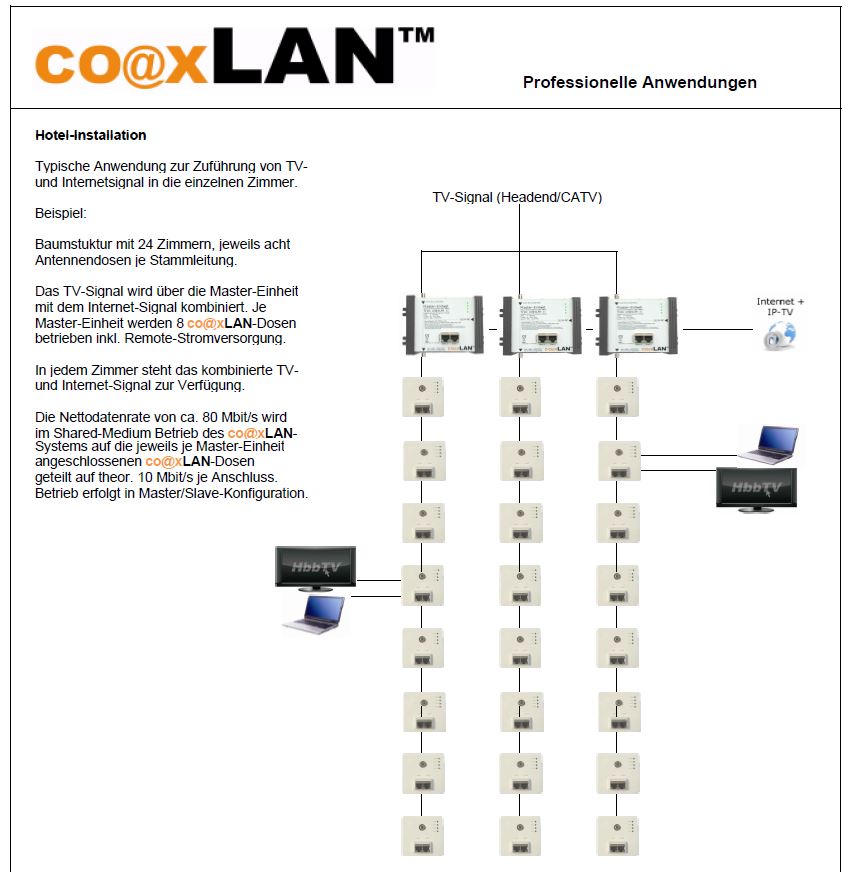

Beispiel:
Baumstuktur mit 24 Zimmern, jeweils acht Antennendosen je Stammleitung.
Das TV-Signal wird über die Master-Einheit mit dem Internet-Signal kombiniert. Je Master-Einheit werden 8 co@xLAN-Dosen betrieben inkl. Remote-Stromversorgung. In jedem Zimmer steht das kombinierte TV und Internet-Signal zur Verfügung. Die Nettodatenrate von ca. 80 Mbit/s wird im Shared-Medium Betrieb des co@xLAN Systems auf die jeweils je Master-Einheit angeschlossenen co@xLAN-Dosen geteilt auf theor. 10 Mbit/s je Anschluss.
Betrieb erfolgt in Master/Slave-Konfiguration. Skalierbare Erweiterung von bis zu 63 Slaves pro Master (ohne Stromversorgung).

Internet im Mehrfamilienhaus

.....das einfachste Internet im Wohnblock

Mehrere Internetanbieter im Mehrfamilienhaus ?

Mit co@xLAN-Vernetzung lässt sich auch dieses Problem lösen, indem jeder haushalt über seine eigene Einschleuseinheit verfügt, an dem der eigene Interentanbieter eingeschleust wird. Die Nachbarn greifen nicht auf Ihren Internetanschluß zu.

IP-TV-Anwendungen

.....der einfachste Weg von der Glasfaser ins Wohnzimmer

Von der Glasfaserleitung in der Strasse zur Antennendose im Wohnzimmer ohne große Baumaßnahmen.

Üblicherweise liegt der klassische Kabelanschluss im Keller. Wenn nun das Glasfaserkabel zum ursprünglichen Kabel-TV-Übergabepunkt verlegt wird, kann von dort id.R. die bestehende Kabelfernseh-Infrastruktur genutzt werden. Anstelle des bisherigen BK-Verstärkers wird eine Mastereinheit (CL 11) montiert. An diese Mastereinheit wird das IP-Signal des Glasfasernetzes eingespeist und über das integrierte Modem in koaxkabeltaugliche Signale gewandelt. Die bestehenden BK-Dosen werden ersetzt durch unsere co@xLAN-Dosen. Über die bestehende Antennenverkabelung werden die IP-Daten nun zu den einzelnen Dosen übertragen.

Die Speisespannung für die co@xLAN-Dosen erfolgt remote von der Mastereinheit über das Antennennetz (es müssen alle Komponenten im Antennennetz DC-tauglich sein). Alternativ können die Dosen auch ortsgespeist werden über ein Steckernetzteil.

Das System erlaubt somit den Ausbau von IP-TV-Netzen innerhalb der Wohnungsstrukturen ohne Neuverlegung von Glasfaserkabeln.

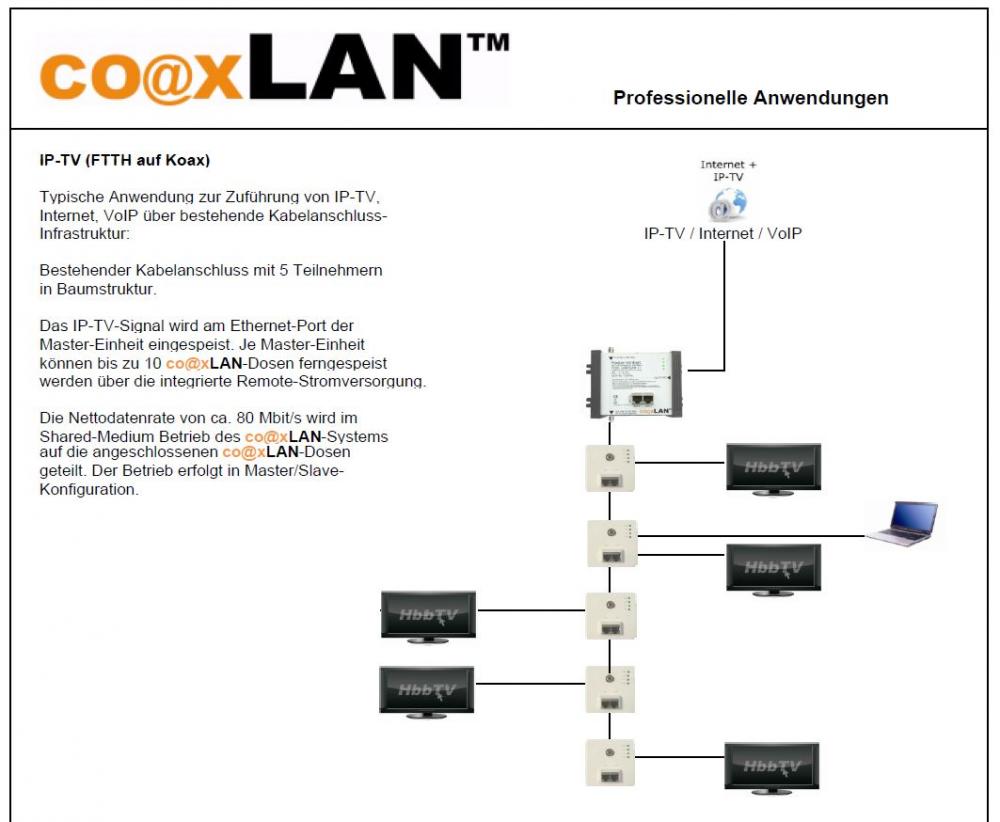

Anlagenbeispiel:
Bestehender Kabelanschluss mit 5 Teilnehmern in Baumstruktur.
Das IP-TV-Signal wird am Ethernet-Port der Master-Einheit eingespeist. Je Master-Einheit können bis zu 10 co@xLAN-Dosen ferngespeist werden über die integrierte Remote-Stromversorgung. Die Nettodatenrate von ca. 80 Mbit/s wird im Shared-Medium Betrieb des co@xLAN-Systems auf die angeschlossenen co@xLAN-Dosen geteilt. Der Betrieb erfolgt in Master/Slave- Konfiguration.

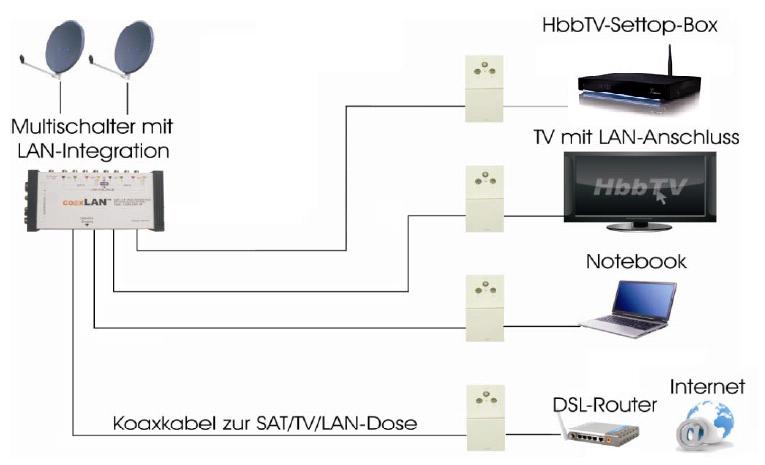

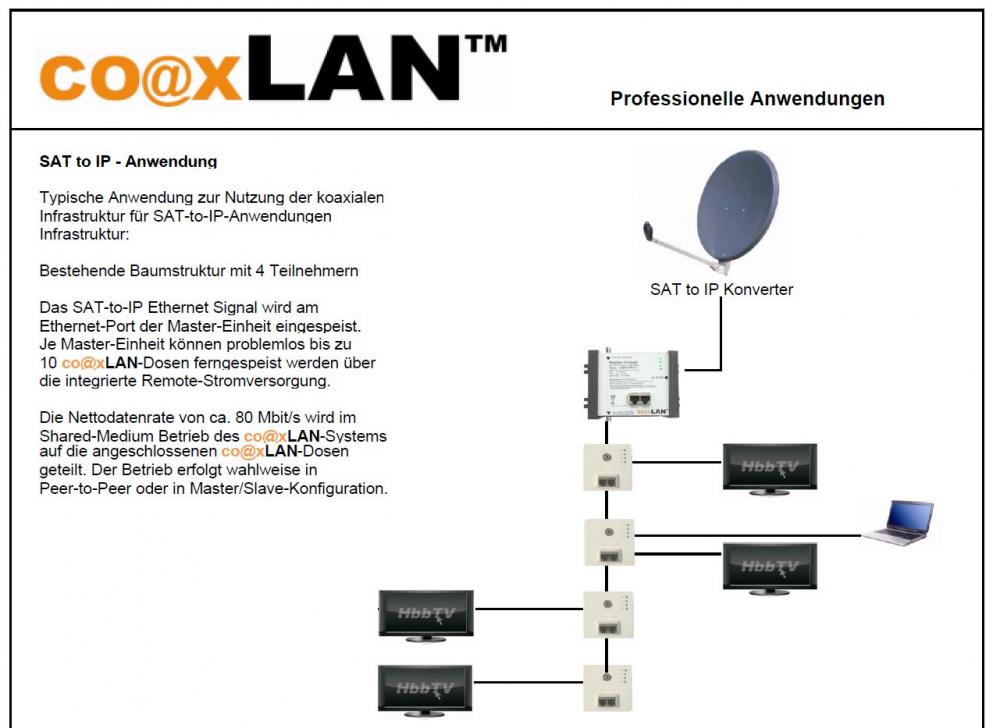

SAT to IP-Anwendungen

.....das einfachste SAT-to-IP über bestehende Antennenkabel

SAT-to-IP wird gerne genutzt zum streamen von Inhalten auf mobile Endgeräte (Smartphones und Tablets). In Verbindung mit co@xLAN können die SAT-to-IP-Signale von der Satelliten-Empgfangsantenne in die jeweiligen Etagen eines Gebäudes übertragen werden.

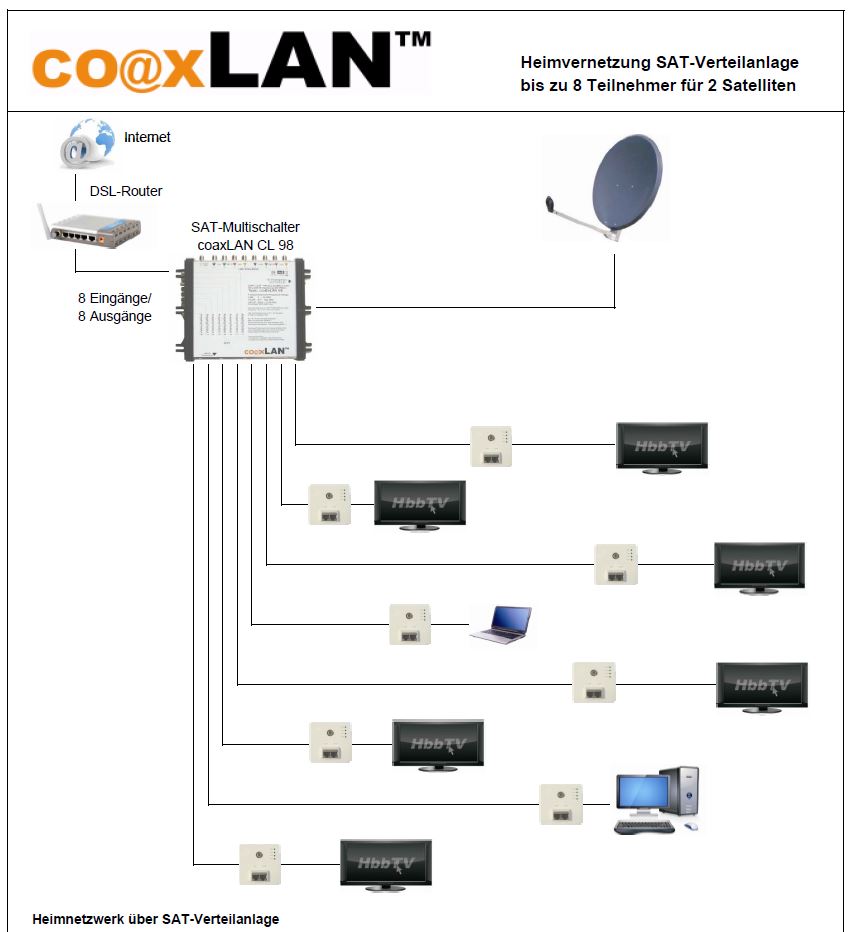

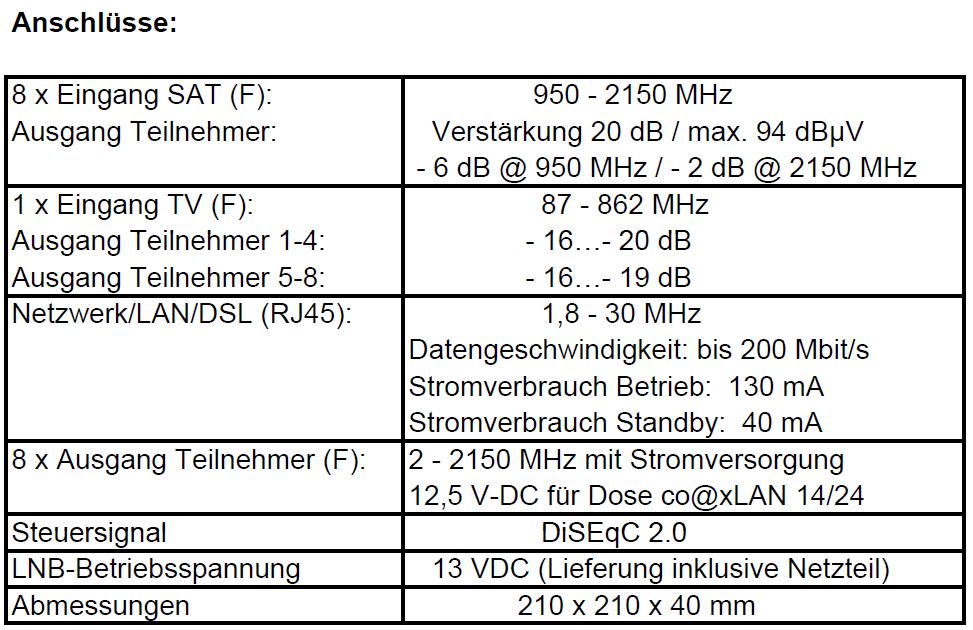

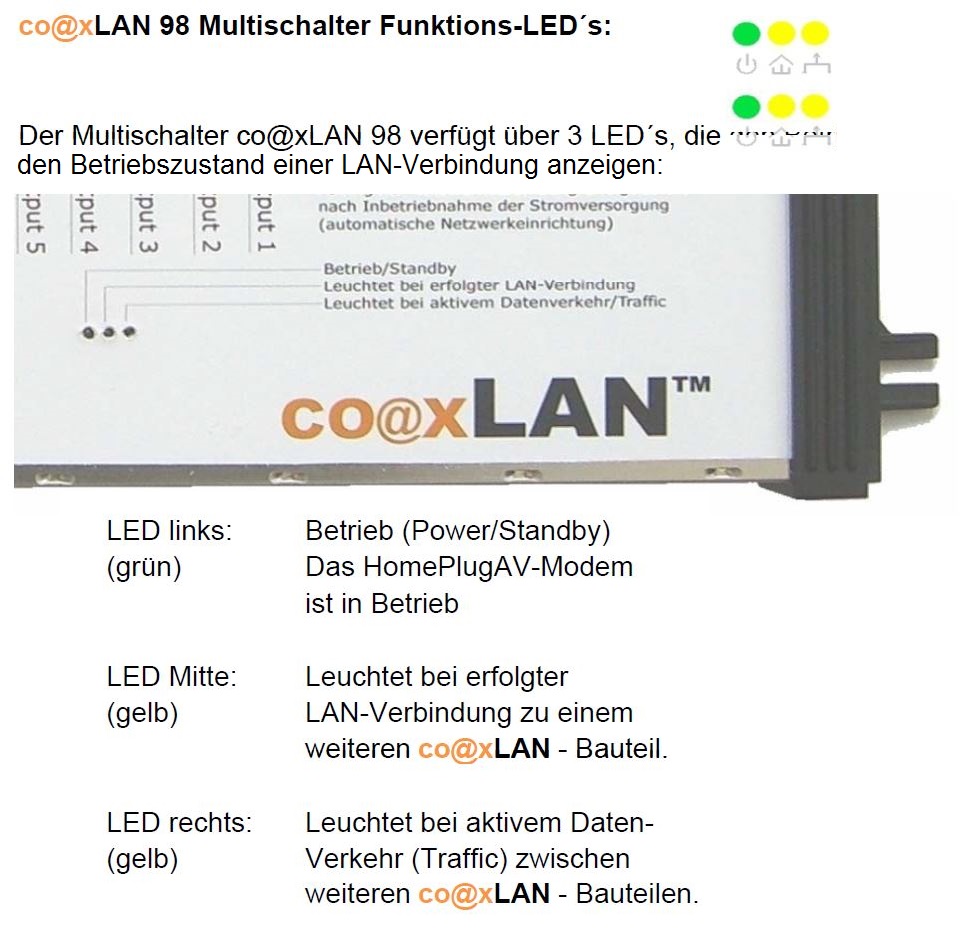

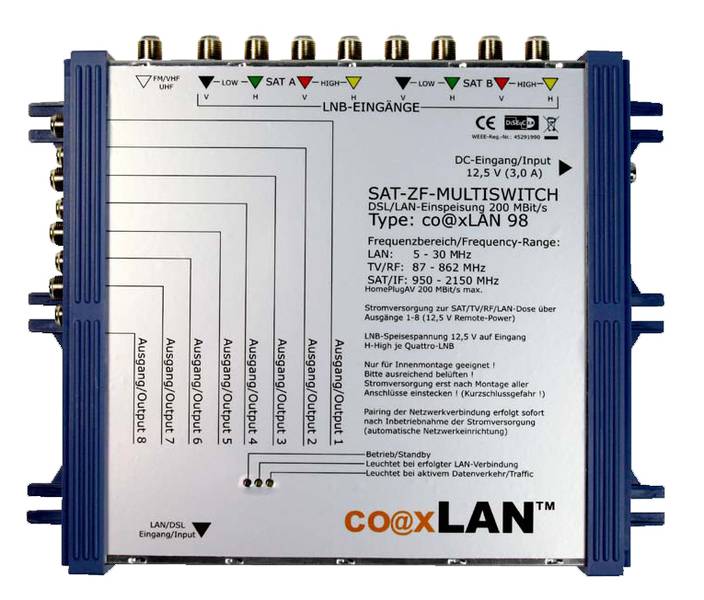

SATELLIT + INTERNET co@xLAN/coaxlan SAT-Multischalter 9/8 CL 98 NT

Multischalter für 2 Satellitenpositionen, 8 Receiver-Ausgänge mit zusätzlichem LAN-Eingang zur Verteilung des Internetsignal über die Sat-Leitung/die Koaxialkabel-Verteilung

Hauptmerkmale:

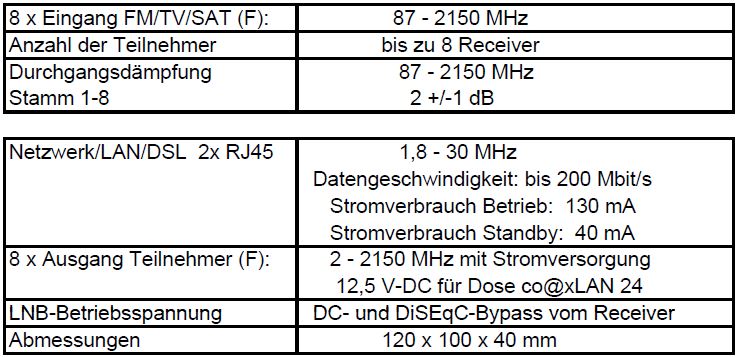

Model: co@xLAN 98
8x SAT- / 1x terr. Eingang
8x Ausgang/Teilnehmer
Eingänge SAT-ZF: 8 (F)
Eingänge terrestrisch: 1 (F)
Anzahl Receiverausgänge: 8 (F)
Frequenzbereich SAT-ZF: 950 - 2300MHz
Frequenzbereich terrestrisch: 40 - 862MHz
Max. Eingangspegel SAT: 95dBµV
Temp. Bereich: -20 .....+ 60 °C
LAN Eingang RJ 45 LAN
inkl. co@xLAN-Technologie
Plug and play System
Datenübertragung im 1,8 - 30 MHz Bereich
DSL / LAN Einspeisung 200Mbit/s

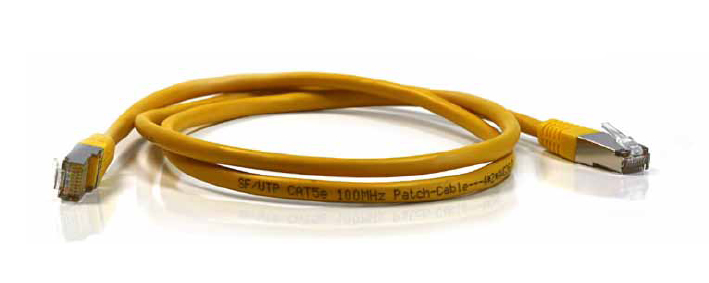

inkl. LAN-Anschluß-Kabel 1,5m gelb

Hersteller: co@xlan
Typ: CL98NT
EAN: 4260107565338

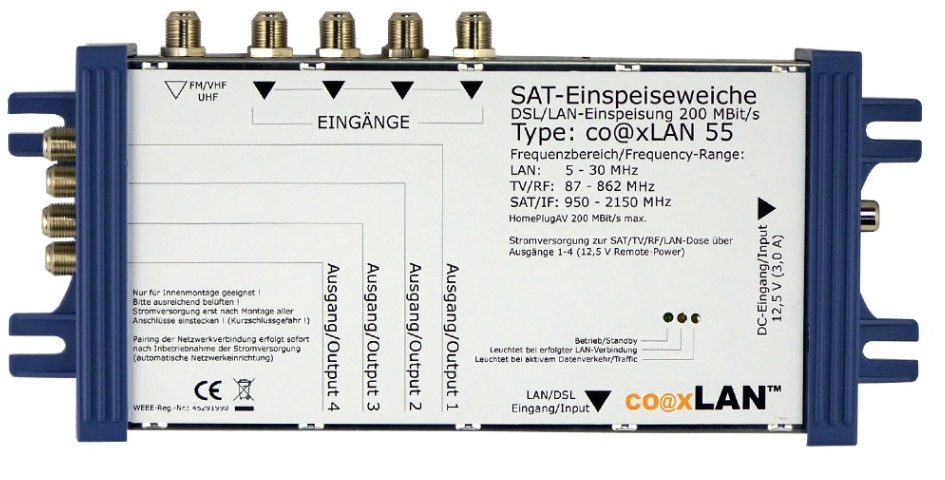

SATELLIT + INTERNET co@xLAN/coaxlan 55 Einspeiseweiche 4-fach

Die Lösung zur LAN-Einspeisung in Sat-Systeme für bis zu 4 Teilnehmer / Verteilung des Internetsignal über die Koax-Leitung.

Optimal zur Erweiterung:
- bestehender Satelliten-Empfangsanlagen mit Quad LNB
- bestehender Satelliten-Empfangsanlagen mit Multischalter (bis max 4 Leitungen)

Hauptmerkmale:
Model: co@xLAN 55
4x SAT- / 1x terr. Eingang
4x Ausgang
Eingänge SAT-ZF: 4 (F)
Eingänge terrestrisch: 1 (F)
Anzahl Receiverausgänge: 4 (F)
Frequenzbereich SAT-ZF: 950 - 2150MHz
Dämpfung SAT: -2dB
Frequenzbereich terrestrisch: 87 - 862MHz
Dämpfung: terr.: -3dB
Frequenzbereich LAN: 5-30 MHz
Temp. Bereich: -20 .....+ 60 °C
LAN Eingang RJ 45 LAN
inkl. co@xLAN-Technologie
Plug and play System
Datenübertragung im 5 - 30 MHz Bereich
DSL / LAN Einspeisung 200Mbit/s
Stromverbrauch Btrieb: 130mA
inkl. LAN-Anschluß-Kabel 1,5m gelb


Hersteller: co@xlan
Typ: 55
EAN: 4260107565345

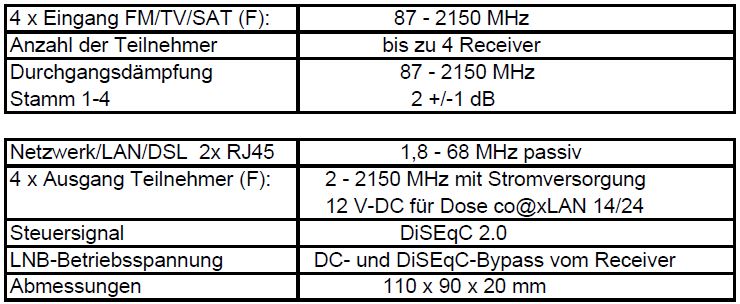

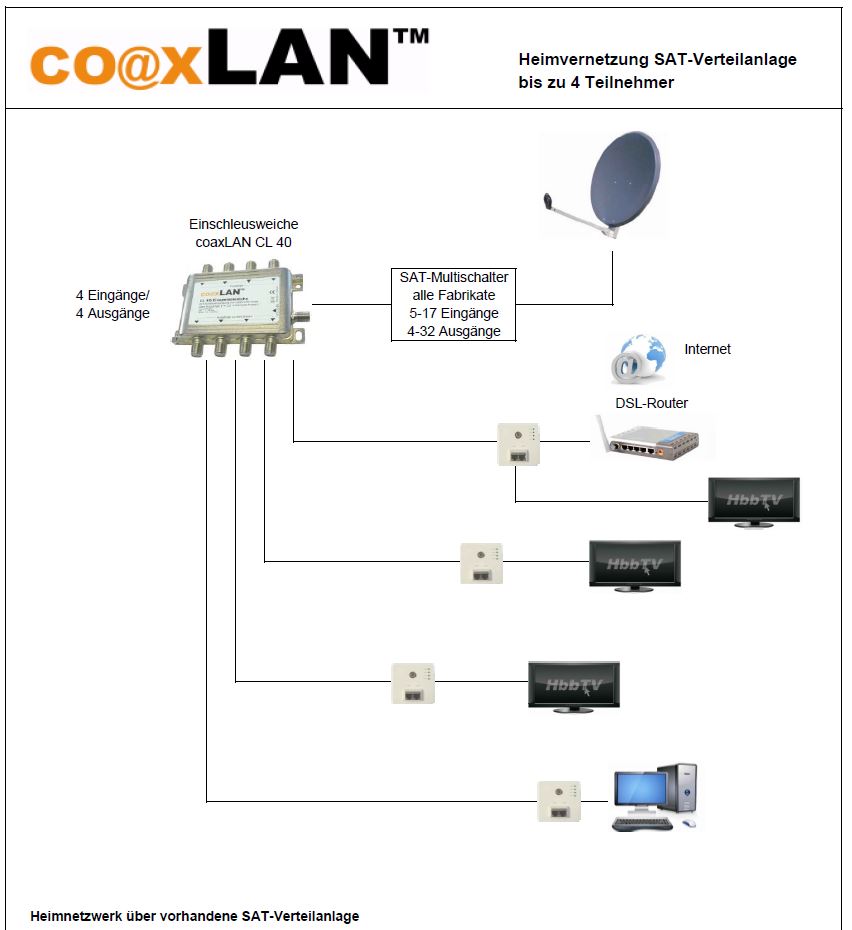

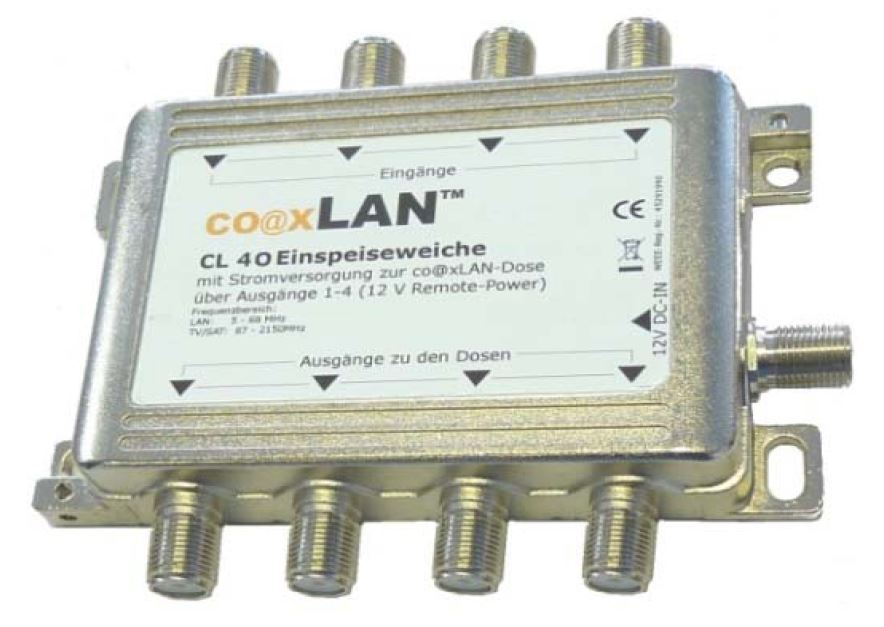

co@xLAN Multischalter Einspeiseweiche CL 40 NT für 4 Teilnehmer mit Remote-Stromversorgung

Multischalter Einspeiseweiche mit Remote-Stromversorgung für Teilnehmer-Anschlußdosen co@xLAN 24 und integriertem HomePlug-Modem. Die Einspeiseweiche kann nach den Ausgängen eines beliebigen Multischalter aller Fabrikate eingesetzt werden und erfordert damit keinen kostspieligen Ersatz der bestehenden Multischalter. DSL und Netzwerkdaten werden an einer der angeschlossenen Dosen eingespeist und stehen an jeder Dose zur Verfügung.

Hersteller: co@xlan
Typ: CL40NT
EAN: 4260339390111

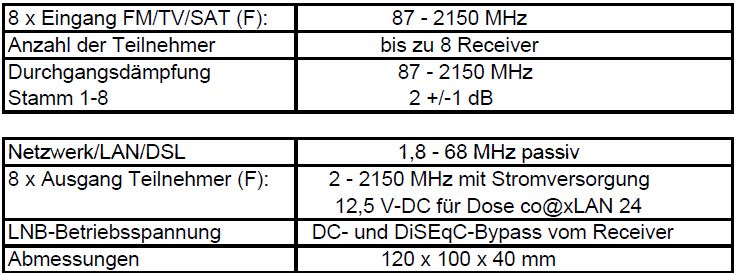

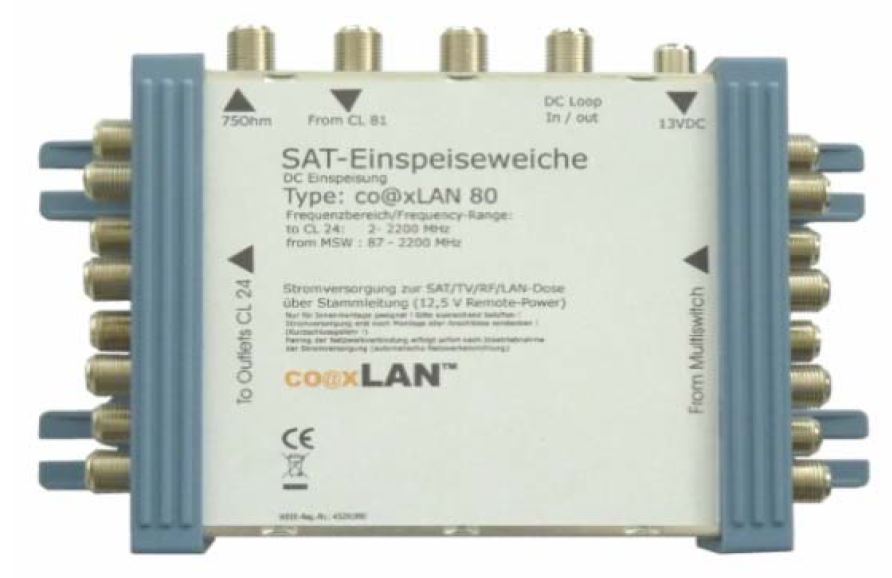

co@xLAN Multischalter Einspeiseweiche CL 80 NT für 8 Teilnehmer mit Remote-Stromversorgung

Multischalter Einspeiseweiche mit Remote-Stromversorgung für Teilnehmer-Anschlußdosen co@xLAN 24 und integriertem HomePlug-Modem. Die Einspeiseweiche kann nach den Ausgängen eines beliebigen Multischalter aller Fabrikate eingesetzt werden und erfordert damit keinen kostspieligen Ersatz der bestehenden Multischalter. DSL und Netzwerkdaten werden an einer der angeschlossenen Dosen eingespeist und stehen an jeder Dose zur Verfügung.

Hersteller: co@xlan
Typ: CL80NT
EAN: 4260339390128

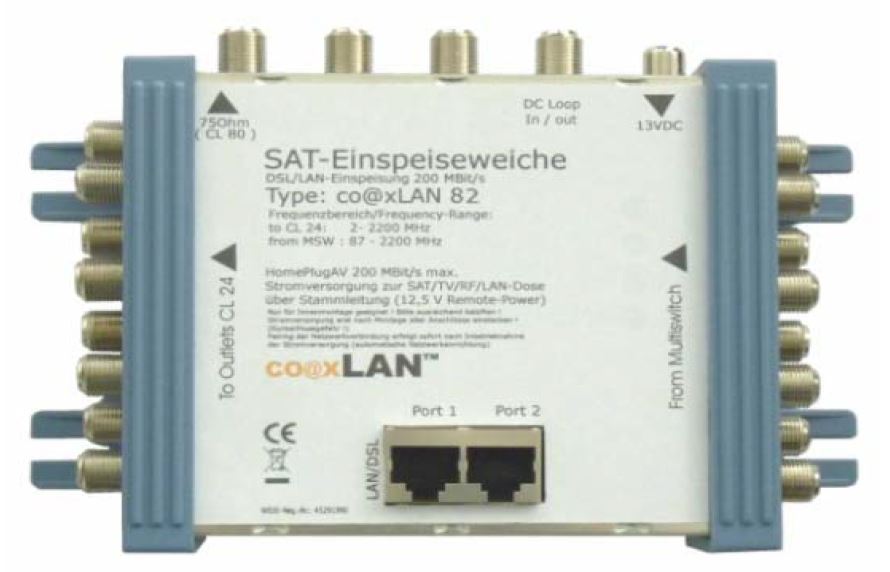

co@xLAN Multischalter Einspeiseweiche CL 82 NT für 8 Teilnehmer mit Remote-Stromversorgung und Modem mit 2 LAN-Ports

Multischalter Einspeiseweiche mit Remote-Stromversorgung für Teilnehmer-Anschlußdosen co@xLAN und integriertem HomePlug-Modem. Die Einspeiseweiche kann nach den Ausgängen eines beliebigen Multischalter aller Fabrikate eingesetzt werden und erfordert damit keinen kostspieligen Ersatz der bestehenden Multischalter. DSL und Netzwerkdaten werden direkt an der CL 82 eingespeist und stehen an jeder Dose zur Verfügung.

Hersteller: co@xlan
Typ: CL82NT
EAN: 4260339390135

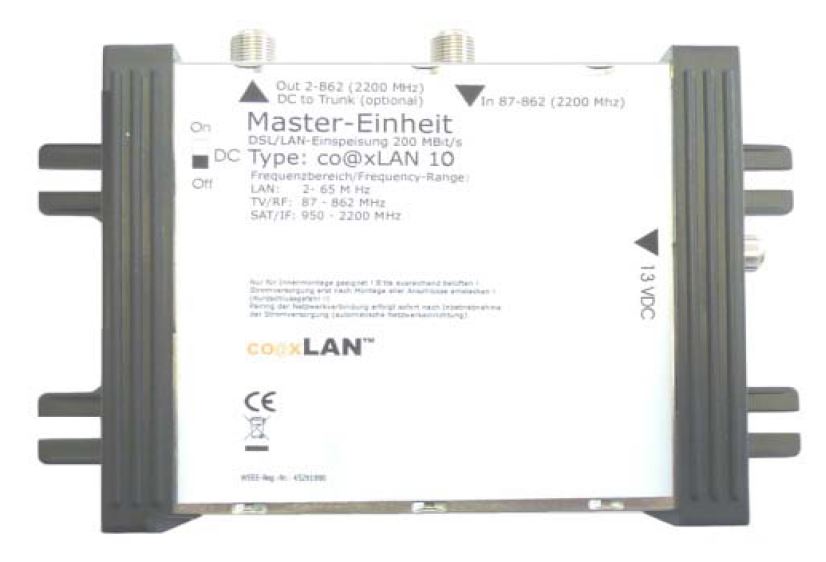

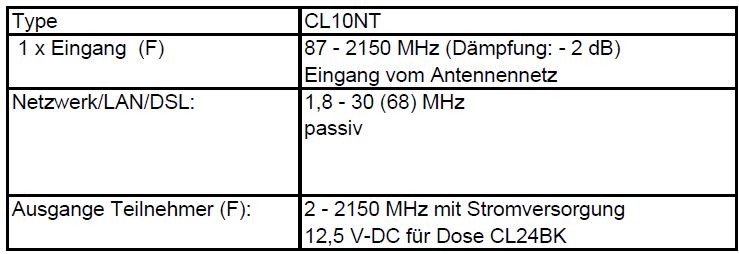

co@xLAN Mastereineit CL 10 NT mit Remote-Stromversorgung

Master-Einheit mit Remote-Stromversorgung für Teilnehmer-Ansschluss-Dosen co@xLAN CL24BK in Baumstruktur/Reihenverkabelung (Anwendung mit Durchgangsdosen):

Über die Master-Einheit co@xLAN CL 10 NT werden die an der angeschlossenen Baumtruktur/Reihenverkabelung vorhandenen co@xLAN CL24BK-Dosen ferngespeist. Es können bis zu 8 Dosen an einer Master-Einheit angeschlossen werden.


Hersteller: co@xlan
Typ: CL10NT
EAN: 4260339390067

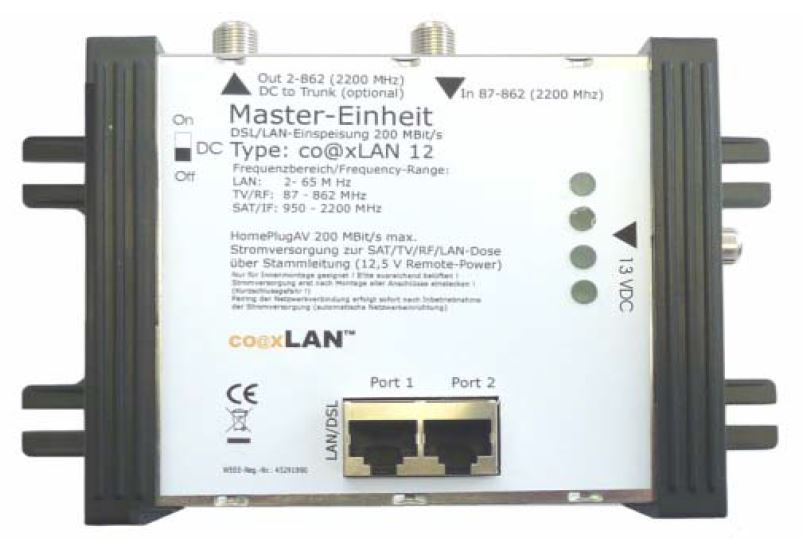

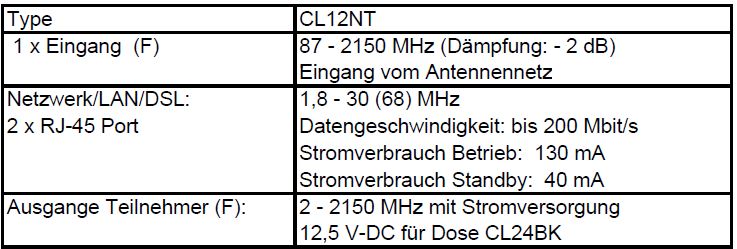

co@xLAN Mastereineit CL 12 NT mit Remote-Stromversorgung und Modem mit 2 LAN-Ports

Ersetzt durch CoaxLAN CL120NT mit jetzt 500 Mbit/s - nur noch 1 LAN-Anschluss auf der Unterseite (statt 2 vorne)

Master-Einheit mit Remote-Stromversorgung für Teilnehmer-Ansschluss-Dosen co@xLAN CL24BK mit integriertem Modem in Baumstruktur/Reihenverkabelung (Anwendung mit Durchgangsdosen).

Die Master-Einheit dient zur Einspeisung von Daten/DSL/Internet in eine Baumstruktur, bzw. zur Signaleinspeisung in Antennenkabel. Über die Master-Einheit werden die an der angeschlossenen Baumtruktur/Reihenverkabelung vorhandenen co@xLAN CL24BK-Dosen ferngespeist. Es können bis zu 8 Dosen an einer Master-Einheit angeschlossen werden.


Hersteller: co@xlan
Typ: CL12NT
EAN: 4260339390074

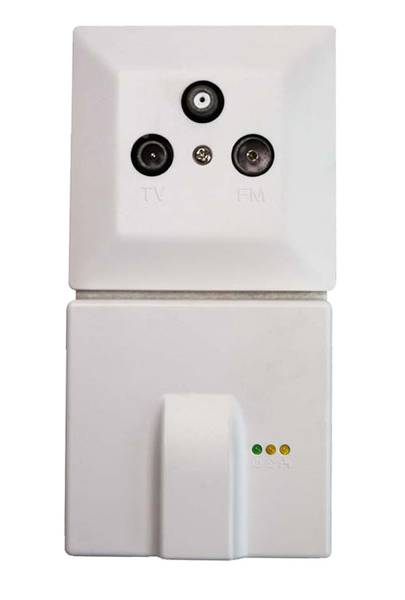

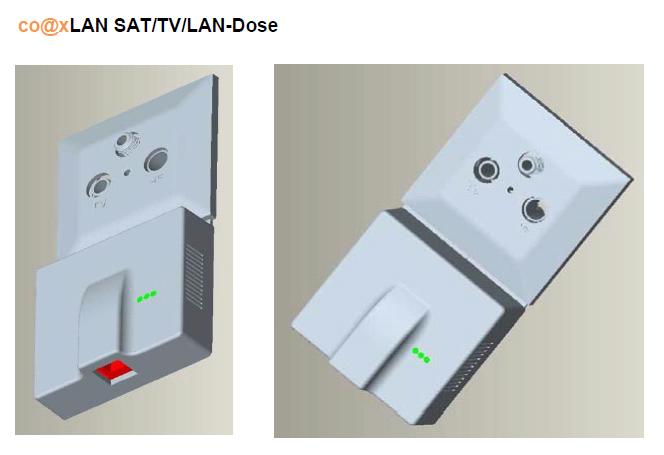

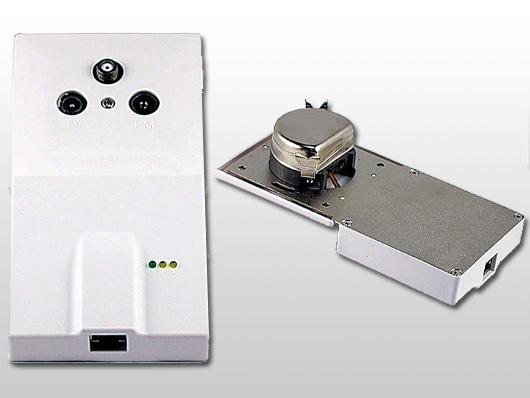

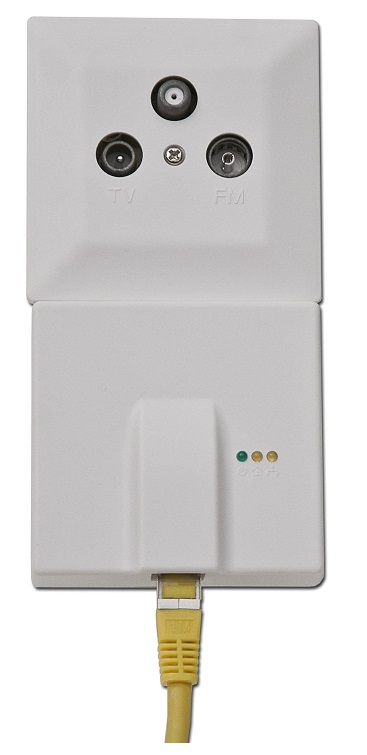

SATELLIT + INTERNET co@xLAN/coaxlan Antennendose 14
co@xLAN CL14 aktive 200 MBit SAT/TV/RF/LAN Antennendose

Antennendose 3-fach (SAT/Radio/TV) mit zusätzlichem LAN-Anschluss zur Verteilung des Internetsignal über die Sat-Leitung.

Hauptmerkmale:
Stichleitungsdose
für Standard-Unterputzmontage
(nur 1x Unterputzdosenausschnitt)
LAN-Modul-Teil auf Putz
3x Ausgang (Sat / terr. TV und Radio)
LAN Anschluß: RJ 45 LAN
inkl. co@xLAN-Technologie
Plug and play System
mit Status-Anzeige (3x LED)
Datenübertragung im 1,8 - 30 MHz Bereich
DSL / LAN Einspeisung 200Mbit/s
inkl. LAN-Anschluß-Kabel 1,5m gelb


Hersteller. co@xlan
Typ: CL14
EAN: 4260107565321

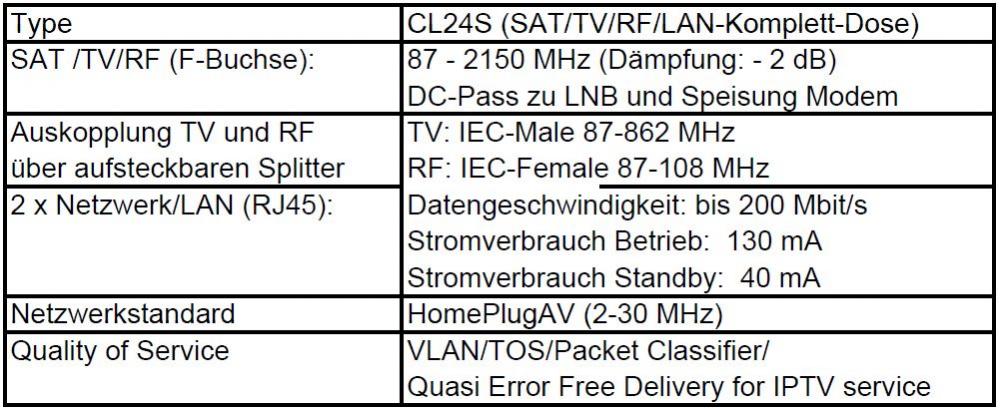

SATELLIT + INTERNET co@xLAN/coaxlan Antennendose CL24S
co@xLAN CL24S aktive 200 MBit SAT/TV/RF/2xLAN Antennendose

Antennendose 3-fach (SAT) mit zusätzlichen 2xLAN-Anschluß zur Verteilung des Internetsignal über die Sat-Leitung.

Hauptmerkmale:
Stichleitungsdose
für Standard-Unterputzmontage
2x LAN Ein-/Ausgang RJ45 LAN
1x kombinierter Ausgang breitbandig (Sat / terrestrisches TV oder Radio)
LAN Anschluß: RJ 45 LAN
inkl. co@xLAN-Technologie
Plug and play System
mit Status-Anzeige (LED)
Datenübertragung im 1,8 - 30 MHz Bereich
DSL / LAN Einspeisung 200Mbit/s
inkl. LAN-Anschluß-Kabel 1,5m gelb


Hersteller: co@xlan
Typ: CL24S
EAN: 4260339390043

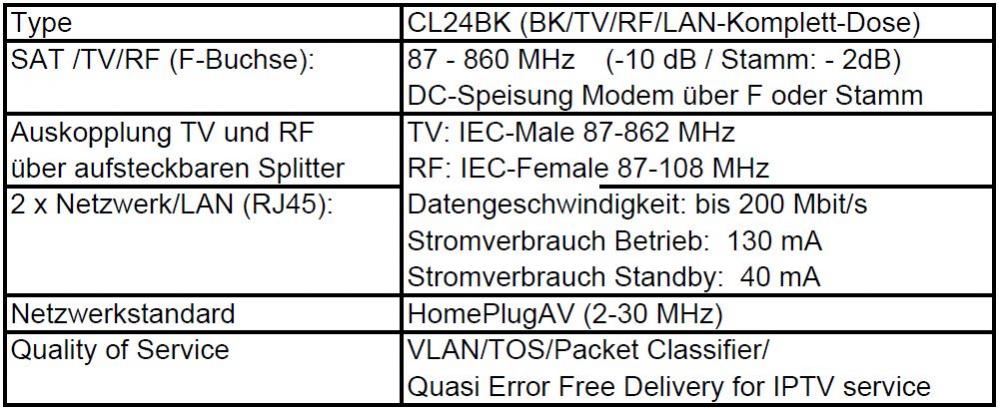

TERRESTRIK + INTERNET co@xLAN/coaxlan Antennendose CL24BK
co@xLAN CL24BK aktive 200 MBit BK/TV/RF/2xLAN Antennendose

Antennendose 3-fach (BK/TV/Rundfunk) mit zusätzlichen 2xLAN-Anschluß zur Verteilung des Internetsignal über die Koax-Leitung.

Hauptmerkmale:
Stichleitungsdose
für Standard-Unterputzmontage
2x LAN Ein-/Ausgang RJ45 LAN
1x kombinierter Ausgang breitbandig (terrestrisches Kabel-TV/DVB-T oder Radio)
LAN Anschluß: RJ 45 LAN
inkl. co@xLAN-Technologie
Plug and play System
mit Status-Anzeige (LED)
Datenübertragung im 1,8 - 30 MHz Bereich
DSL / LAN Einspeisung 200Mbit/s
inkl. LAN-Anschluß-Kabel 1,5m gelb


Hersteller: co@xlan
Typ: CL24BK
EAN: 4260339390050

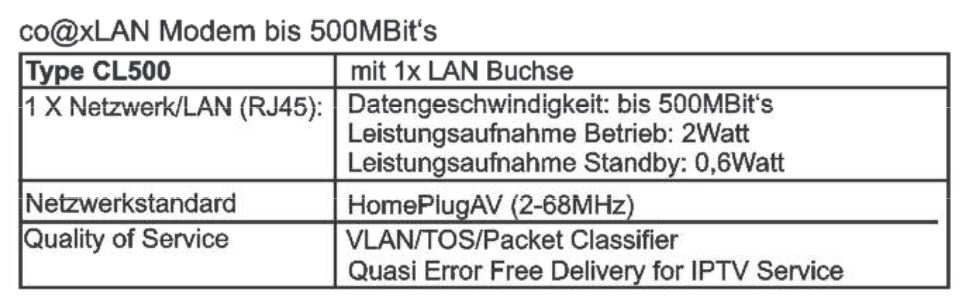

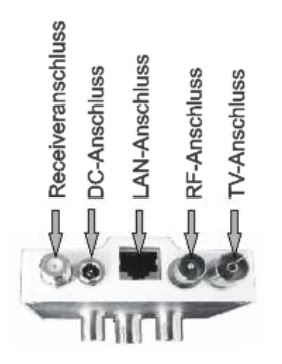

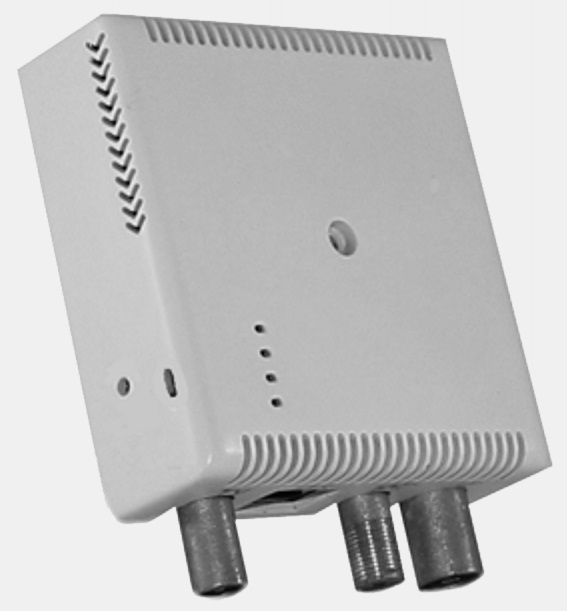

co@xLAN CL500 Modem (1 LAN-Port / bis 500 Mbit/s)
Die coaxLAN-Modems können direkt auf den Dosen der CL5-Serie aufgesteckt werden. Die zuschaltbaren Bridge-Funktion ersetzt eine Kabelverbindung zwischen dem Router und dem coaxLAN Kabelnetz. Beim CL500 steht Ihnen ein LAN-Anschluss zur Verfügung.

Zusätzlich sind folgende Anschlüsse vorhanden:
- F-Anschluss: SAT oder BK/ CATV Signal
- IEC-Buchse: TV Signal IEC- Stecker: RF Signal
- DC-Buchse: zur direkten Stromversorgung


Hersteller: CoaxLAN
Typ: CL500 Modem
EAN: 4260339390173

-----------------------------

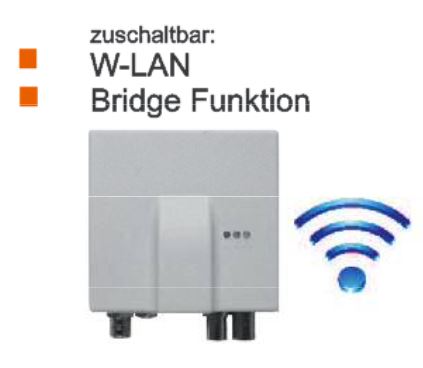

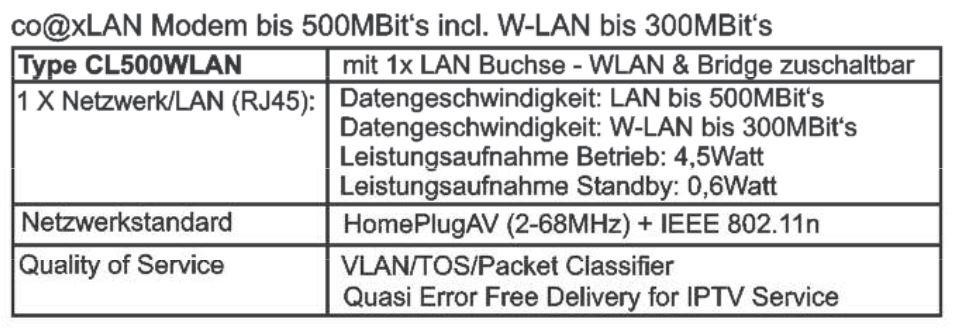

co@xLAN CL500WLAN Modem (1 LAN-Port - WLAN oder WLAN Bridge zuschaltbar / bis 500 Mbit/s LAN bzw. 300 MBit/s WLAN)
Die coaxLAN-Modems können direkt auf den Dosen der CL5-Serie aufgesteckt werden. Hier können Sie zwischen dem CL500 und dem CL500WLAN wählen. Beim CL500WLAN können Sie das W-LAN Signal direkt am Modem zuschalten, so dass Ihnen ein LAN-Anschluss und ein W-LAN Signal zur Verfügung steht. Die zuschalbaren Bridge-Funktion ersetzt eine Kabelverbindung zwischen dem Router und dem coaxLAN Kabelnetz. Beim CL500 steht Ihnen ein LAN-Anschluss zur Verfügung.

Zusätzlich sind folgende Anschlüsse vorhanden:
- F-Anschluss: SAT oder BK/ CATV Signal
- IEC-Buchse: TV Signal IEC- Stecker: RF Signal
- DC-Buchse: zur direkten Stromversorgung

Hersteller: CoaxLAN
Typ: CL500WLAN Modem
EAN: 4260339390180


-------------------

Download CoaxLAN CL500 Setup-Software => KLICK
Setup Software (deutsch) für CL500 und CL500WLAN für Slave-Programmierung, Firmware-Update und weitere Anwendungen (237.4MB)

-------------------

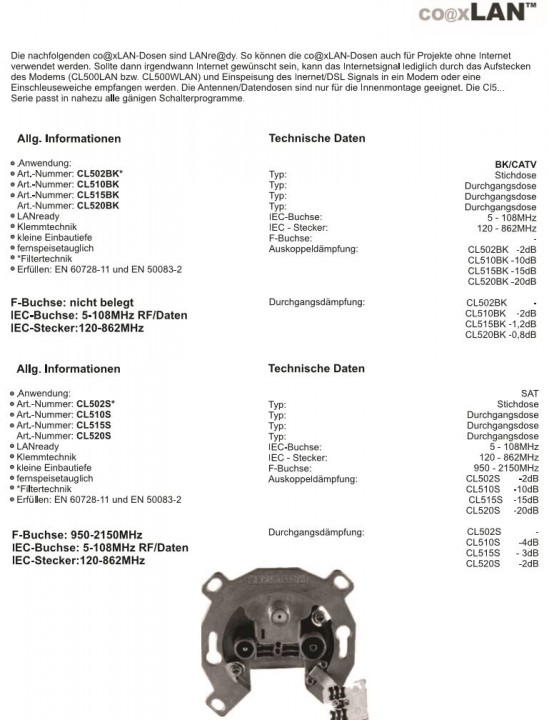

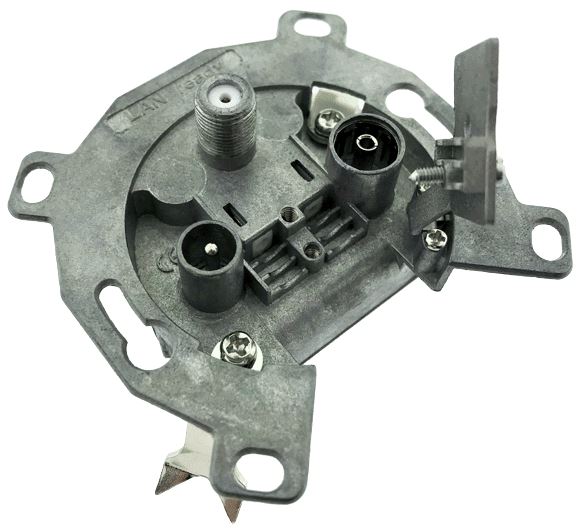

Antennendosen speziell für CoaxLAN Systeme !!!!

Nur über diese Antennendosen wird über die Rundfunk-Buchse (IEC) der benötigte Frequenzbereich zur Verfügung gestellt !
Nur mit dieser Antennendose ist eine Fernspeisung (sofern der Multischalter/Router dies unterstützt) möglich (Verteiler die eventuelle noch verbaut sind etc. müssen auch DC-tauglich sein, also Spannung durchlassen).

Es stehen Antennendosen für BK (Breitband-Kabel) und für SAT zur Verfügung.
Stichdose = "Enddose" (also letzte im Strang)
Durchgangsdosen die mit abgesetzter Auskoppeldämpfung verfügbar sind.
Bei nur 2 Dosen werden z.B. dann CL510S/BK (Durchgangsdose) => CL502S/BK (Stichdose) !

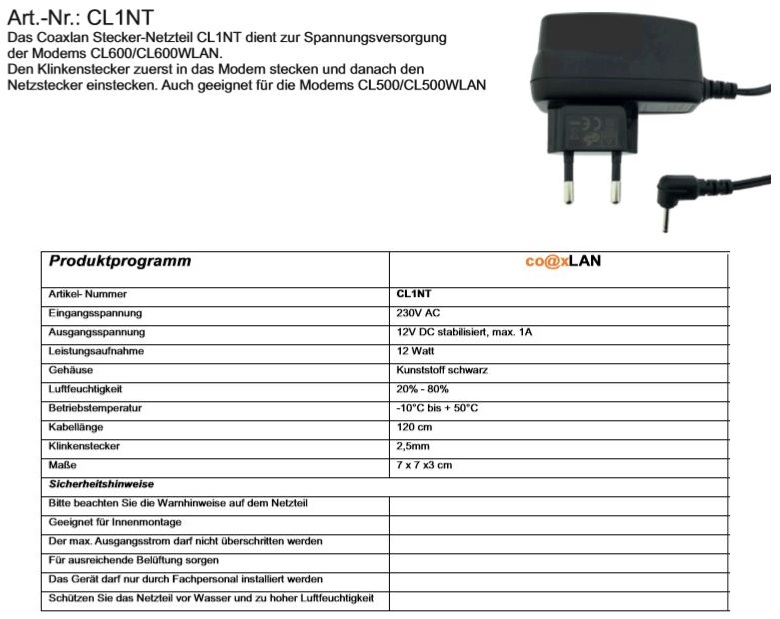

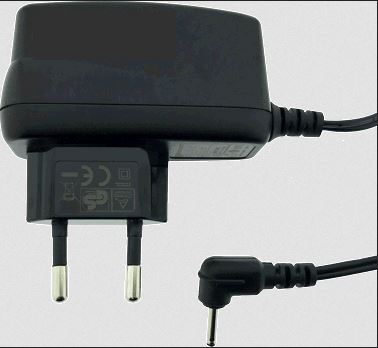

Falls keine Fernspeisung möglich ist müssen die CoaxLAN-Modem mit extra Netzteil versorgt werden.

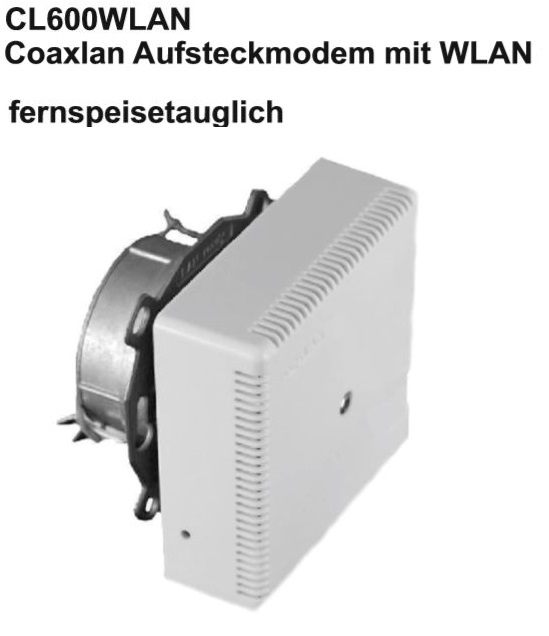

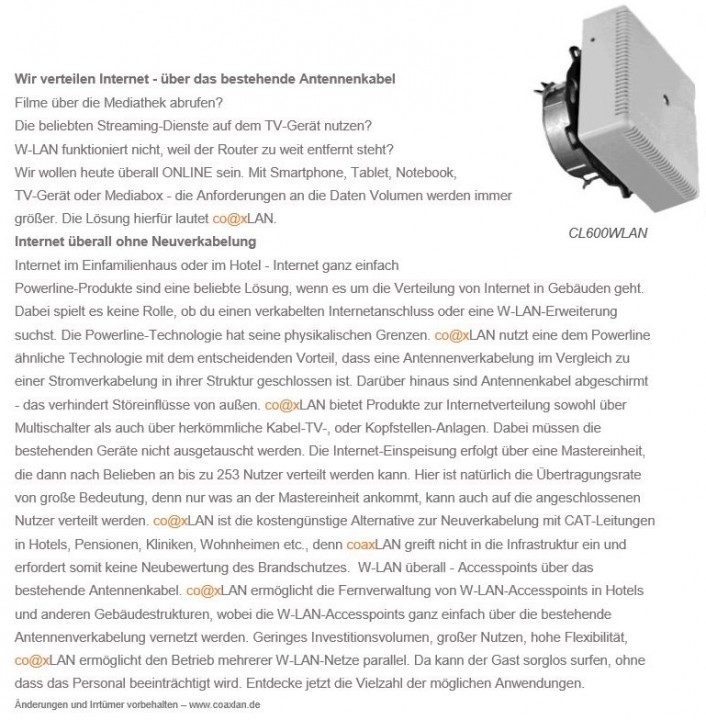

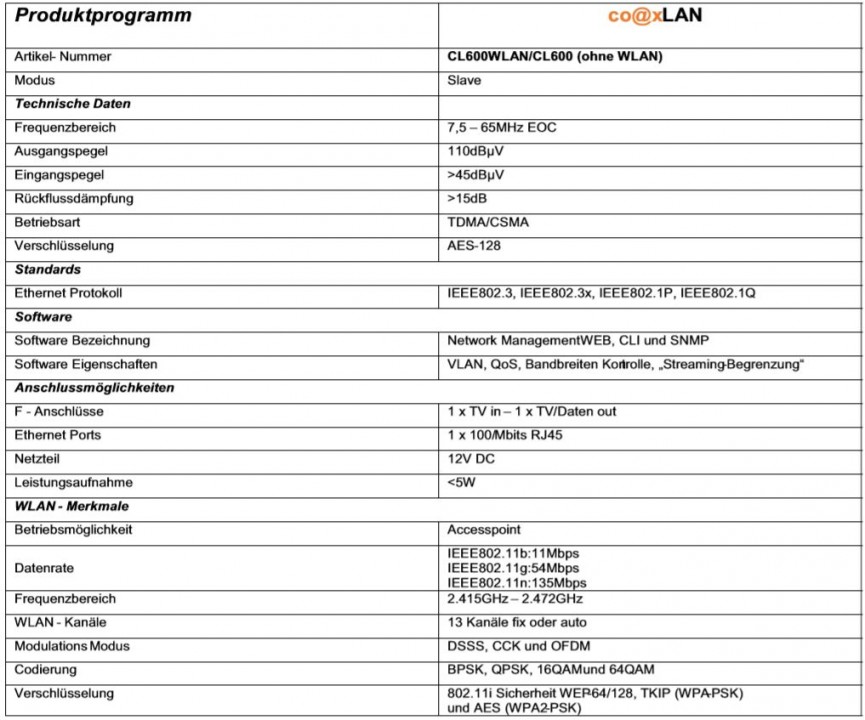

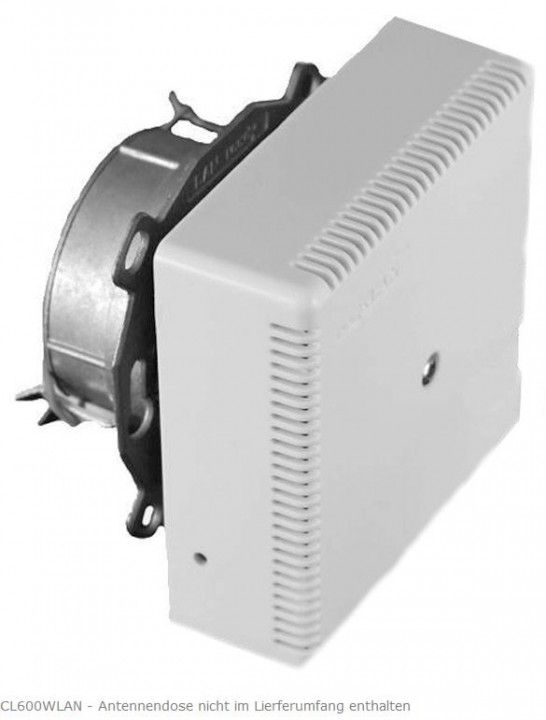

co@xLAN CL600WLAN Modem (1 LAN-Port - WLAN oder WLAN Bridge zuschaltbar - bis 600 Mbit/s LAN bzw. 300 MBit/s WLAN)
Shoplink

Aufsteckbares WLAN Modem SLAVE - VLAN - bis 4 SSID's - WLAN (2T2R MIMO) einstell- & zuschaltbar 1 LAN Port (RJ45) + TV/RF/DC Buchsen

CoaxLAN CL600WLAN aufsteckbares Powerline Modem 600 MBit/s WLAN 4 SSID's RJ45
- aufsteckbares Powerline WLAN Modem SLAVE
- Modem auf 3-Loch Dosen aufsteckbar
- VLAN
- bis 4 SSID'S
- WLAN (2T2R MIMO) einstell- & zustellbar
- 1x Ausgang LAN-Port (RJ45) bis 600MBit?s
- 1x Ausgang TV / 1x Ausgang RF / 1x Ausgang DC Buchse für Stecker-NT- CL1NT fernspeisetauglich

Im Auslieferungszustand lassen sich die coaxLAN Powerline Modems im Shared Netzwerk bis zu 8 coaxLAN Powerline Dosen vernetzen, diese Lösung findet im Netzwerk daheim Anwendung.

CoaxLAN = Internet über Ihr vorhandenes Antennenkabel:
Die CoaxLAN-Modems können direkt auf die 2- bzw. 3fach Antennen Dose aufgesteckt werden. Hier können Sie zwischen dem CL600 und dem CL600WLAN wählen. Beim CL600WLAN können Sie das WLAN Signal direkt am Modem zu schalten, so dass Ihnen ein LAN-Anschluss und ein WLAN Signal zur Verfügung steht. Die zuschaltbare Bridge-Funktion ersetzt eine Kabelverbindung zwischen dem Router und dem Kabelnetz.
Eine Ortsspeisung erfolgt über das Stecker-Netzteil CL1NT.
Es können bis zu 8 Modems an einem Strang ferngespeist werden, wenn alle verbauten Produkte DC-fähig sind. Hierbei werden die coaxLAN Dosen - Serie coaxLAN CL5... verwendet. Das Internet Signal wird entweder über die Einspeiseweiche (Master) CLM253/CLM6 oder über die Modems eingespeist.

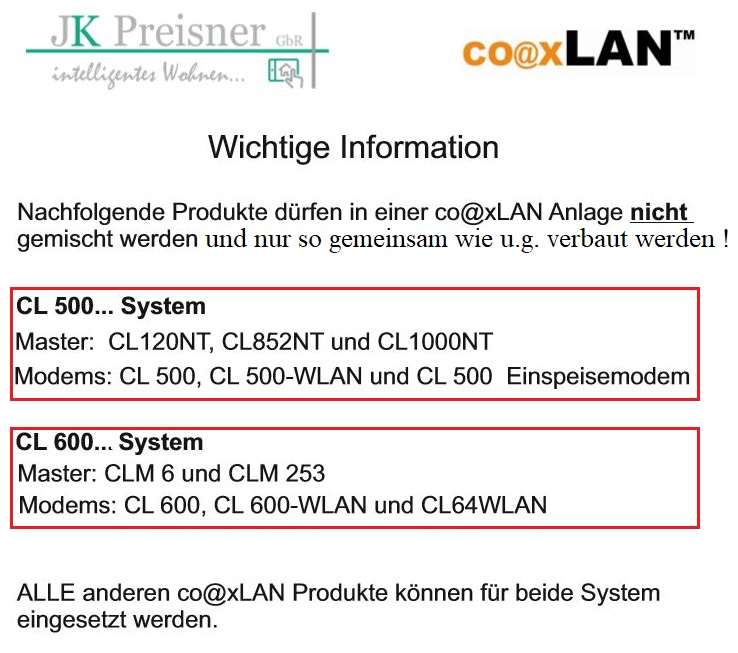

Wichtige Information:
Die coaxLAN Modems der Serie 5... und der Serie 6... dürfen in einer Anlage NICHT gemischt werden !!!
Das bedeutet das die CL600-Antennendosen nicht mit Routern/Schaltern der alten Generation mit einem eingebauten Modem (erkennbar daran das diese Router/Schalter direkt eine LAN-Buche verbaut haben) verwendet werden können.
Gleiches gilt auch für die neuen Modems CLM6, CLM253 und CL64WLAN !

Abmessungen (ohne angegeschlossenes Netzteil): H:100mm B:80mm T:45mm
Abmessungen (mit angeschlossenem Netzteil): H:100mm B:95mm T:45mm

Hinweis: dieses CoaxLAN Modem benötigt auf der RF-Buchse ("Radio") von der Antennedose kommend einen Frequenzbereich ab 2-5MHz, das erfüllen zu 99% nur die orig. CoaxLAN Antennendosen die es als Stichdosen ("Enddosen") und als Durchgangsdosen für BK (Breiband-Kabelfernsehen) und für Sat gibt.
Auch ist die Fernspeisung der CoaxLAN-Modems nur mit den orig. CoaxLAN-Antennendosen möglich, ansonsten wird immer das CL1NT Netzteil benötigt (Multischalter/Router muss Fernspeisung dann unterstützen und auch die ggf. eingesetzten Verteiler müssen die DC-Spannung durchlassen).
