Hallo,

wir modernisieren derzeit unser Haus und möchten dabei die SAT-Anlage auf-/umrüsten.

Derzeit ist im Geschützen Bereich an der Hauswand eine SAT-Schüssel mit LNB für zwei Receiver installiert.

Da wir nun ein zusätzliches Stockwerk beziehen werden kommen auch noch weitere Endgeräte hinzu.

Die Verkabelung läuft in Leerrohren über einen Schacht im Gebäudeinneren. Die Zuleitungen zu den Räumen laufen dabei in jedem Stock Sternförmig in die Räume. Sammelpunkt ist ein 19" Rack im Keller.

Ein Freund hatte mir dann den Tipp gegeben, auf Unicable2 umzusteigen, dort kann man an eine Leitung alles dranhängen und auch aufsplitten und trotzdem alle Tuner nutzen.

Bei meinem ersten Versuch der Planung und der Anfrage per Mail habe ich den Tip bekommen, dass meine Ursprüngliche Planung mit einem Dur-Line DPC-32 K nicht so gut wäre, da das Teil nur Probleme macht.

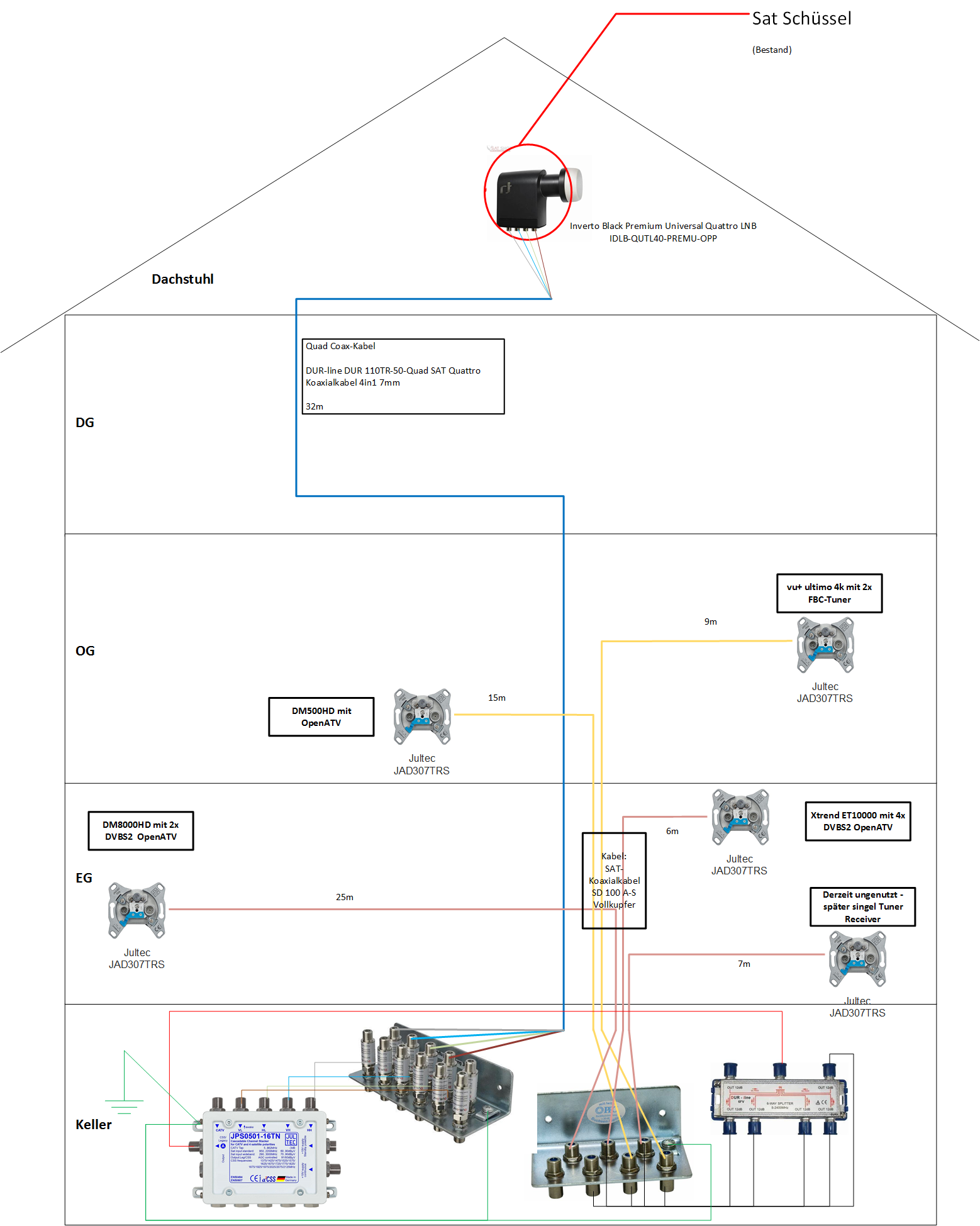

Daher habe ich mich nochmal angesetzt, ein paar Komponenten ausgetauscht und einen Plan zur besseren Übersicht gezeichnet. Zudem würde ich alle Kabel gegen hochwertigere Kabel und neue Dosen tauschen, da die derzeitigen Koax-Kabel und Dosen schon sehr alt sind und auch nicht besonders hochwertig.

Ich hoffe, es ist einigermaßen verständlich ???

Ich bin mir sicher, dass ich bestimmt irgendwas übersehen habe - und mein Ansatz nicht vollkommen falsch ist.

Über Tipps und Verbesserungsvorschläge würde ich mich sehr freuen.

jusbma hat geschrieben:Hallo,

Hallo und

jusbma hat geschrieben:wir modernisieren derzeit unser Haus und möchten dabei die SAT-Anlage auf-/umrüsten.
...................
Die Verkabelung läuft in Leerrohren über einen Schacht im Gebäudeinneren. Die Zuleitungen zu den Räumen laufen dabei in jedem Stock Sternförmig in die Räume. Sammelpunkt ist ein 19" Rack im Keller.

jusbma hat geschrieben:Zudem würde ich alle Kabel gegen hochwertigere Kabel und neue Dosen tauschen, da die derzeitigen Koax-Kabel und Dosen schon sehr alt sind und auch nicht besonders hochwertig.

In ihrer Zeichnung haben sie SD100-A-S Kabel rein geschrieben, ich empfehle ihnen hier dieses Kabel => DUR-line DUR 95KN Vollkupfer Koaxialkabel SAT-Digitalkabel (6,9mm / 1.13mm / >95db / 3-fach geschirmt / ab Meterware)
Das hat einen 1.13mm Innenleiter-Durchmesser.

jusbma hat geschrieben:Ein Freund hatte mir dann den Tipp gegeben, auf Unicable2 umzusteigen, dort kann man an eine Leitung alles dranhängen und auch aufsplitten und trotzdem alle Tuner nutzen.

"Unicable2" gibt es nicht und das steht in keiner DIN so drin das es so heißt .... da haben wieder Werbe-Menschen einen neuen Begriff definiert, im Original heißt das JESS (EN50607) => Was ist JESS (Jultec Enhanced Stacking System/DIN EN 50607)?

jusbma hat geschrieben:Bei meinem ersten Versuch der Planung und der Anfrage per Mail habe ich den Tip bekommen, dass meine Ursprüngliche Planung mit einem Dur-Line DPC-32 K nicht so gut wäre, da das Teil nur Probleme macht.

Damit meinen sie sicher den Beitrag unter Neubau SAT Anlage Einkabelsystem der das recht gut und genau beschreibt.

jusbma hat geschrieben:Ich bin mir sicher, dass ich bestimmt irgendwas übersehen habe - und mein Ansatz nicht vollkommen falsch ist.

Über Tipps und Verbesserungsvorschläge würde ich mich sehr freuen.

Siehe unter Unicable im Neubau - Grundsatzfrage - , der Beitrag sollte eigentlich schon wirklich alles genau erklären.
Bei ihnen ist auffälig auf den ersten Blick:
1. setzen sie auf einen günstigen Multischalter mit 1x16 Ausgängen welche sie dann aufsplitten auf mehrere Stränge, das ist nicht zeitgemäß und gut (erklärt im zuvor verlinkten Beitrag)
2. haben sie außen keine UV-beständigen Koaxkabel eingeplant ... alles was außen an Kabel ist sollten solche UV-beständigen Koaxkabel sein ! Innen dann das o.g. Dur-Line Koaxkabel 4x einzeln nebeneinander und kein 4in1 Kabel (das nichts anders ist als 4 Koaxkabel mit einem Außenmantel)
3. haben sie eine diodenentkoppelten Verteiler gewählt der hier fehl am Platz ist (Erklärung in allen genannten Links). Weiterhin fehlt dann ein F-Endwiderstand DC-entkoppelt auf dem 6. Ausgang in ihrer Planung (wie auch auf dem offenen terrestrischen Eingang vom Multischalter).
4. haben sie 2 Erdungsblöcke geplant mit sehr vielen Überspannungsschützen darauf (da reichen 4 aus für die vom Quattro-LNB kommenden Kabel). Ich zähle nur 9 Koaxkabel (4 vom Quattro-LNB kommend + 5 abgehend zu den Anschlüssen), da reicht also zusammen ein 9er Erdungsblock aus.
5. haben sie kein Netzteil in ihrer Zeichnung mit aufgeführt/eingezeichnet ... das ist zwar Gegenstand der Lieferung von diesem Schalter, sollte aber mit eingezeichnet werden falls eine Umplanung erfolgt auf z.B. einen JPS0504-8T der ohne Netzteil zur Auslieferung kommt und das dann extra mit bestellt werden müsste (siehe Artikelbeschreibung vom Schalter).

Sehr schön auch passend zu ihrem Vorhaben:
Solide Komponenten?

Hallo,

vielen Dank für die erneut superschnelle Antwort. Ich denke, ich habe verstanden, was Sie mit den 1x16 meinen.

ich habe daher umgeplant und würde nun einen Jultec JPS0502-8+4T verwenden. Damit kann ich die Multi-Tuner Receiver abdecken und die drei Geräte, welche nur eine Zuleitung benötigen, können jeweils an einen Legacy Anschluss angeklemmt werden. Dann habe ich sogar auf beiden Ebenen noch Reserven

2. haben sie außen keine UV-beständigen Koaxkabel eingeplant ... alles was außen an Kabel ist sollten solche UV-beständigen Koaxkabel sein ! Innen dann das o.g. Dur-Line Koaxkabel 4x einzeln nebeneinander und kein 4in1 Kabel (das nichts anders ist als 4 Koaxkabel mit einem Außenmantel)

UV-Kabel verstanden
Wäre das 4in1 Kabel prinzipiell aber i.O.? Ich weiß nicht, wie gut es klappt, vier einzelne Kabel einzuziehen...

3. haben sie eine diodenentkoppelten Verteiler gewählt der hier fehl am Platz ist (Erklärung in allen genannten Links). Weiterhin fehlt dann ein F-Endwiderstand DC-entkoppelt auf dem 6. Ausgang in ihrer Planung (wie auch auf dem offenen terrestrischen Eingang vom Multischalter).

Wurde ausgetauscht

4. haben sie 2 Erdungsblöcke geplant mit sehr vielen Überspannungsschützen darauf (da reichen 4 aus für die vom Quattro-LNB kommenden Kabel). Ich zähle nur 9 Koaxkabel (4 vom Quattro-LNB kommend + 5 abgehend zu den Anschlüssen), da reicht also zusammen ein 9er Erdungsblock aus.

Hatte ich in einer ersten Variante sogar so gemacht. Allerdings dachte ich mir dann, das ist nicht so "sauber" und habe es wieder rausgenommen. Die vielen Blitz-Schütze sind nur wegen der Darstellung noch drin. Am Ende würde ich bei 4 Stück bleiben.

5. haben sie kein Netzteil in ihrer Zeichnung mit aufgeführt/eingezeichnet ... das ist zwar Gegenstand der Lieferung von diesem Schalter, sollte aber mit eingezeichnet werden falls eine Umplanung erfolgt auf z.B. einen JPS0504-8T der ohne Netzteil zur Auslieferung kommt und das dann extra mit bestellt werden müsste (siehe Artikelbeschreibung vom Schalter).

Netzteil und Abschlüsse habe ich noch mit aufgenommen.

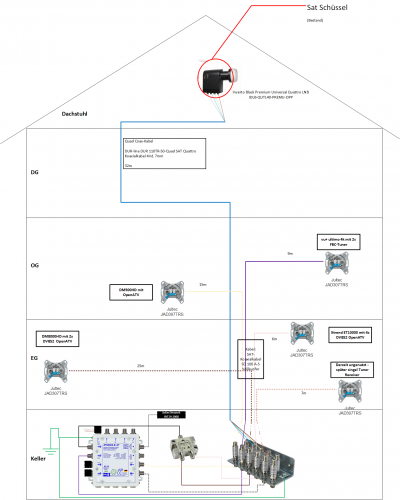

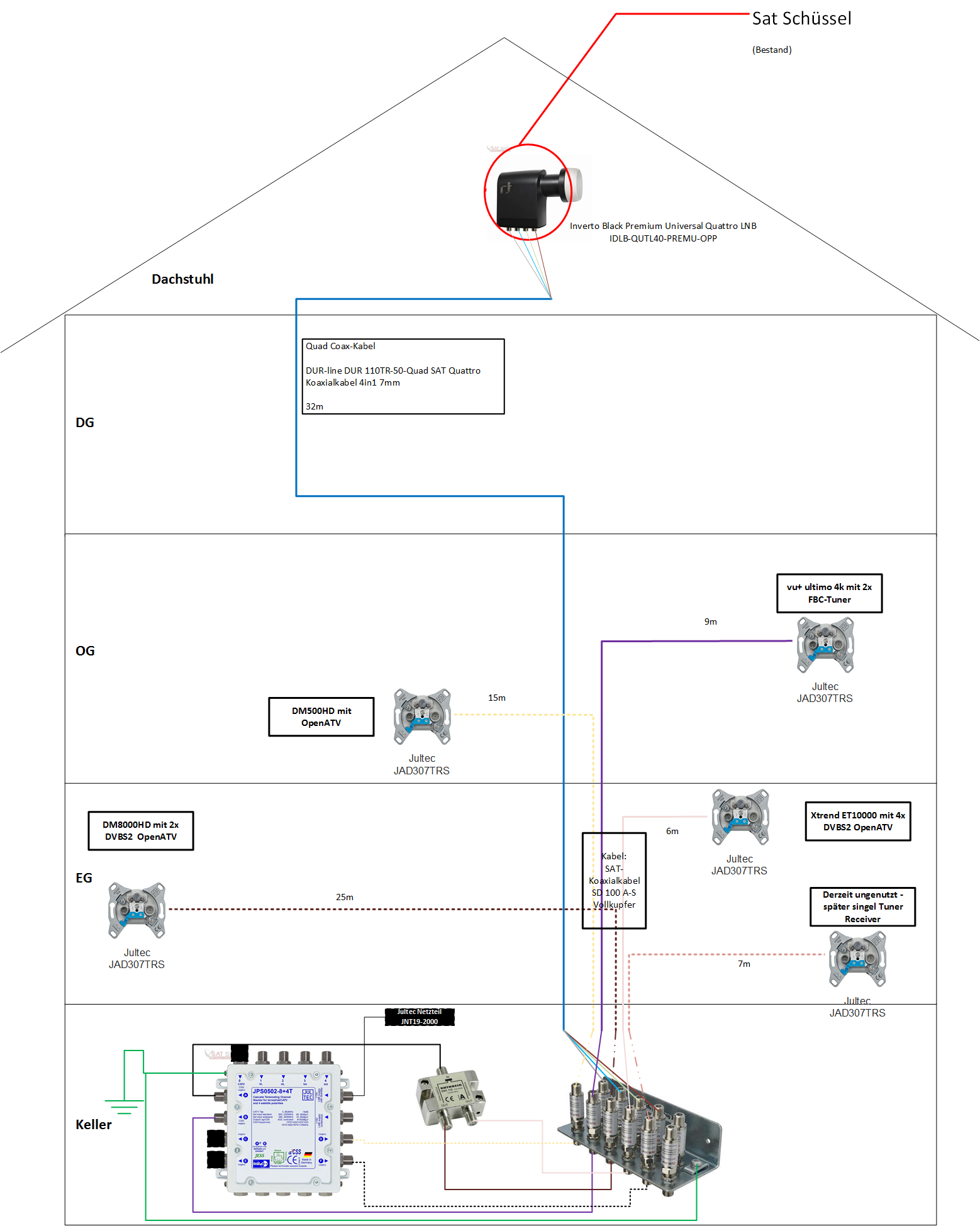

Was halten Sie von meiner neuen Variante?

jusbma hat geschrieben:Hallo,

Hallo zurück

jusbma hat geschrieben:vielen Dank für die erneut superschnelle Antwort. Ich denke, ich habe verstanden, was Sie mit den 1x16 meinen.

"Hausaufgaben" super erledigt, 1
Man kann ersehen das sie viel gelesen haben und zu 99% alles verstanden haben

jusbma hat geschrieben:ich habe daher umgeplant und würde nun einen Jultec JPS0502-8+4T verwenden. Damit kann ich die Multi-Tuner Receiver abdecken ....

jusbma hat geschrieben:.... und die drei Geräte, welche nur eine Zuleitung benötigen, können jeweils an einen Legacy Anschluss angeklemmt werden.

Ich sehe aber akt. nur 2 Legacy-Ausgänge belegt ? Aber egal, das ist ja auch sekundär aktuell

jusbma hat geschrieben:Dann habe ich sogar auf beiden Ebenen noch Reserven

jusbma hat geschrieben:Wäre das 4in1 Kabel prinzipiell aber i.O.? Ich weiß nicht, wie gut es klappt, vier einzelne Kabel einzuziehen...

Einfacher als ein 4in1 Kabel geht das ! Warum ? Ganz einfach, ein 4in1 Kabel - wie gesagt - ist nichts anderes als 4 einzelne Kabel mit gleichem Durchmesser wie das empfohlene Kabel in etwas und darum noch eine Ummantelung. Das ist also dicker noch als 4 einzelne Kabel. Da hätte man ggf. das Leerrohr besser dimensionieren sollen, also etwas dicker wählen ... dann wäre das gar kein Problem gewesen ... aber es ist wie es ist und sollte so gehen.

jusbma hat geschrieben:Wurde ausgetauscht

jusbma hat geschrieben:Hatte ich in einer ersten Variante sogar so gemacht. Allerdings dachte ich mir dann, das ist nicht so "sauber" und habe es wieder rausgenommen. Die vielen Blitz-Schütze sind nur wegen der Darstellung noch drin. Am Ende würde ich bei 4 Stück bleiben.

jusbma hat geschrieben:Netzteil und Abschlüsse habe ich noch mit aufgenommen.

jusbma hat geschrieben:Was halten Sie von meiner neuen Variante?

An die Legacy-Anschlüsse kommt keine Jultec JAD307TRS Enddose, sondern eine Jultec JAD300TRS Stichdose.
Das empfohlene Koaxkabel noch beachten, das Bild zeigt immer noch das AS100 Kabel auf.


Wenn es immer soooo einfach wäre, mir würden weniger graue Haare wachsen und ich hätte bei jedem Beitrag so viel Lust wie hier direkt darauf zu antworten .... manchmal aber weiß man nach der ersten Antwort auf das was ich geschrieben/erklärt/verlinkt hatte gar nicht mehr wo man anfangen soll

Nochmals Hallo

- und Wow, bei so viel Lob bin ich wahrscheinlich rot geworden

Ich habe meinen Warenkorb entsprechend angepasst und schicke ihn gleich ab.

Vielen Dank für Ihre tolle Beratung!

PS: manche kleinere Komponenten habe ich zur Sicherheit ein oder zweimal in Reserve bestellt. Aber lieber zu viel als (vor allem beim Kabel) zu wenig

Viele Grüße
Boris

Vielen Dank für ihre Bestellung

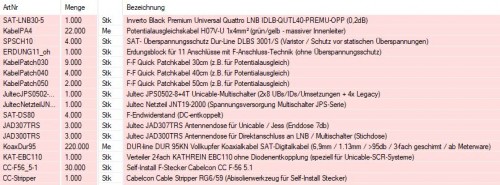

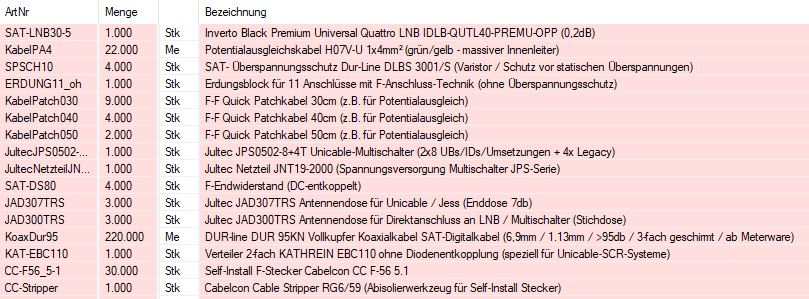

Für die Vollständigkeit vom Beitrag hier noch ein Screenshot davon: Wünsche dann mal , der Versand geht heute direkt raus....

Soooooo.....

Habe das jetzt mal bearbeitet und schon einen Teil versendet !

Aufgefallen ist mir jetzt aber:
1. wenn sie das alles fertig aufgebaut haben möchten (Multischalter, Erdungsblock, Netzteil, Patchkabel ...) fehlt die Lochblechplatte 40x40cm

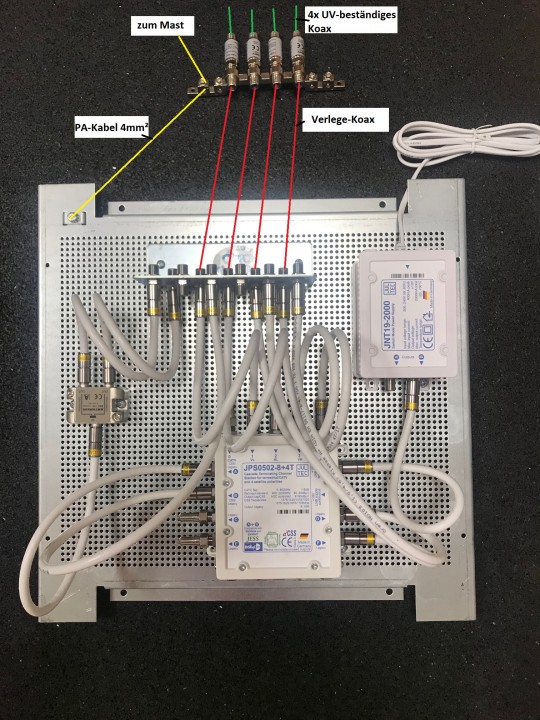

Ich habe ihren Aufbau mal fertig gemacht um zu zeigen wie das ausschauen würde: 2. haben sie keine UV-beständigen Koaxkabel für den Außenbereich mit bestellt + passende Stecker dazu (4x Cabelcon 4.9W für außen + 4x Cabelcon 4.9 für innen) + 4er Erdungsblock um die UV-beständigen Koaxkabel die von außen kommen dann innen mit dem normalen Koax-Verlegekabel zu verbinden
Quelle: Neue Anlage Sanierung EFH


Habe den Teil der hier relevant ist (das was voraufgebaut werden müsste auf der Lochblechplatte) daher mal zurück gehalten im Versand, das wäre in das erste Paket eh nicht mehr alles rein gegangen ! Warte ihre Antwort hier ab ....

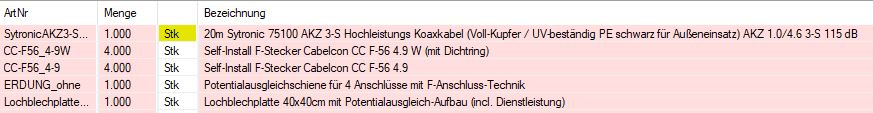

Angenommen das wären 4x5m von außen nach innen (20m) habe ich für das was ich hier geschrieben habe ein Angebot erstellt und sende ihnen das jetzt auch noch parallel zu (versandkostenfrei natürlich da es mit dem Versand der anderen Sachen mit raus gehen könnte).

Sooooo ... nach viel hin und her per Email ging heute auch der ganze Rest incl. der vorgeschlagenen Erweiterung per DHL an sie alles raus

Wünsche nochmal

Hallo,

Heute ist das zweite Paket mit den restlichen Teilen angekommen.

Alles wunderbar verbaut- sehr schön

Die nächsten Wochenenden wird es dann nach und nach losgehen, Kabel zu ziehen und alles zu verbauen.

Vielen Dank nochmal für die tolle Beratung - ich empfehle Sie weiter und kaufe bestimmt wieder.
