Welchen Jultec Einkabelumsetzer für 4 Satelliten?

Haben sie Fragen zu Unicable (EN50494/SCR/SatCR/CSS/dCSS) oder JESS (Jultec Enhanced Stacking System - EN50607/SCD2/dCSS2/Unicable2) Multischaltern, zu statischen SAT-Einkabelsystemen oder auch auch zu speziellen Einkabelanlagen wie Dur-Line DCS-/DWB-/DPC-/UKS-Multischalter oder auch zur Johansson Einkabellösung 9640/9645 (Multiband Converter/Stacker-Destacker) bzw. Mini-Routern wie dem Dur-Line UCP 21 ?
HINWEIS: nicht für Anfragen zu "Einkabel-LNBs" ! Nutzen Sie hierfür die Rubrik unter "Unicable-/Einkabel LNB´s" weiter unten !!
CFJoe
Neuling
Beiträge: 2
Registriert: 7. August 2014 10:57

Welchen Jultec Einkabelumsetzer für 4 Satelliten?

Ungelesener Beitrag von CFJoe »

Hallo zusammen,

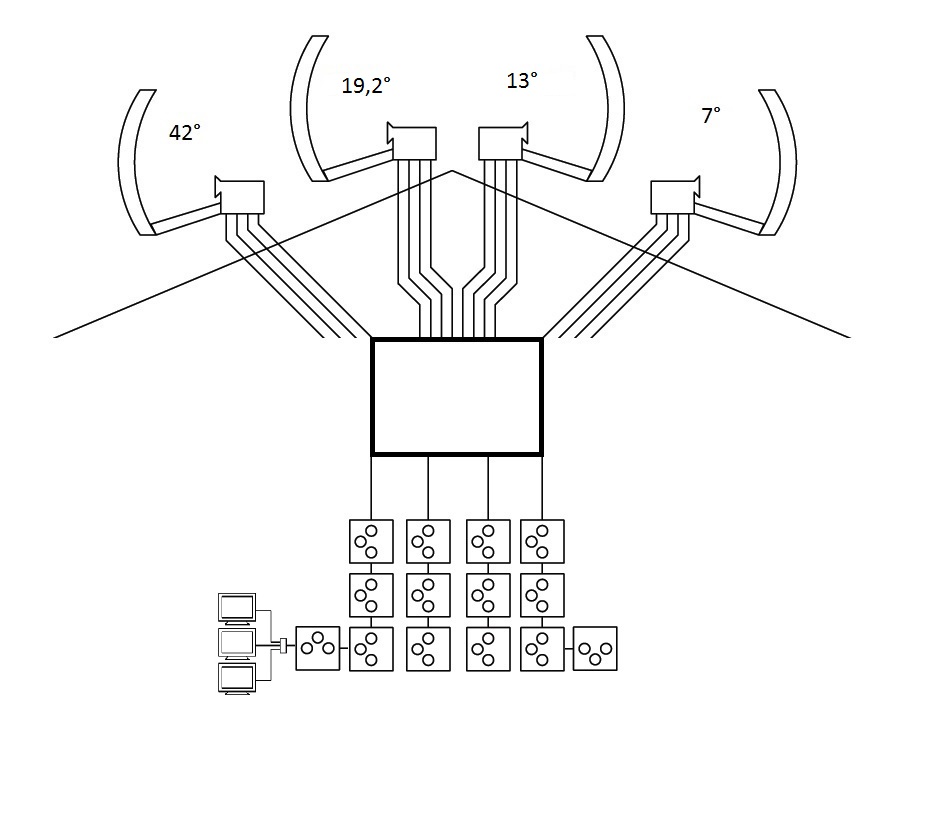

ich plane eine Sat-Anlage für 4 Satelliten mit 7 Wohnungen. (siehe Foto)
Es sind 4 Stammleitungen vorhanden, 2 mit 3 Antennendosen und 2 mit jeweils 4 Antennendosen.
Antenne und Antennendosen ist soweit klar, aber welchen Einkabelumsetzer much ich kaufen?
Dateianhänge
Zuletzt geändert von CFJoe am 11. März 2015 09:10, insgesamt 5-mal geändert.
Grund: Edit by techno-com: Beitrag verschoben in Rubrik "Fragen zu digitalen SAT- Einkabelsystemen"
Benutzeravatar
techno-com
Site Admin
Beiträge: 22260
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 499 Mal
Danksagung erhalten: 568 Mal
Kontaktdaten:

Re: Welchen Jultec Einkabelumsetzer für 4 Satelliten?

Ungelesener Beitrag von techno-com »

Hallo und Herzlich Willkommen im Forum :1117

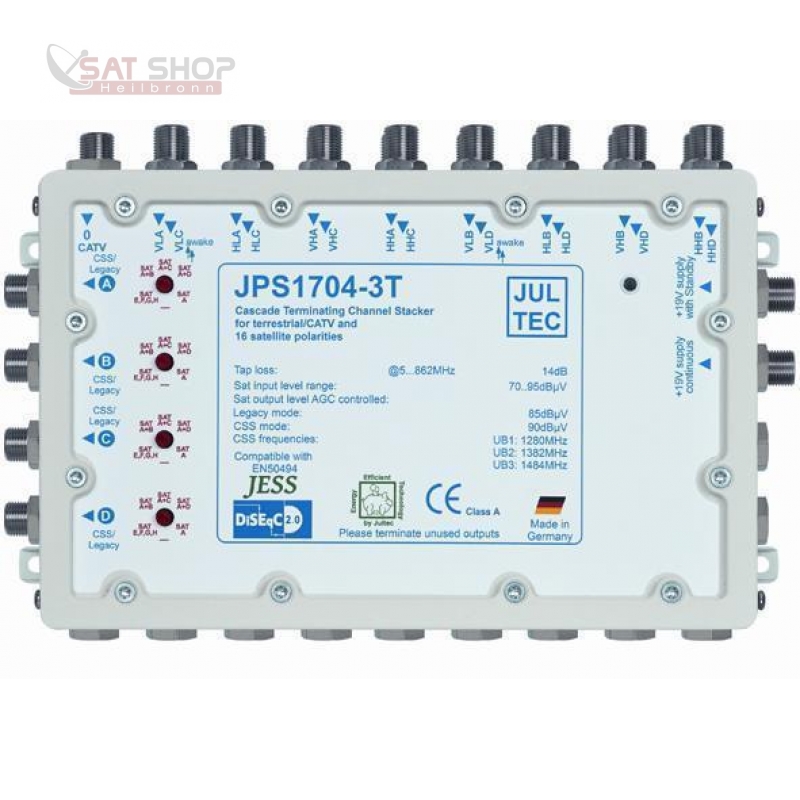

Wenn da an jedem Strang max. 3 Tuner versorgt werden sollen wäre das der Jultec JPS1704-3TN (17 = 4 Satelliten / 04 = 4 Ausgänge / -3= 3 Versorgungen pro Ausgang / TN = terminierte Ausführung ohne Kaskadenausgänge incl. Netzteil --- mehr auch unter Jultec-Typenschlüssel)
Dateianhänge
Jultec JPS1704-3TN
Jultec JPS1704-3TN
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
guba
Foren-As
Beiträge: 828
Registriert: 19. November 2013 08:14
Danksagung erhalten: 100 Mal

Re: Welchen Jultec Einkabelumsetzer für 4 Satelliten?

Ungelesener Beitrag von guba »

Hallo Tristan

Ich glaube, da kommt CFJoe mit dem JPS1704-3TN nicht weit: :1110

2 x 3 Dosen, 2 x 4 (vier) Dosen.

Da wird der JPS1704-6TN wohl eher passen ...

Gruss

Guido
Benutzeravatar
techno-com
Site Admin
Beiträge: 22260
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 499 Mal
Danksagung erhalten: 568 Mal
Kontaktdaten:

Re: Welchen Jultec Einkabelumsetzer für 4 Satelliten?

Ungelesener Beitrag von techno-com »

Moin :1117

4 Dosen sind in der Zeichnung, aber nur 3 Receiver/Tuner, von daher kann das reichen?!

Wenn nicht habe ich den Typenschlüssel ja auch mit erklärt.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
guba
Foren-As
Beiträge: 828
Registriert: 19. November 2013 08:14
Danksagung erhalten: 100 Mal

Re: Welchen Jultec Einkabelumsetzer für 4 Satelliten?

Ungelesener Beitrag von guba »

Ich interpretiere die Zeichnung so:
Pro Wohnung 2 Stränge, d.h. 2 Dosen pro Wohnung.
Ob die Anzahl 3 TV stimmt oder nur als Beispiel?
Benutzeravatar
techno-com
Site Admin
Beiträge: 22260
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 499 Mal
Danksagung erhalten: 568 Mal
Kontaktdaten:

Re: Welchen Jultec Einkabelumsetzer für 4 Satelliten?

Ungelesener Beitrag von techno-com »

Ich lese 7 Wohnungen an 4 Strängen und 2x3 und 2x4 Dosen .....
CFJoe hat geschrieben:ich plane eine Sat-Anlage für 4 Satelliten mit 7 Wohnungen.
Es sind 4 Stammleitungen vorhanden, 2 mit 3 Antennendosen und 2 mit jeweils 4 Antennendosen.
wie die Verwendung der Dosen ist entscheidet also nur von der Anzahl der Umsetzungen am Ausgang (3 oder 6).
Wenn pro Strang max. 3 Dosen in Verwendung sind und alle Dosen nur für eine Single-Versorgung ausreichen sollen reichen 3 Umsetzungen am Ausgang.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
guba
Foren-As
Beiträge: 828
Registriert: 19. November 2013 08:14
Danksagung erhalten: 100 Mal

Re: Welchen Jultec Einkabelumsetzer für 4 Satelliten?

Ungelesener Beitrag von guba »

Guten Tag

Von mir aus gesehen, sollte CFJoe in der Zeichnung oder im Beschrieb die Zuordnung der einzelnen Dosen zu den Wohnungen angeben. Dann ist es wirklich klar ...

Guido
Benutzeravatar
techno-com
Site Admin
Beiträge: 22260
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 499 Mal
Danksagung erhalten: 568 Mal
Kontaktdaten:

Re: Welchen Jultec Einkabelumsetzer für 4 Satelliten?

Ungelesener Beitrag von techno-com »

Nachdem hier nie eine Antwort kam geht es nun weiter unter Unicable 32 Teilnehmer MFH !

War wohl zu teuer, jetzt kommt die Sparlösumg nur mit dCSS-LNB, Verteiler und nur einem Satellit !
Aber wieder ein Bild irgendwo entnommen ohne genaue Details....
